Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Svampvakuumsugekopper ZP2
Commaelec driver sine egne produksjonsanlegg, og bruker høykvalitets gummi, silikon og forskjellige spesialiserte materialer (som antistatiske forbindelser) i produksjonen. Vi tilbyr et bredt utvalg av størrelsesspesifikasjoner å velge mellom. Svampvakuumsugekoppene ZP2 er mye brukt i elektronikkproduksjonssektoren; Denne serien er spesielt utviklet for håndtering av ujevne arbeidsstykker, og er tilgjengelig i fire kompakte størrelser: φ6mm, φ8mm, φ10mm og φ15mm.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Svampvakuumsugekopper ZP2

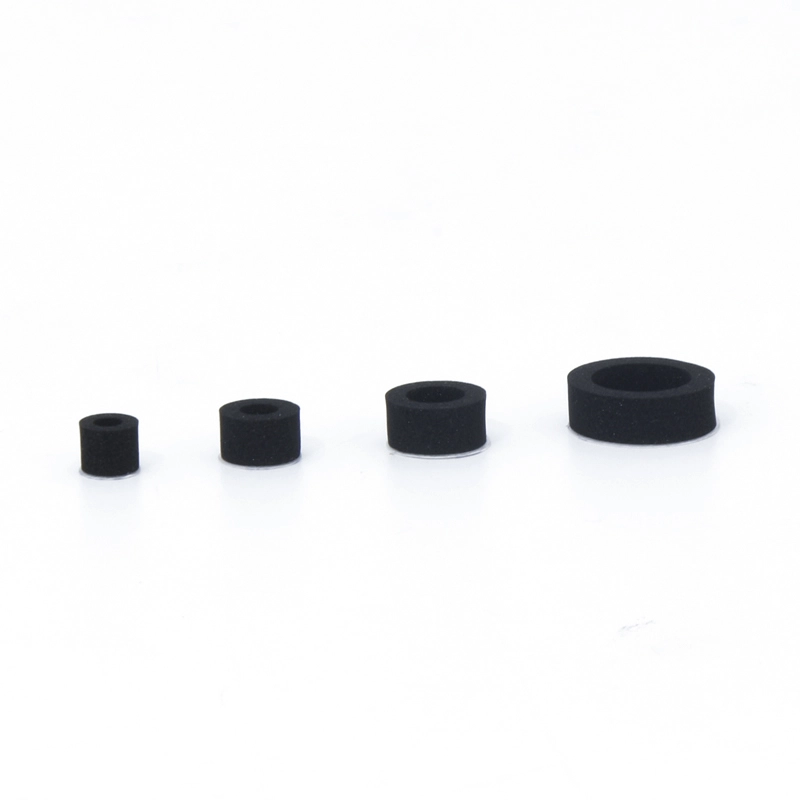

ZP2-serien svampvakuumputeenhet

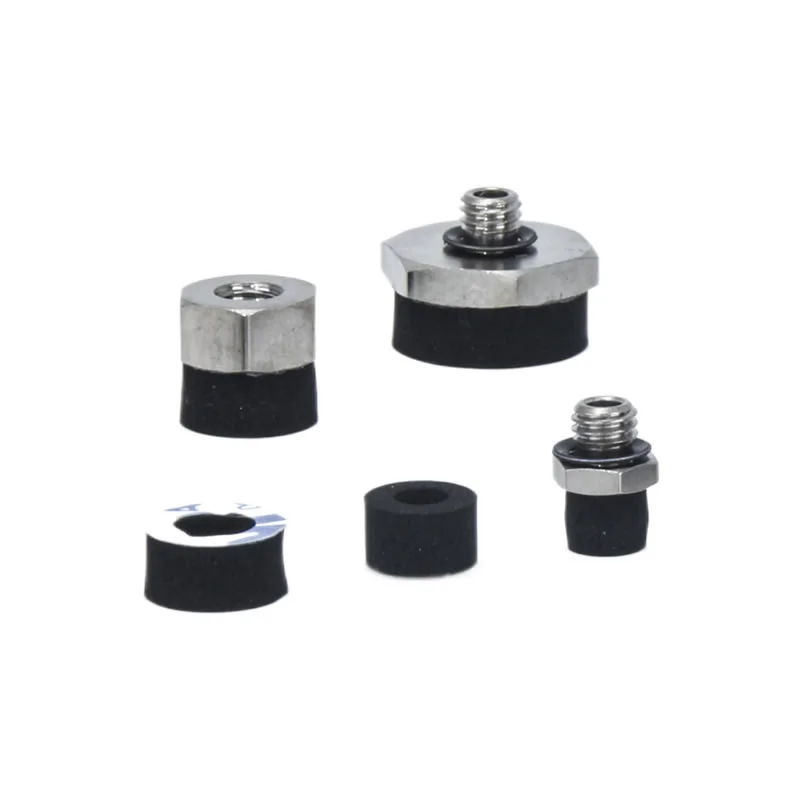

ZP2-T-serien med adapter svampvakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Svampvakuumsugekoppene ZP2 er konstruert for stabilt grep av ujevne, strukturerte eller uregelmessige overflater i automatiserte systemer. Deres kompakte og fleksible design gjør dem ideelle for elektronikk, sprøytestøping og små metallbearbeidende industrier.
Nøkkelfunksjoner til svampvakuumsugekopper ZP2
Svært elastisk materiale
Laget av mykt svampmateriale som tilpasser seg fremspring, fordypninger og ru overflater
Sikrer skånsomt, men fast grep uten å skade ømfintlige komponenter
Utmerket forsegling
Fyller overflatehull effektivt for å forhindre vakuumlekkasje
Opprettholder jevn sugekraft for pålitelig håndtering av ujevne arbeidsstykker
Diverse alternativer
Kompatibel med robotarmer og automatiserte håndteringssystemer
Egnet for liten elektronikk, kretskort, støpte komponenter og maskinvaredeler
Kompakt design
Plassbesparende konstruksjon muliggjør integrering i tette produksjonslinjer
Ideell for stasjoner med begrenset installasjonsplass
Tilgjengelige skjemaer
Tilgjengelig i flate og teksturerte varianter for å matche ulike overflatekrav
Kan tilpasses ulike automatiseringsapplikasjoner med presise håndteringsbehov
Diameterområde
Tilbys i φ6mm, φ8mm, φ10mm og φ15mm
Gir fleksibilitet for å passe til et bredt spekter av små og uregelmessige arbeidsstykker
FAQ
Hva brukes ZP2 svampeputer til?
Svampvakuumsugekoppene ZP2 er ideelle for å gripe ujevne, strukturerte eller uregelmessige arbeidsstykker i automatiserte systemer, ofte brukt i elektronikk, sprøytestøping og håndtering av små metalldeler.
Hvilke størrelser og former er tilgjengelige?
De kommer i diametrene φ6mm, φ8mm, φ10mm og φ15mm med flate eller teksturerte former, designet for kompakt integrering i robotarmer og automatiserte produksjonslinjer.
Hvordan bør jeg velge riktig størrelse?
Velg en kopp som passer til overflaten og vekten til arbeidsstykket, og sikrer tilstrekkelig vakuumkontakt og kompatibilitet med automatiseringssystemet ditt.
Hva er den typiske lastekapasiteten?
Belastningen avhenger av koppstørrelse, overflatetype og vakuumkilde; mindre kopper passer til lette komponenter, mens større φ15mm kopper kan håndtere litt tyngre eller ujevne deler.
Når bør jeg erstatte dem?
Skift ut koppene hvis det er synlig slitasje, sprekker eller deformasjoner, eller hvis vakuumvedheften blir ustabil, noe som sikrer pålitelig og sikker håndtering.

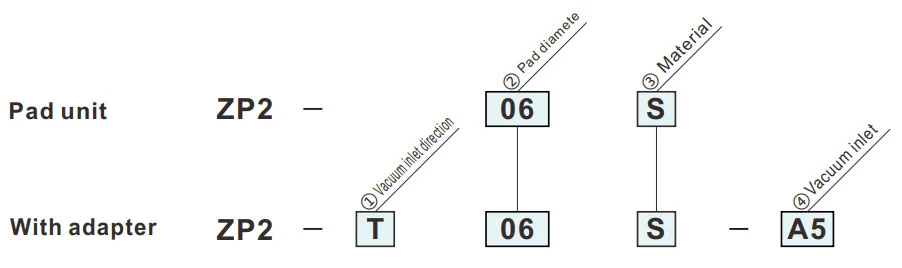

Hvordan bestille
- For adsorpsjon av arbeidsstykker med ujevnheter.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ Materiale | |
| S | CR svamp (med dobbeltsidig tape) |
| ④ Vakuuminntak | |
| A5 | M5x0,8 (hann) |
| B5 | M5x0,8 (kvinne) |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
S
Svampepute
| Modell | øA | øB | ||
|
② Pad dia. |
③ Pad Materiale |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Referansemodell: ZP2-06S
Adaptermonteringsdimensjoner
|
Gjeldende pute: 06S
|
Gjeldende pute: 08S
|
|
Gjeldende pute: 10S
|
Gjeldende pute: 15S
|

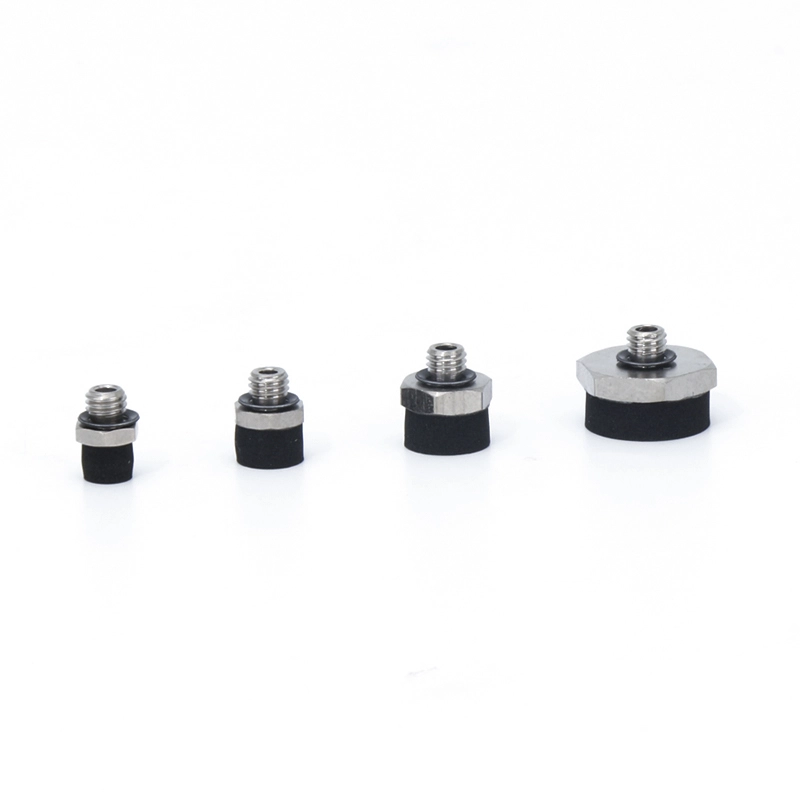

ZP2-T
Vertikal
A5
| Modell | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad Materiale |
④ Vakuum innløp |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Referansemodell: ZP2-T06S-A5

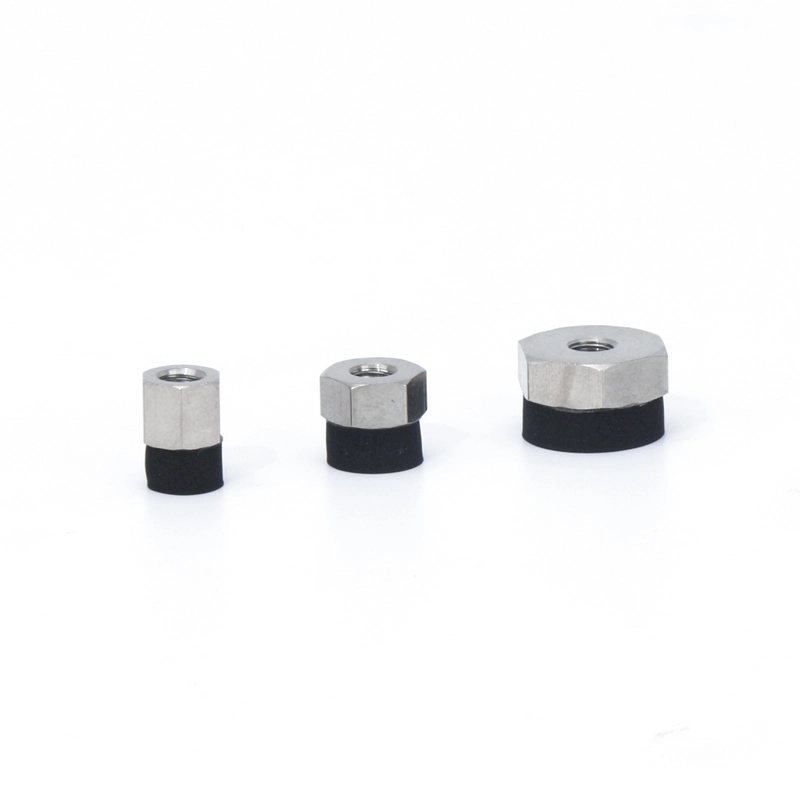

ZP2-T
Vertikal
B5
| Modell | øA | øB | øC | E | L | Adapter | ||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad Materiale |
④ Vakuum innløp |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Referansemodell: ZP2-T06S-B5
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
