Vakuumputevedlikehold: En praktisk pleieveiledning for nykommere til vakuumhåndtering

Da jeg begynte i pneumatikk, fortalte veilederen min noe jeg ikke satte helt pris på før år senere: "En sugekopp slites ikke av seg selv. Den blir bare neglisjert til den svikter."

Det meste mislyktesvakuumputerJeg har sett på butikkgulvene at de ikke ble slått til underkastelse av hardt arbeid - de ble ignorert i pensjonisttilværelsen. Denne veiledningen er skrevet for ingeniører og teknikere som er nye innen vakuumhåndtering og ønsker å holde sugekoppene i gang lenger med mindre dramatikk.

Kjenn advarselsskiltene først

Før du bygger en vedlikeholdsrutine, må du gjenkjenne når noe er av. For mange venter til puten mister et arbeidsstykke før de undersøker. Da er det for sent.

Se etter disse seks signalene:

• Syklustiden kryper oppover
• Enkelte grepsfeil eller glidning
• Tetningsleppen ser blank eller fet ut
• Synlige sprekker eller forvrengning på leppen
• Arbeidsstykker begynner å vise merker etter håndtering
• Vakuummåleren viser mer enn 10 % under verdien registrert ved første igangsetting

Enhver av disse er nok til å stoppe og undersøke. Ikke vent til den tapte delen skal gjøre dagen din.

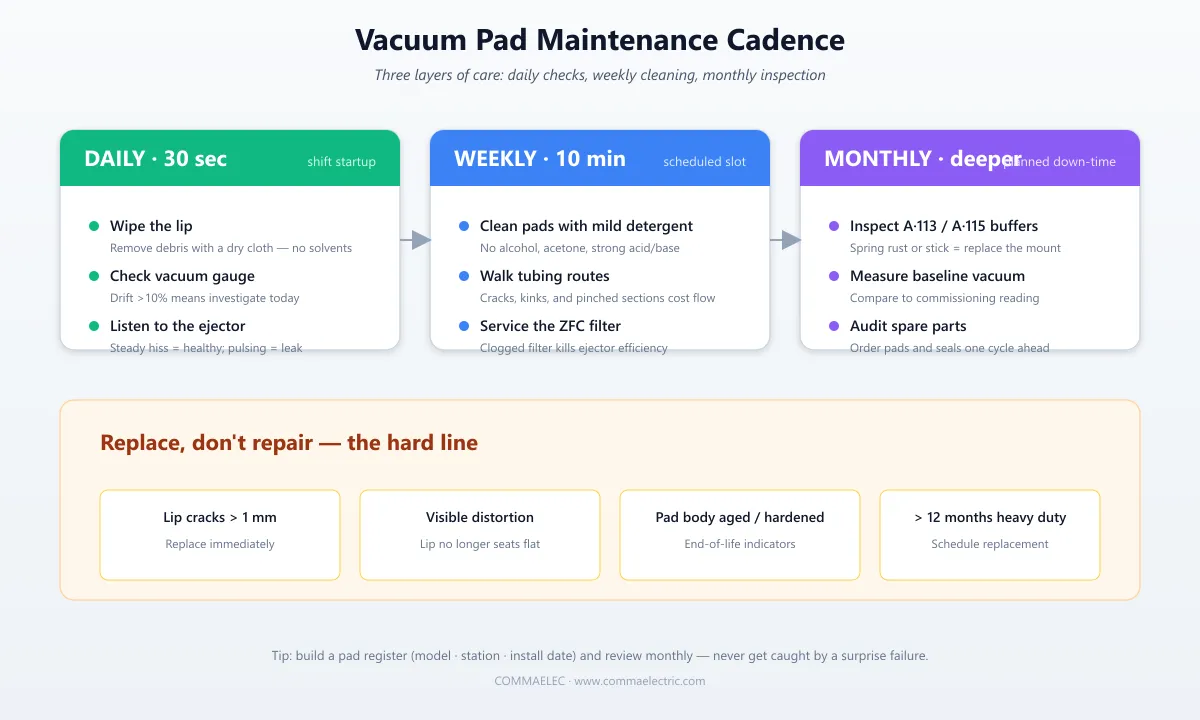

Daglig: 30 sekunder er nok

Vedlikehold er ikke et stort prosjekt.De viktigste tingene tar mindre enn ett minutt.

Se på leppen før oppstart.Rester fra forrige skift - emballasjerester, papirstøv, oljefilm, spåner - ødelegger forseglingen. Tørk av med en ren, tørr klut. Hopp over løsemidlene; tørr klut er nok.

Se på vakuummålerene. De fleste oppsett har en måler nær ejektoren. Legg merke til avlesningen når systemet er nylig satt i drift. Sammenlign daglig. Opptil 5 % drift er normal støy. Mer enn 10 % betyr at noe har endret seg.

Lytt til utkastetr.En sunn vakuumgenerator har en jevn susing. Hvis det blir høyere, matt eller begynner å pulsere, har du sannsynligvis en lekkasje et sted eller et tett filter.

Disse tre kontrollene til sammen tar rundt 30 sekunder og teller som en daglig helsesjekk for hele vakuumkretsen.

Ukentlig: 10 minutter er nok

Blokker ut en fast plass en gang i uken og kjør gjennom denne listen.

Rengjør putene. Vask med varmt vann og et mildt nøytralt vaskemiddel.Unngå alkohol, aceton, sterke syrer og sterke baser - disse bryter ned NBR, silikon, polyuretan og de fleste elastomerer på molekylært nivå. NBR sveller i noen løsemidler; silikon blir sprøtt i sterk syre.

Lufttørk naturlig eller bruk en lavtrykksluftpistol.Ikke spreng en høytrykksluftpistol på nært hold – du vil deformere tetningsleppen.

Gå slangeveien.Se etter sprekker, herding, knekk eller klemte deler. Klemt rør er en av de vanligste stille feilene i pneumatiske systemer: rør som blir fanget under kabelbakker eller presset av bevegelige akser utvikler sakte et "hantel"-tverrsnitt på innsiden, og strømningstap kan overstige 30 %.

Rengjør eller vedlikehold vakuumfilteret.COMMAELECs ZFC-serie vakuumfiltre og HFL inline-filtre har en gjennomsiktig bolle. Når den misfarges, servicer den. Filteret er i hovedsak lungen til vakuumsystemet - når det blir kvalt, jobber ejektoren hardere, trekker mer energi og dør yngre.

Månedlig: Litt mer grundig

Månedlige kontroller går et nivå dypere.

Inspiser fjærbelastede fester.COMMAELECs A·113 internfjær og A·115 eksternfjærbufferfester fungerer som støtdempere mellom roboten og puten. Hvis du ser rust, festing eller en fjær som ikke kommer tilbake etter kompresjon, må du bytte den ut. En defekt buffer lar støtene bevege seg rett inn i tetningsleppen, og den skaden er irreversibel.

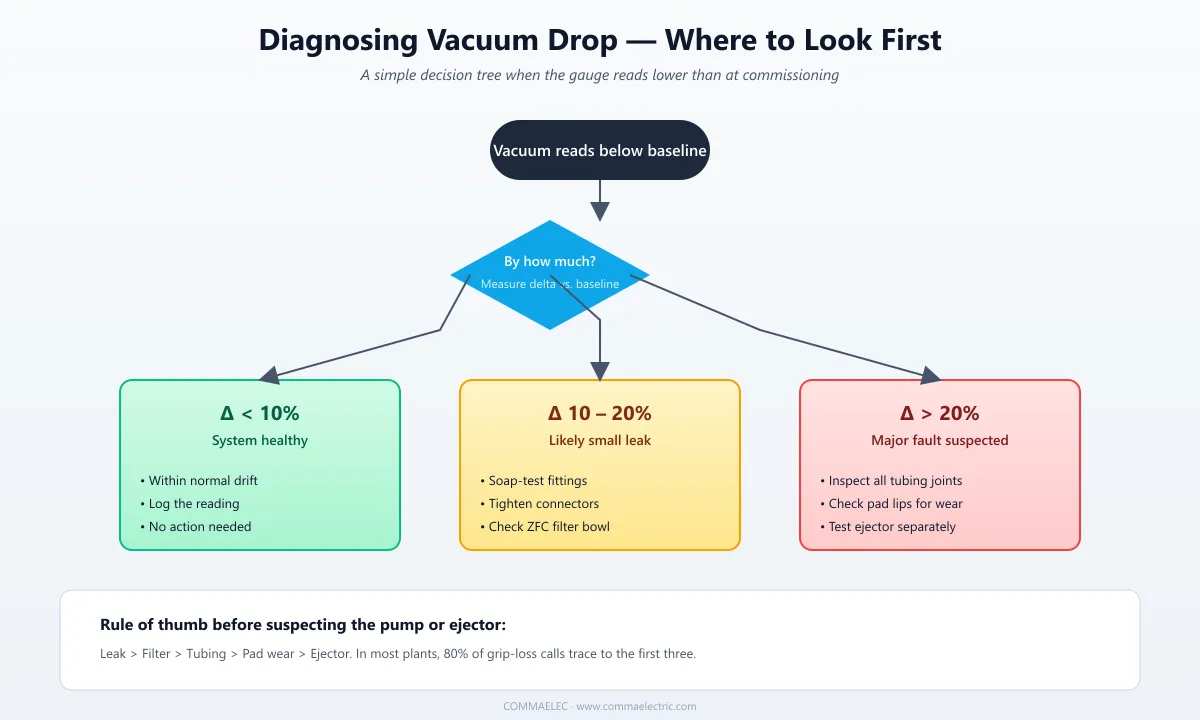

Mål vakuumnivået.Koble sugekoppen fra arbeidsstykket og les av vakuumet på ejektorsiden. Sammenlign med grunnlinjen du registrerte ved igangkjøring:

• Mindre enn 10 % fall → systemet sunt
• 10–20 % fall → sannsynlig liten lekkasje; sjekk beslag
• Mer enn 20 % fall → inspiser slanger, beslag, lepper og se etter slitasje

Revisjon reservedeler.Putekropper varer vanligvis 6 til 12 måneder avhengig av arbeidssyklus. Tetninger og O-ringer slites raskere. Gjør en lagersjekk en gang i måneden og bestill erstatninger en måned før behov. Jeg har sett produksjonslinjer stoppe for en enkelt manglende O-ring - ikke la det være deg.

Når du bør bytte, ikke reparere

Noen forhold betyr at puten er ferdig - ikke prøv å amme den sammen.

• Sprekker dypere enn 1 mm i leppen
• Synlig forvrengning; leppen sitter ikke lenger flatt
• Putekroppen er skadet, herdet eller eldet
• Samme pute i bruk i mer enn 12 måneder under tungt bruk

Fristelsen er å presse en pute gjennom «ett skift til». Vakuumfeil er øyeblikkelig: i det øyeblikket forseglingen brytes, faller delen. Vet hvor grensen er, og ikke kryss den for å spare én erstatningssyklus.

Tre vaner verdt å bygge

Noen siste vaner, hvis du begynner.

Før et register. Et enkelt regneark fungerer:putemodell, stasjon, installasjonsdato, erstatningsdato. Gjennomgå den månedlig, og du vil aldri bli overrasket av en plutselig feil.

Fotografer gamle puter når du bytter dem.Nye teknikere kan ofte ikke si om en brukt pute er skadet eller bare brukt. Et fotobibliotek bygger referansen din raskt.

Hold kontakten med leverandøren din. COMMAELEChar laget pneumatiske vakuumkomponenter i over et tiår. Når du kommer i en ukjent situasjon, kan en erfaren applikasjonsingeniør spare deg for timer med gjetting.

Vakuumputedesign er ikke komplisert, men å få lang levetid ut av en handler om små detaljer som gjøres konsekvent. Bygg det ovennevnte inn i muskelminnet, og padsene dine vil vare lenger enn de i bukta ved siden av.

Ofte stilte spørsmål

Hvor ofte bør jeg bytte en sugekopp?

Hver 6. til 12. måned er et typisk område. Høyfrekvente sykluser (mer enn 10 per minutt), forhøyede temperaturer og oljete miljøer forkorter levetiden.

Håndtaket på puten min svekkes — svikter vakuumpumpen?

Ikke nødvendigvis. Se etter lekkasjer, sjekk filteret, sjekk slangen, og først da mistenker pumpen. Mest grepstap går tilbake til de tre første.

Leppen har olje på seg som ikke vil vaskes av. Hva nå?

Bløtlegg i omtrent fem minutter i varmt vann med et nøytralt vaskemiddel, og tørk deretter forsiktig med en myk klut. For gjenstridige rester fungerer en liten mengde isopropylalkohol, men unngå sterke løsemidler.
