Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Ovale vakuumsugekopper ZP2
Som en ledende produsent i Kina tilbyr fabrikken vår tilpassede ovale vakuumsugekopper ZP2 for slanke arbeidsstykker i trange rom. Tilgjengelig i 12 spesifikasjoner (f.eks. 3,5×7 til 8×30 mm), sikrer denne leverandørdirekte løsningen jevnt trykk og grepstabilitet. Med valgfrie 6-50 mm buffere og antistatiske materialer, er den ideell for PCB, batteri og høyhastighets pakkelinjer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Ovale vakuumsugekopper ZP2

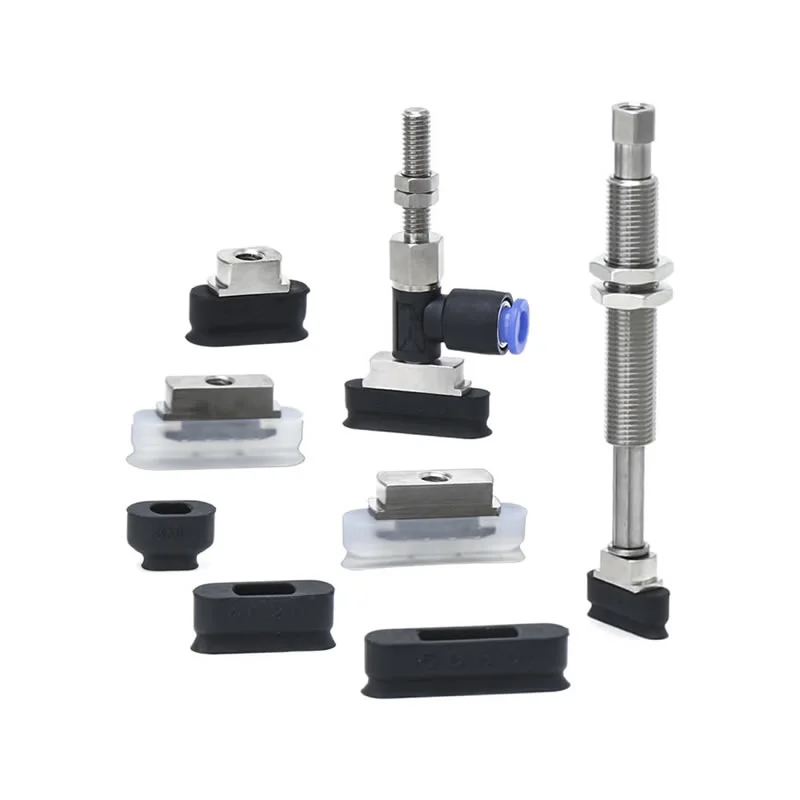

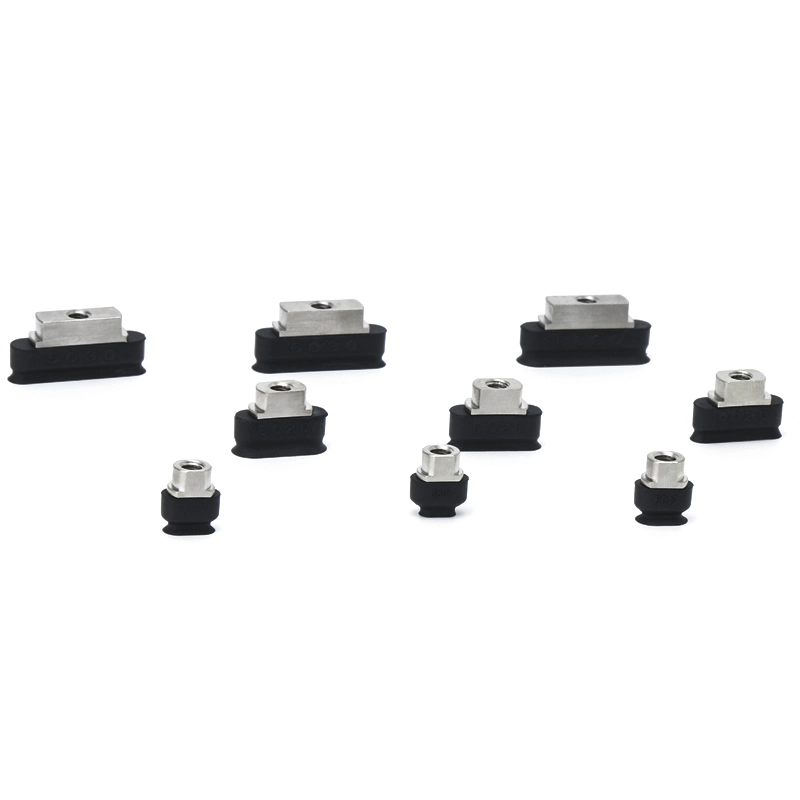

ZP2 Series Oval Vacuum Pad Unit
ZP2-T-serien med adapter oval vakuumpute

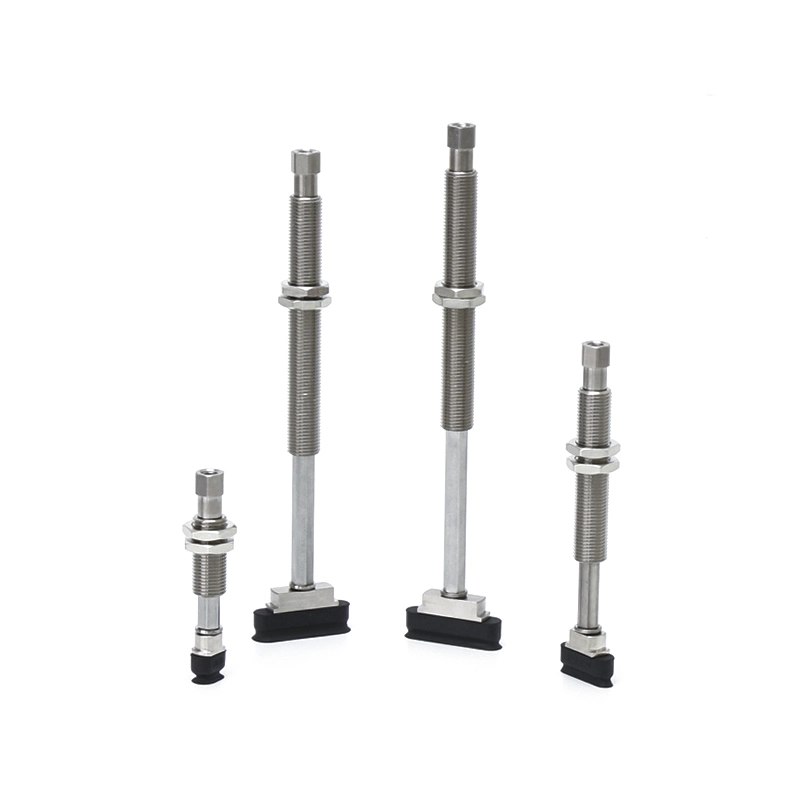

ZP2-T-serien med Oval buffervakuumpute

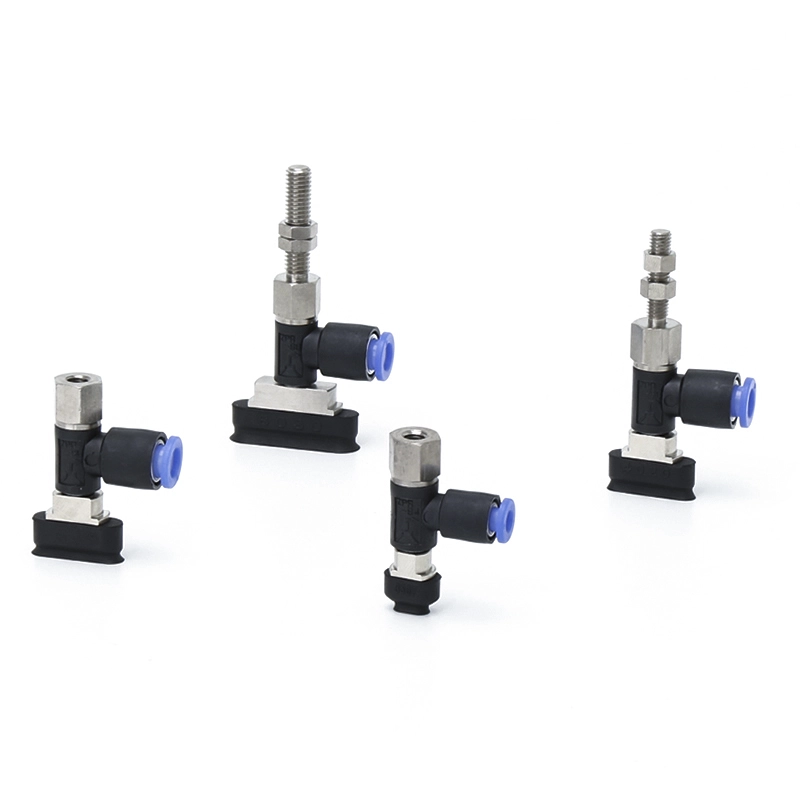

ZP2-R-serien med adapter Oval vakuumpute

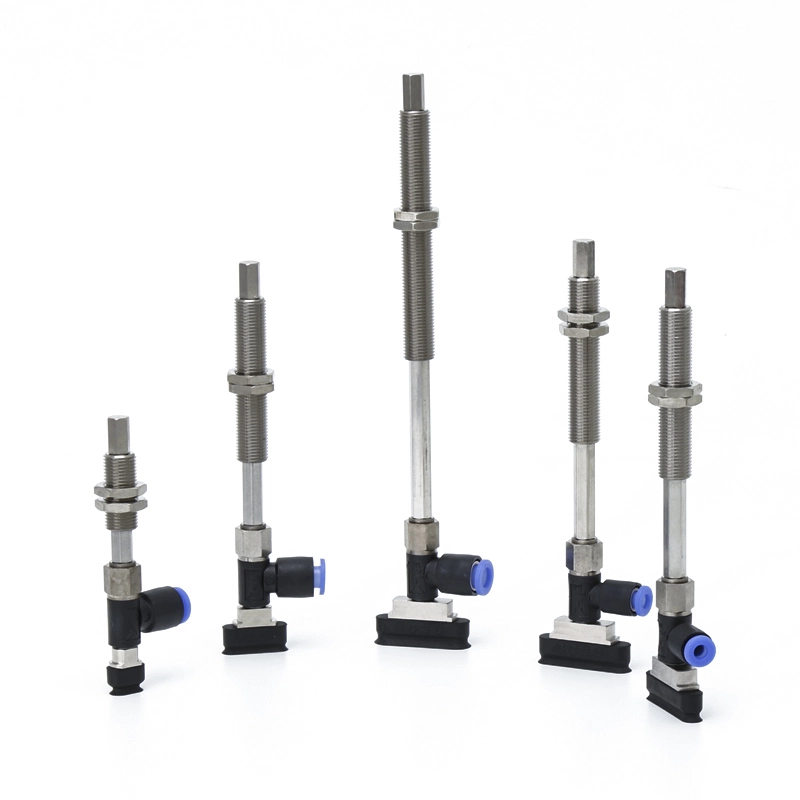

ZP2-R-serien med Oval buffervakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Som en ledende produsent i Kina tilbyr fabrikken vår tilpassede Oval Vacuum Suction Cup ZP2-løsninger skreddersydd for de strenge kravene til elektronikk- og bilsektoren. Enten du er en høyvolumsleverandør eller sluttbruker, leverer vår ZP2 ovale serie den påliteligheten som trengs for presisjonshåndtering.
Viktige tekniske funksjoner og spesifikasjoner
1. Omfattende spekter av spesifikasjoner
For å sikre en perfekt passform for hvert slankt arbeidsstykke tilbyr vi 12 standardspesifikasjoner for de ovale vakuumsugekoppene ZP2:
Kompakte størrelser:3,5×7, 4×10, 5×10, 6×10 mm.
Middels lengder:4×20, 5×20, 6×20, 8×20 mm.
Utvidet rekkevidde:4×30, 5×30, 6×30, 8×30 mm.
2. Bransjespesifikk materiale fortreffelighet
Vi bruker materialer av høy kvalitet for å matche arbeidsmiljøet ditt:
Høykvalitets silikon og NBR:For generelle formål og høytemperaturoppgaver.
Antistatiske (ESD) materialer:Viktig for PCB og halvlederhåndtering.
Tilbehør i rustfritt stål:Spesialiserte konfigurasjoner optimalisert for litiumbatteriindustrien.
Kjernefordeler og høydepunkter
Optimalisert for trange rom:Den smale profilen til de ovale vakuumsugekoppene ZP2 tillater plukking med høy tetthet på overfylte PCB eller smale emballasjeprofiler der sirkulære kopper rett og slett ikke passer.
Forbedret grepsstabilitet:Det langstrakte sugeområdet gir et større "fotavtrykk" på slanke gjenstander som rør eller tetningslister, noe som reduserer risikoen for at arbeidsstykket vipper eller glir betydelig.
Fleksibel installasjon:Støtter både vertikale og laterale vakuuminntak. Hver kopp kan pares med en adapter eller en bufferbrakett (6 mm–50 mm slaglengde) for å redusere støt på skjøre overflater.
Fabrikkdirekte forsyning:Vår Kina-baserte fabrikk opprettholder et stort volum av produkter på lager, noe som sikrer korte ledetider og konkurransedyktige priser for globale anskaffelser.
Typiske applikasjonsscenarier
Elektronikk og halvledere:PCB-montering, fleksibel kretskortfabrikasjon og batterielektrodeplassering.
Bildeler:Ovale vakuumsugekopper ZP2 brukes ofte til håndtering og montering av tetningslister, avlange trimstykker og plastprofiler.
Emballasje og logistikk:Høyhastighetsmerking, kartongforsegling og sortering av langstrakte pakker.

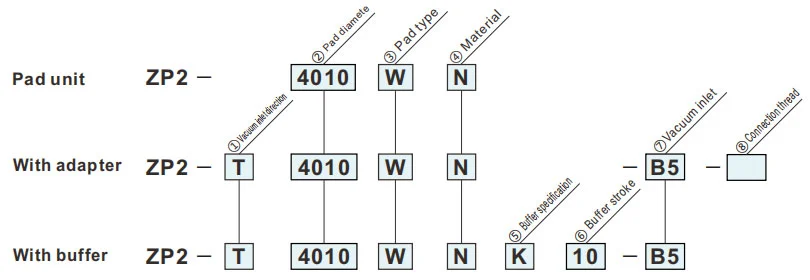

Hvordan bestille
- For arbeidsstykker med begrensninger på adsorpsjonsoverflaten.
| ① Vakuuminnløpsretning | ⑦ Vakuuminntak | ⑧Tilkoblingsgjenge | ||
| T | Vertikal |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Padestørrelse | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Pad type | |
| W | Oval |
| ⑦ Vakuuminntak | |
| B5 | M5x0,8 (kvinne) |
| 04 | ø4One-touch-tilpasning |
| 06 | ø6One-touch-tilpasning |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑤ Bufferspesifikasjon | |
| K | Ikke-roterende |
| ⑥ Bufferslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Tilkoblingsgjenge | |
| A5 | M5x0,8 (hann) |
| B5 | M5x0,8 (kvinne) |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
PP
Type kube
| Modell | A | B | C | D | øE | Y | |||
|
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referansemodell: ZP2-4030WS
Adaptermonteringsdimensjoner
Gjeldende pute: 3507W/4010W/5010W/6010W
Gjeldende pute: 4020W/5020W/6020W/8020W
Gjeldende pute: 4030W/5030W/6030W/8030W
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
