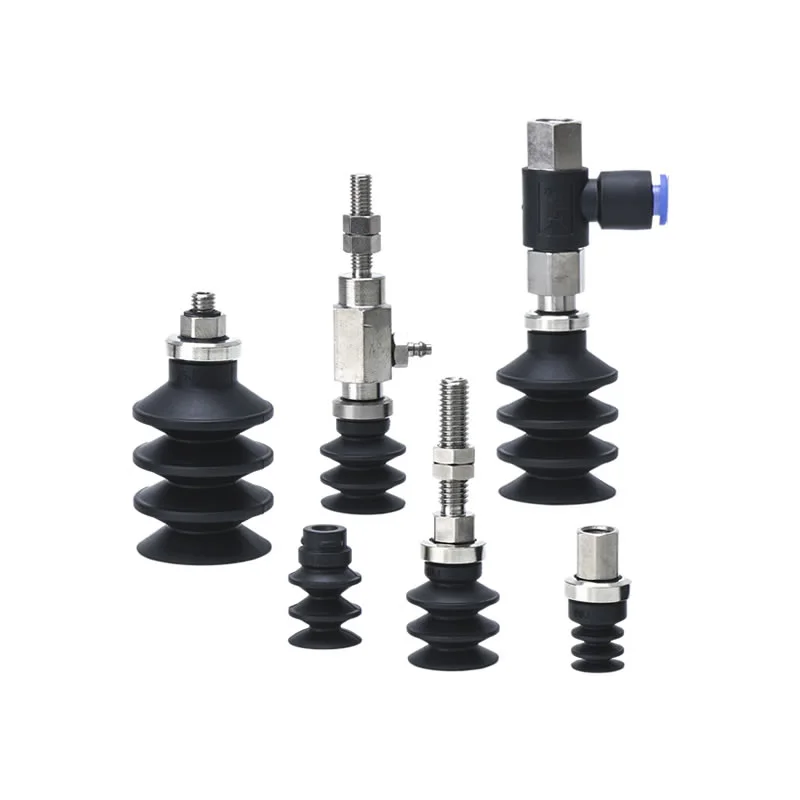

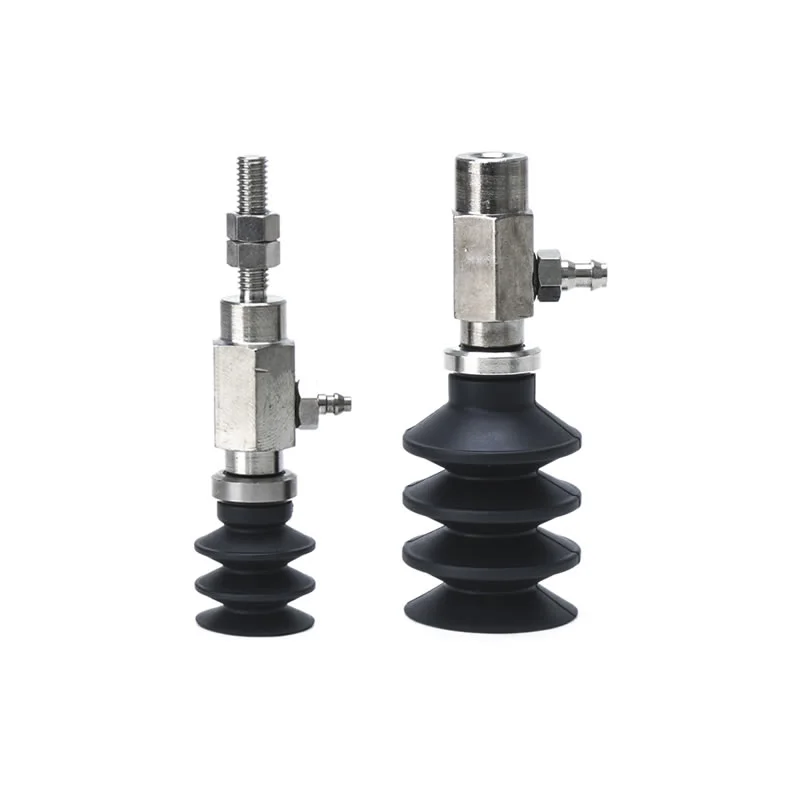

Belgen med låsering vakuumsugekopper ZP2-J er designet for automasjonssystemer, som muliggjør effektiv og sikker griping, løfting og håndtering av arbeidsstykker, spesielt egnet for å gripe små elektroniske komponenter, sprøytestøpte deler og presisjonsmetalldeler.
Sikker håndtering:Skaper sterk vakuumvedheft på glatte eller litt ujevne overflater.
Justeringskompensasjon:Flertrinns belger absorberer høydeforskjeller og små feiljusteringer.
Allsidig integrasjon:Fungerer med robotarmer, transportører og automatiserte produksjonslinjer.
Effektreduksjon:Valgfrie buffere minimerer vibrasjoner og beskytter arbeidsstykker.
Hva er de viktigste fordelene med denne puten?
Belgen med låsering vakuumsugekopper ZP2-J er designet for presisjon, fleksibilitet og pålitelig automatiseringshåndtering. Deres kompakte og tilpasningsdyktige design gjør dem ideelle for elektronikk, sprøytestøping og små metallbearbeidende industrier.

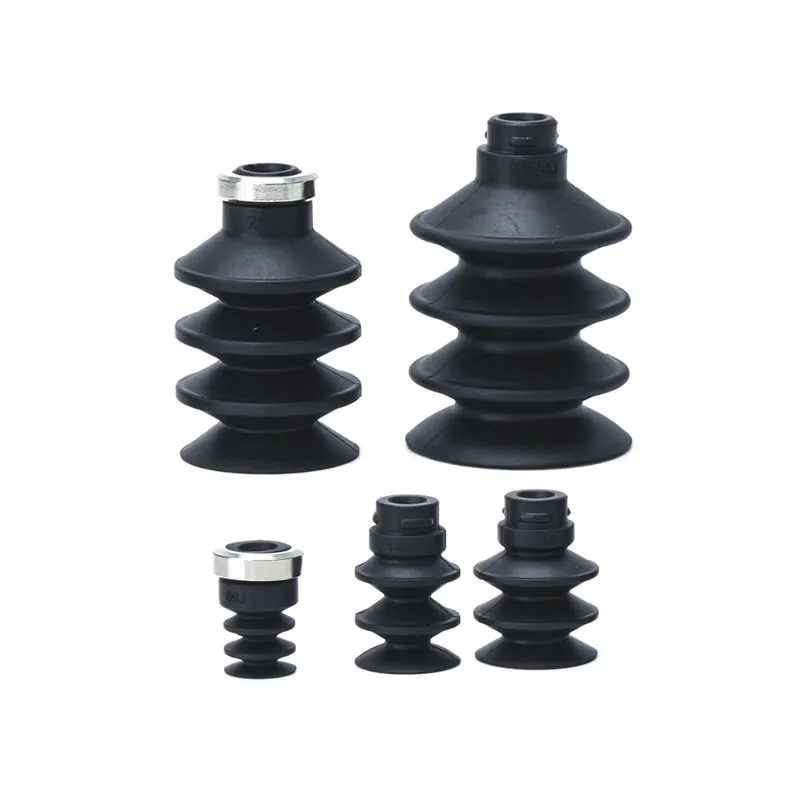

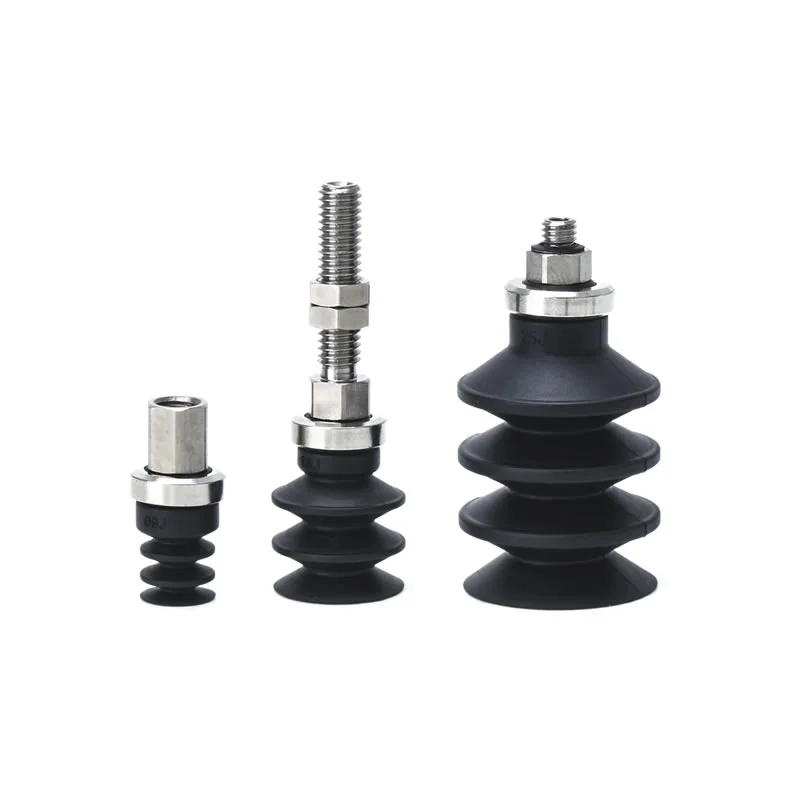

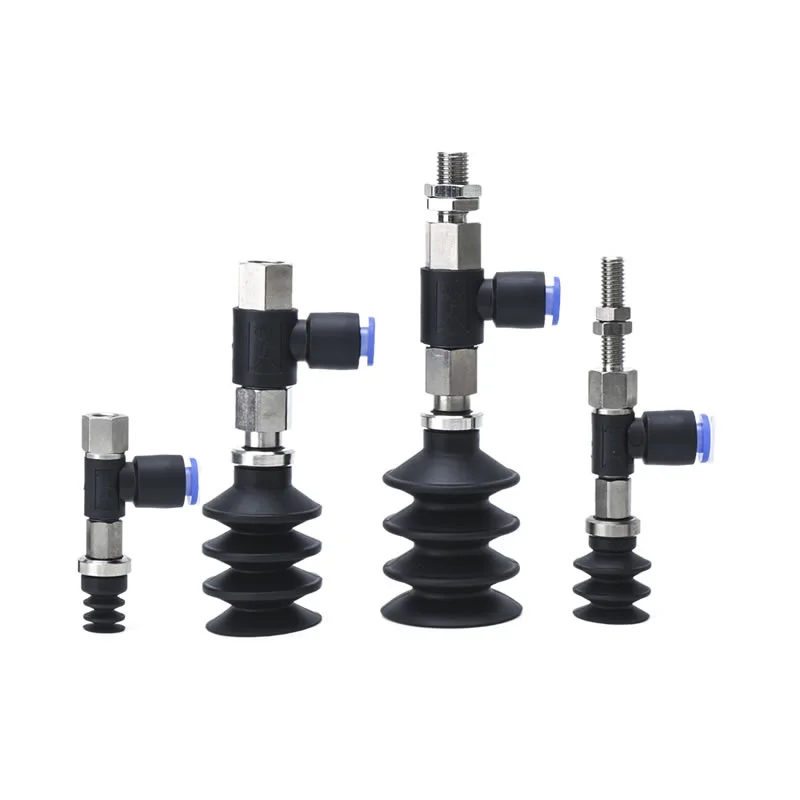

Flertrinns belger
Tilgjengelig i 2,5-lags og 3,5-lags konfigurasjoner
2,5-lags:φ6mm, φ10mm, φ15mm (ingen låsering)
3,5-lags:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (med låsering)
Gir høy vertikal slagfleksibilitet, og kompenserer for ujevne eller skrånende overflater
Lås ring
3,5-lags modeller inkluderer en låsering for sikker montering
Sikrer pålitelig vedheft under høyhastighets eller repeterende operasjoner
Forbedrer stabiliteten for robotarmer og automatiserte håndteringsstasjoner
Allsidighet
Håndterer små komponenter, uregelmessige plasthus og presisjonsmetalldeler
Kan integreres i robotarmer eller automatiserte linjer med begrenset plass
Støtter flere installasjonsalternativer, inkludert vertikale eller laterale vakuuminntak
Kompatibel med adaptere, bufferbraketter og tilbehør i rustfritt stål for spesialiserte industrier

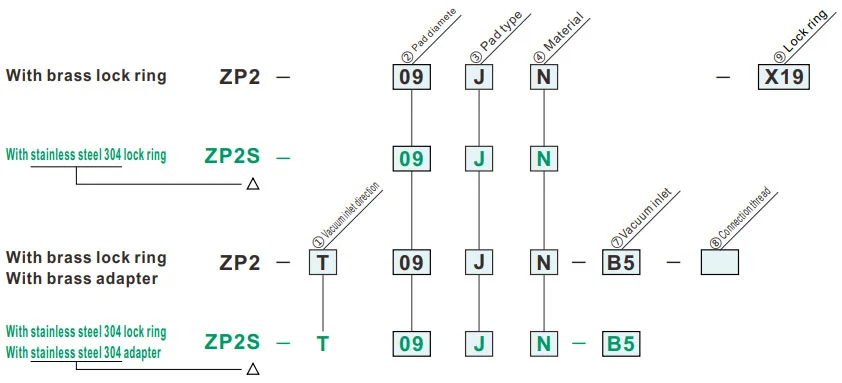

Hvordan bestille
- For bruk der det ikke er plass til bufferen (fjærtype).
- Arbeidsstykker med skrånende adsorpsjonsflate.
- Gjelder for ZP-seriens adapter.
| ③Pad type | |
| J | Belger (2,5/3,5-trinn) |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑨Låsering | |
| Null | Med låsering |
| X19 | Uten låsering |
| ① Vakuuminnløpsretning |
⑦ ⑧
② Paddiameter (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Vertikal |
|
⑦ Vakuuminntak | Mannlig tråd | AS5 | M5 x0,8 | ● | ● | ||||
| AS6 | M6 x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x0,8 | ● | — | ||||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
|
Hunn tråd | B5 | M5 x0,8 | ● | ● | |||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateral |

|
Ett-trykks tilpasning | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Tilkoblingsgjenge | Mannlig tråd | A5 | M5 x0,8 | ● | — | |||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
| Hunn tråd | B5 | M5 x0,8 | ● | ● | ||||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||
| Y |

|
⑦ Vakuuminntak | B5 | M5 x0,8 | ● | ● | ||||||
| Mothakefeste | U4 | For ø4 myk slange | ● | ● | ||||||||
| N4 | For ø4 nylonrør | ● | ● | |||||||||
| U6 | For ø6 myk slange | ● | ● | |||||||||
| N6 | For ø6 nylonrør | ● | ● | |||||||||
| ⑧Tilkoblingsgjenge | Mannlig tråd | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Hunn tråd | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
J
Belg

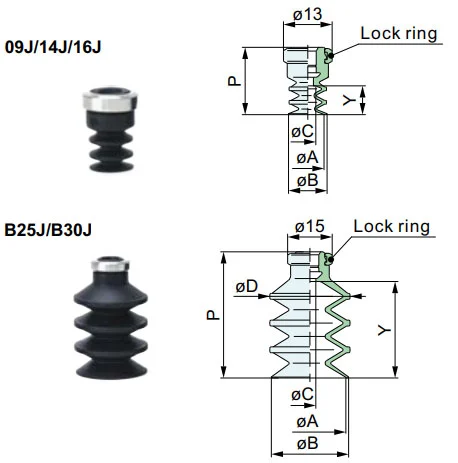

| Modell | øA | øB | øC | øD | P | Y | Låsring | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Referansemodell: ZP09JGN
Adaptermonteringsdimensjoner
Gjeldende pute: 09J/14J/16J
Gjeldende pute: B25J/B30J
ZP2-T
Vertikal
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter

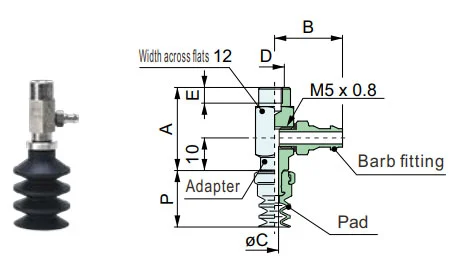

| Modell | A | B | C | D | Tilpass | ||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑦ Vakuum innløp |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Referansemodell: ZP2-T14JN-AS5 Adapter for referanse: ZPT2-AS5
ZP2-T
Vertikal
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter

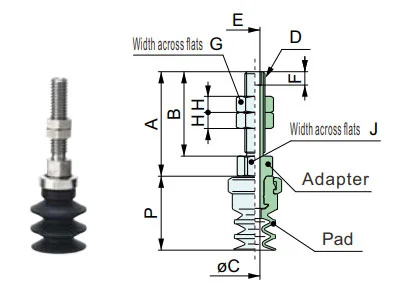

| Modell | A | B | øC | D | E | F | G | H | J | Tilpass | ||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑦ Vakuum innløp |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Referansemodell: ZP2-TB25JS-A6 Adapter for referanse: ZPT3-A6
ZP2-T
Vertikal
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter
| Modell | A | B | øC | D | E | Tilpass | ||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑦ Vakuum innløp |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6 x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6 x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Referansemodell: ZPT20BGS-B01 Adapter for referanse: ZPT3-B01

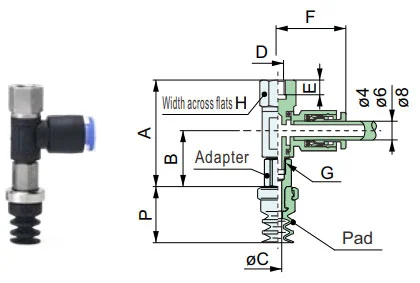

ZP2-R
Lateral
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter

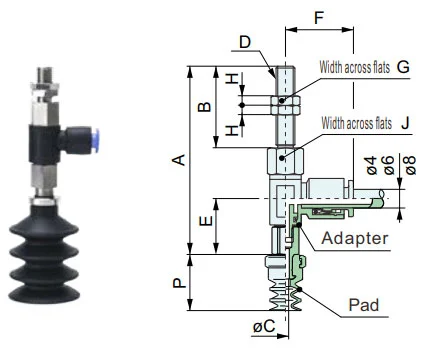

| Modell | A | B | øC | D | E | F | G | H | J | Adapter | ||||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Referansemodell: ZP2-R16JN-04-A6 Adapter for referanse: ZPR2-04-A6
ZP2-R
Lateral
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter
| Modell | A | B | øC | D | E | F | G | H | Adapter | ||||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Referansemodell: ZP2-RB25JGS-06-B8 Adapter for referanse: ZPR3-06-B8

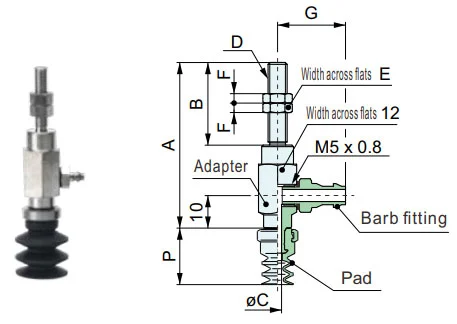

ZP2-Y
Lateral
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter
| Modell | A | B | øC | D | E | F | G | Adapter | ||||||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Referansemodell: ZP2-Y16JGN-U4-A5 Adapter for referanse: ZPY2-U4-A5
ZP2-Y
Lateral
Mål Per pute
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål Per adapter
| Modell | A | B | øC | D | E | Adapter | ||||||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Referansemodell: ZP2-Y16JGN-U4-B5 Adapter for referanse: ZPY2-U4-B5
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
Hot Tags: Belg med låsering Vakuumsugekopper ZP2-J, Kina, produsent, leverandør, fabrikk
Send forespørsel
Kontaktinfo
-
Adresse
Xiaruan Village Baishi Town Yueqing City Zhejiang-provinsen Kina
-
Tlf
-
E-post
For spørsmål om vakuumsugekopper, vakuumgeneratorer, tilbehør til pneumatiske komponenter eller prisliste, vennligst legg igjen din e-post til oss, så tar vi kontakt innen 24 timer.
