How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kina Bellows Vakuumsugekopper ZP2-ZJ med tilpassede løsninger

I. Kjernestyrker

Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

II. Utvinning av applikasjoner etter industri

A. Medisin og medisinsk industri

A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering

A.2 Nøkkelscenarier:

1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)

2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)

3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)

B. Elektronikk og halvlederindustri

B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper

B.2 Nøkkelscenarier:

1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)

2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)

3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)

C. Bil- og bildelerindustri

C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker

C.2 Nøkkelscenarier:

4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)

5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)

6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)

D. Mat- og emballasjeindustri

D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig

D.2 Nøkkelscenarier:

1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)

2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)

E. Logistikk og lagerindustri

E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall

E.2 Nøkkelscenarier:

1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)

2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)

F. Ny energi og spesialindustri

F.1 Ny energi (litiumbatteri/pv):

1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)

F.2 Trykk og papir

1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)

III. Oppsummering av kjernetilpasningslogikk

Arbeidsstykkets egenskaper	Pipettetilpasningsprogram	Tilsvarende industriscenarier
Tynn / skjør / presisjon	Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse	Elektroniske halvledere, legemidler
Tunge gjenstander / Stor størrelse	Gummimateriale, sugekopp med stor diameter, multi-sugekopparray	Biler, logistikkpaneler
Helse/Forebygging av forurensning	Mat/medisinsk silikon, enkel å rengjøre struktur	Medisin, mat
Myke / uregelmessige overflater	Svampmateriale, deformerbar sugekopp	Bilinteriør, mat
Antistatiske krav	Antistatisk silikon, ionevindassistert	elektronisk halvleder

④ Materiale
N	NBR
S	Silikongummi
U	Uretangummi
F	FKM
GN	Ledende NBR
GS	Ledende silikongummi

① Vakuuminnløpsretning		⑤ ⑥ ② Paddiameter (mm)				B15	B20	B30	40	46
① Vakuuminnløpsretning		⑤ ⑥ ② Paddiameter (mm)				ø15	ø20	ø30	ø40	ø46
T	Vertikal	⑤Tilkoblingsgjenger	Mannlig tråd	AL12	M12 x1,0	●	●	-	-	-
		⑤Tilkoblingsgjenger	Mannlig tråd	AL14	M14 x1,0	-	-	●	●	●
		⑥ Vakuuminntak	Ett-trykks tilpasning	06	ø6	●	●	●	●	●
			Mannlig tråd	A10	M10 x1,0	●	●	-	-	-
				A16	M16 x1,0	-	-	●	-	-
				A20	M20 x1,5	-	-	-	●	-
				A30	M30 x1,5	-	-	-	-	●

Modell				øA	øB	øC	øD	øE	P	Y
	② Pad dia.	③ Pad type	④ Pad Materiale
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

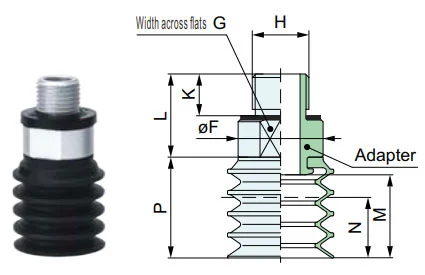

Modell						av	G	H	K	L	M	N	P	Adapter
	① Vakuum innløpsretning	② Pad dia.	③ Pad type	④ Pad Materiale	⑥ Vakuum innløp
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1,5	11.4	29.5				ZP2A-Z31-5P

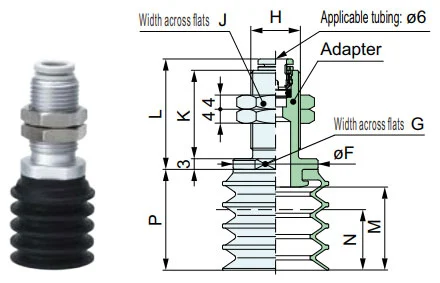

Modell							av	G	H	J	K	L	M	N	P	Adapter
	① Vakuum innløpsretning	② Pad dia.	③ Pad type	④ Pad Materiale	⑤ Forbindelse tråd	⑥ Vakuum innløp
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

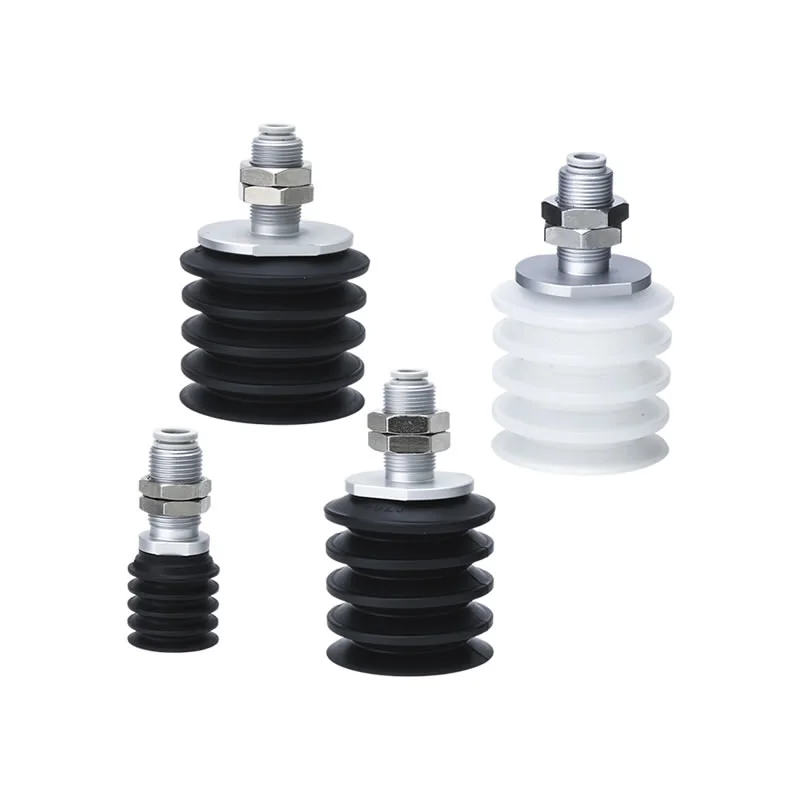

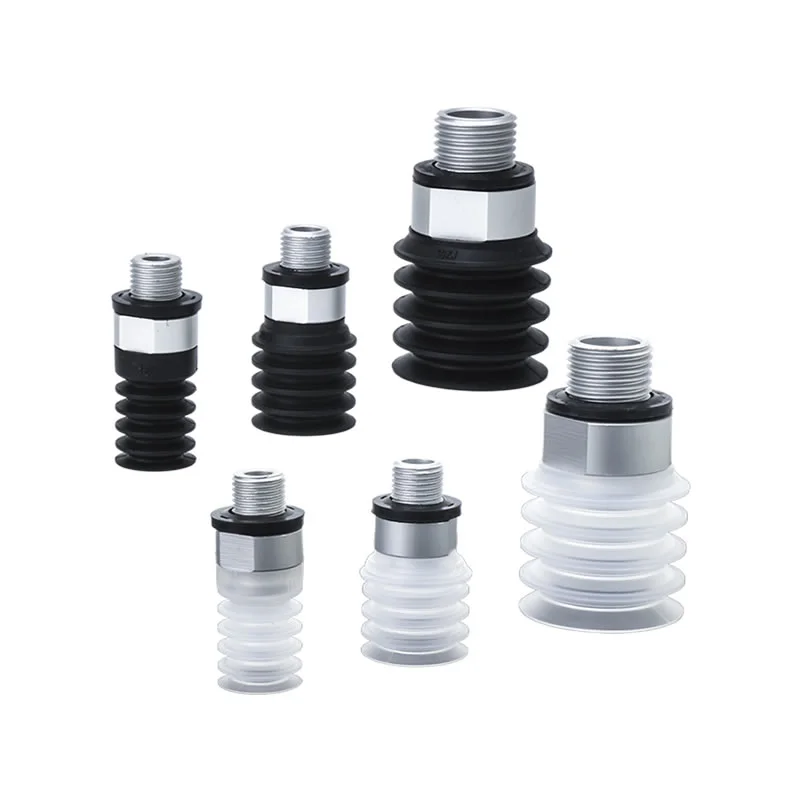

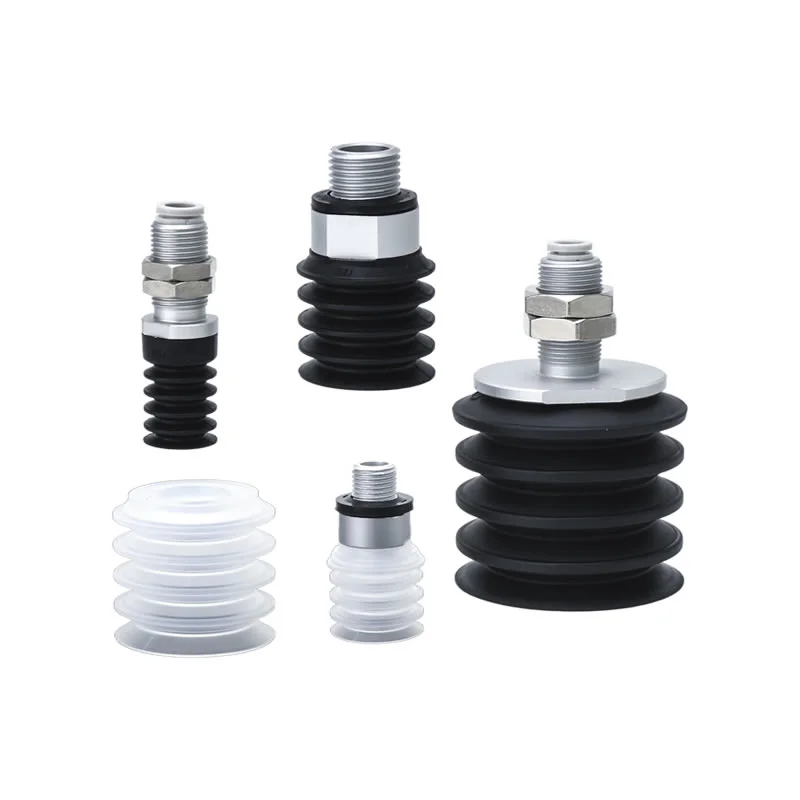

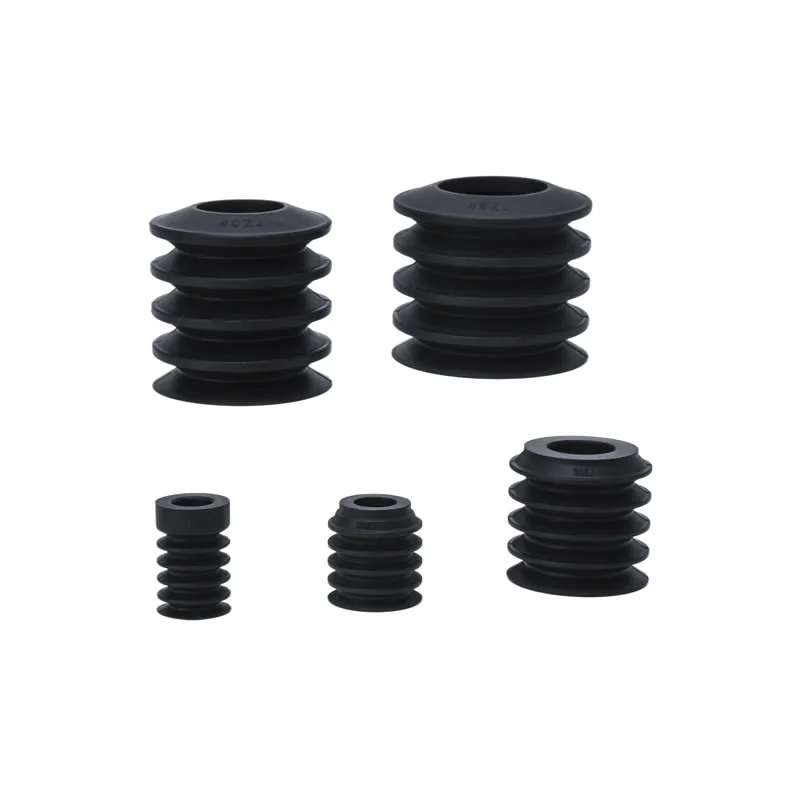

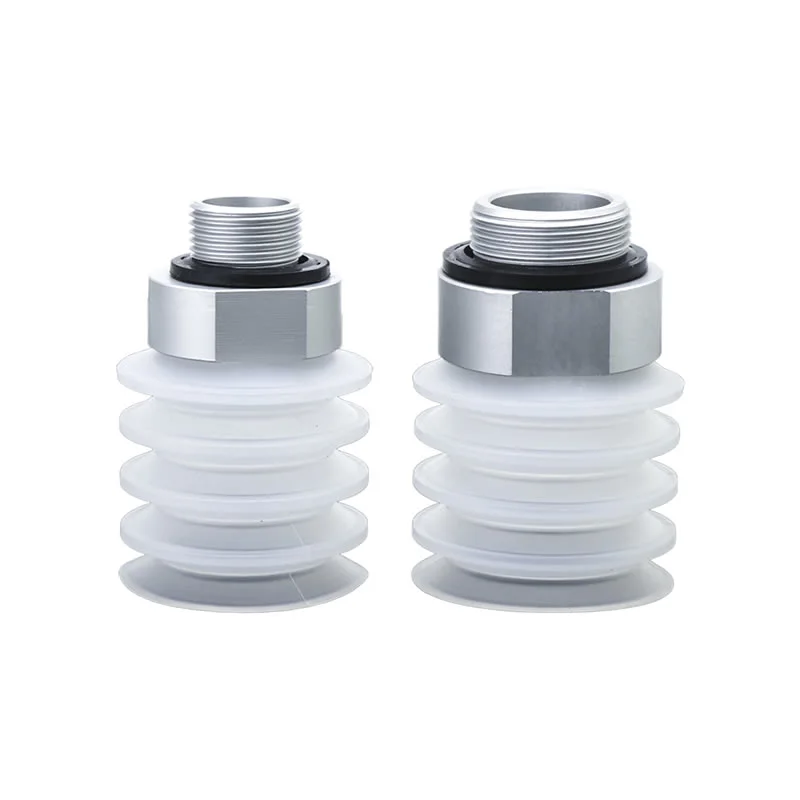

Belg Vakuumsugekopper ZP2-ZJ

Belg Vakuumsugekopper ZP2-ZJ

ZP2 Series Bellow Vacuum Pad Unit

ZP2-T-serien med adapterbelg Vakuumpute

Fordeler med Bellows Vakuum Sugekopper ZP2-ZJ

Høyhastighetshåndtering

Overlegen tilpasningsevne

Kompakt / plassbesparende

Materialvariasjon

Merkfrie alternativer

Vanlige spørsmål

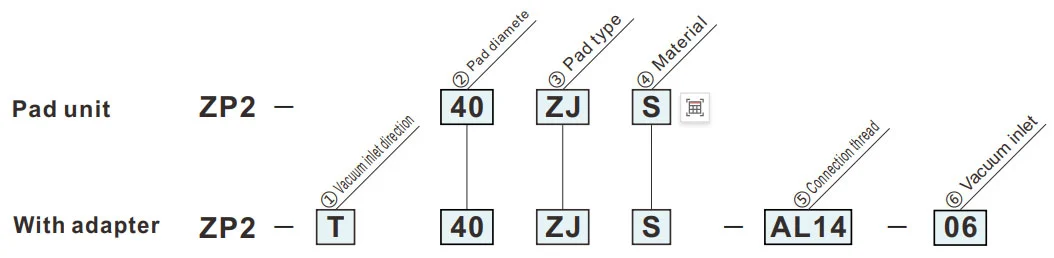

Hvordan bestille

Dimensjoner (mm)

Putemateriale og egenskaper

Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt

③Pad type
ZJ	Belg (4,5-trinn)
