Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Belg Vakuumsugekopper ZP2-MB

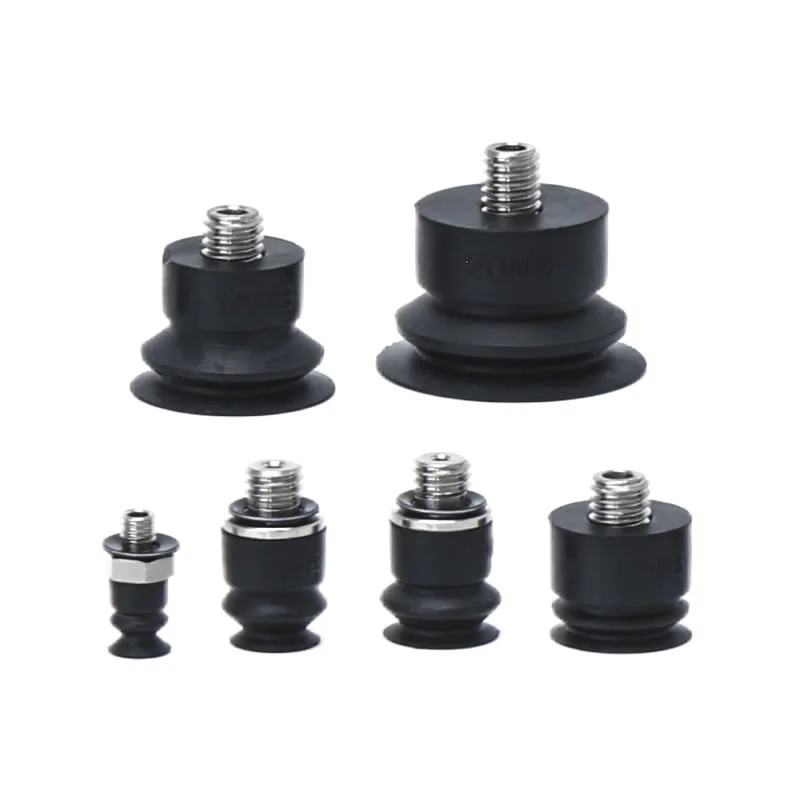

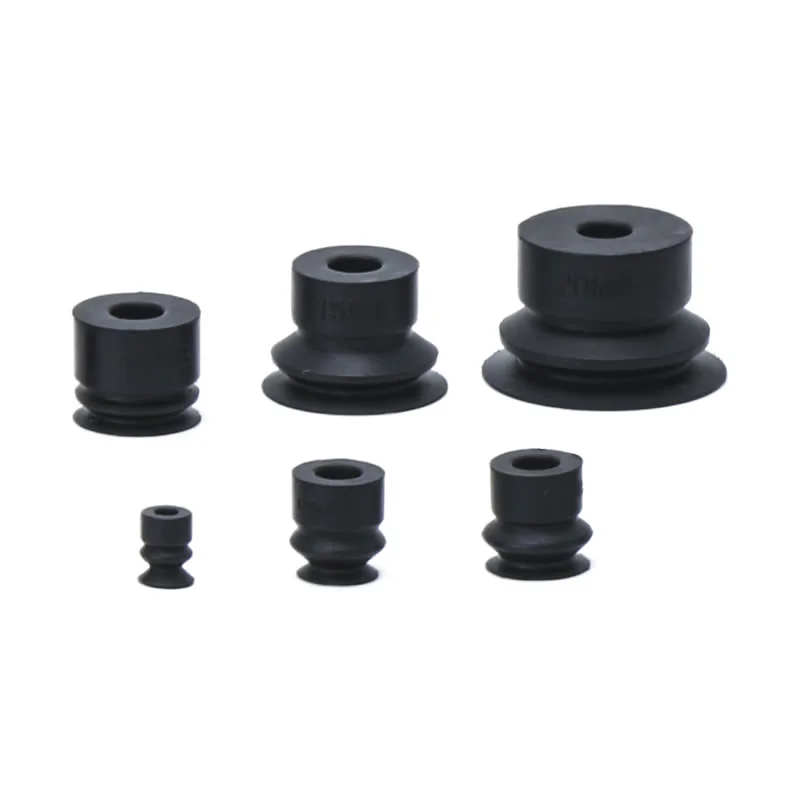

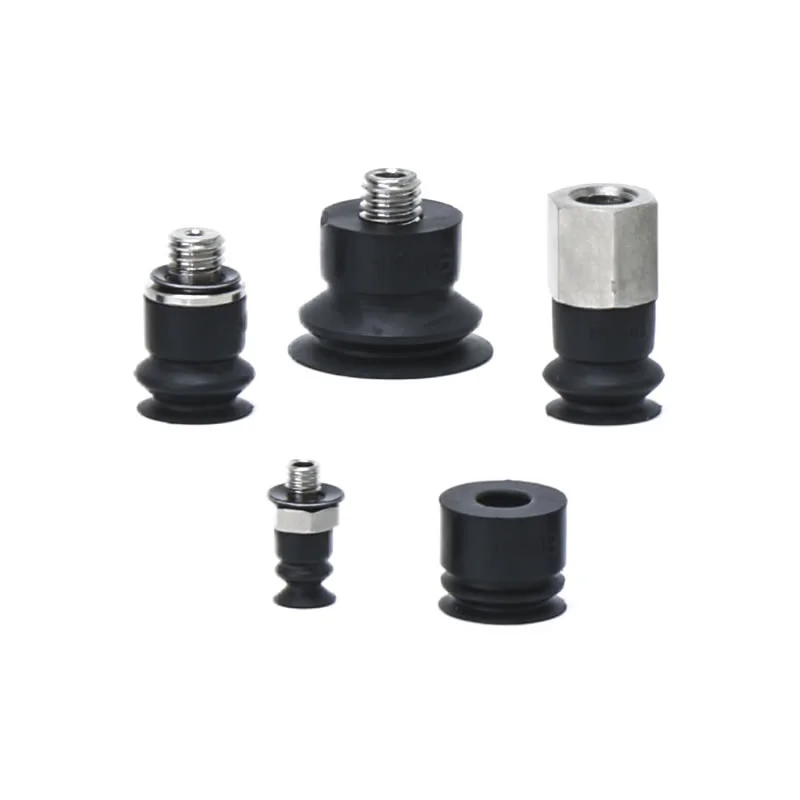

Som en ledende produsent i Kina tilbyr fabrikken vår Bellows Vakuum Sugekopper ZP2-MB (diameter ø4–20 mm) spesielt utviklet for skråstilte eller sfæriske arbeidsstykker. Vi tilbyr løsninger med en unik korrugert struktur (trekkspillstil) som muliggjør innebygd dempingsfunksjonalitet uten å kreve ekstra plass. Vi har klar lager i NBR, silikon og antistatiske materialer, og tilbyr M3/M5 gjengede grensesnittalternativer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Belg Vakuumsugekopper ZP2-MB
ZP2 Series Bellow Vacuum Pad Unit
ZP2-T-serien med adapterbelg Vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Zhejiang Comma Electric Co., Ltd. produserer profesjonelt høykvalitets Bellows Vakuum Sugekopper ZP2-MB. Vår fabrikk tilbyr også tilpassede tjenester og gratis prøver for deg. Det er en miniatyr fleksibel sugekomponent i pneumatiske automatiseringssystemer, spesielt designet for uregelmessige, sfæriske eller skrånende overflater.
Kjerneteknologier
Høy kompatibilitet med uregelmessige overflater:Med en belgstruktur i trekkspillstil, tilpasser Bellows Vacuum Suction Cups ZP2-MB seg automatisk til og tilpasser seg tett til sfæriske, skrånende eller uregelmessig formede arbeidsstykkeoverflater, og sikrer en sikker og stabil gripeprosess.
Integrert dempingsdesign:Den plisserte strukturen gir iboende fysisk elastisitet, og absorberer effektivt kontaktstøt uten behov for ekstra fjærbelastede bufferfester – og sparer dermed installasjonsplassen betydelig.
Presisjonsminiatyriseringsapplikasjoner:Spesielt utviklet for små presisjonskomponenter; fungerer som en kjerneløsning for håndtering av mikrodeler innen elektronikkproduksjon, presisjonsmontering og kompakte automasjonssystemer.
Anvendbarhet for flere industrier:Mye brukt for å gripe miniatyr sfæriske elektroniske komponenter, uregelmessige metalldeler og skrå plastbeslag; integreres sømløst i småskala robotsystemer og presisjonspakkeutstyr.
Kompakt plasstilpasning:Ingen ekstra buffer (fjær-type) installasjonsplass er nødvendig. Den integrerte strukturen er designet for plassbegrenset automasjonsutstyr eller robotarmspisser, noe som muliggjør sømløs integrering i ulike kompakte produksjonslinjer.
Nøkkelspesifikasjoner:Diameteralternativer: Den sandblåste serien med belgvakuumsugekopper ZP2-MB er tilgjengelig i flere standarddiametre, inkludert φ4mm, φ6mm, φ8mm, φ10mm, φ15mm og φ20mm.
Materialvalg:Et bredt spekter av materialer er tilgjengelig for å møte ulike driftskrav, inkludert nitrilgummi (NBR, med 'N' i modellbetegnelsen), silikongummi (merket 'S'), polyuretangummi, samt spesialiserte materialer som ledende nitrilgummi og ledende silikongummi (merket 'GS'). Disse materialene er designet for å møte antistatiske egenskaper og motstand mot spesifikke kjemiske miljøer.
Tilkoblingsalternativer:Flere gjengeforbindelser er tilgjengelige, inkludert A3 for M3×0,5 utvendige gjenger (kompatibel med φ4mm sugekopper) og A5/H5 for M5×0,8 utvendige gjenger (kompatibel med φ6mm, φ8mm og større sugekopper). Noen modeller støtter også B5 innvendige gjengeforbindelser, noe som letter sømløs integrasjon med vakuumrørledninger og robotarmtilbehør.

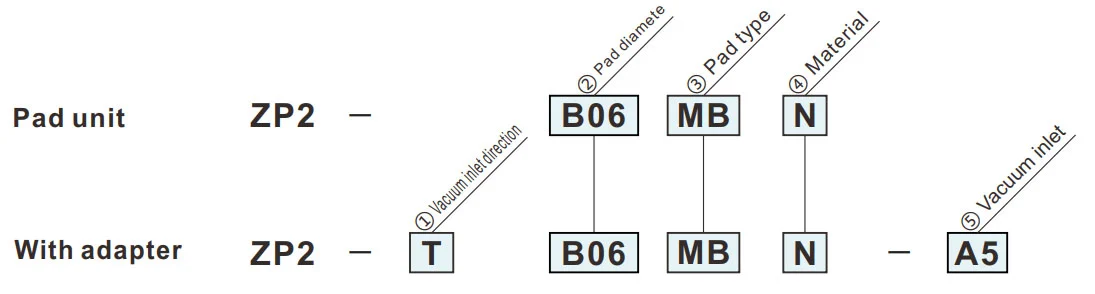

Hvordan bestille
- For bruk der det ikke er plass til bufferen (fjærtype).
- Arbeidsstykker med skrånende adsorpsjonsflate.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ③Pad type | |
| MB | Belg |
|
⑤ Vakuuminntak
② Paddiameter (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (hann) | ● | — | — | — | — | — |
| H5 | M5x0,8 (hann) | — | ● | ● | ● | ● | ● |

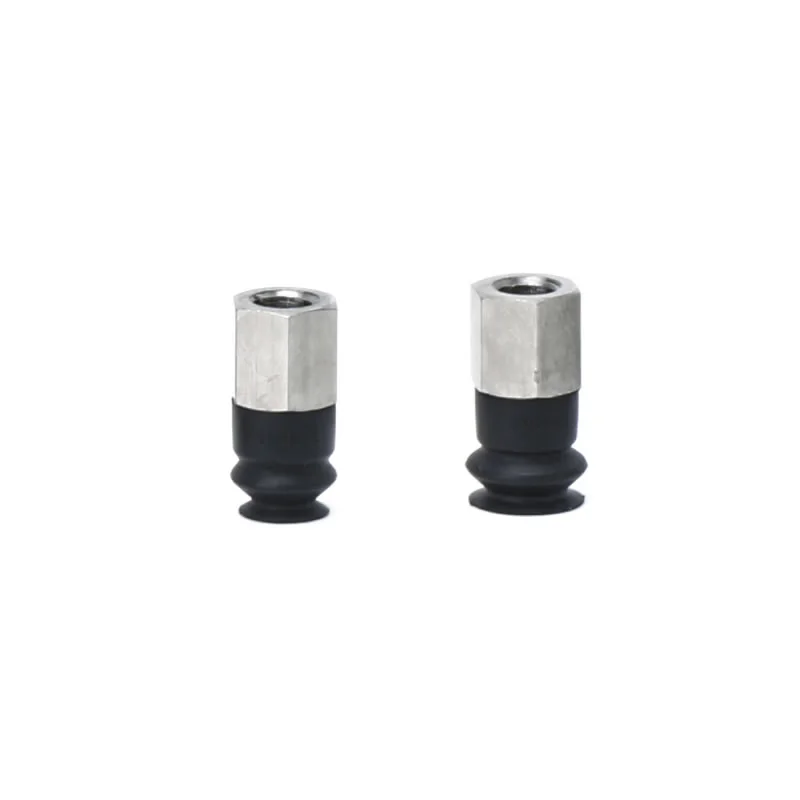

| B5 | M5x0,8 (kvinne) | — | ● | ● | — | — | — |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
MB
Belg
B04
| Modell | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Referansemodell: ZP2-B04MBS
Adaptermonteringsdimensjoner
MB
Belg
B06,B08
| Modell | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Referansemodell: ZP2-B06MBN
Adaptermonteringsdimensjoner
MB
Belg
B10,B15,B20
| Modell | øA | øB | øC | øD | øE | av | G | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Referansemodell: ZP2-B10MBN
Adaptermonteringsdimensjoner
Gjeldende pute: B10MB B15MB
Passende pute: B20MB
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
