Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

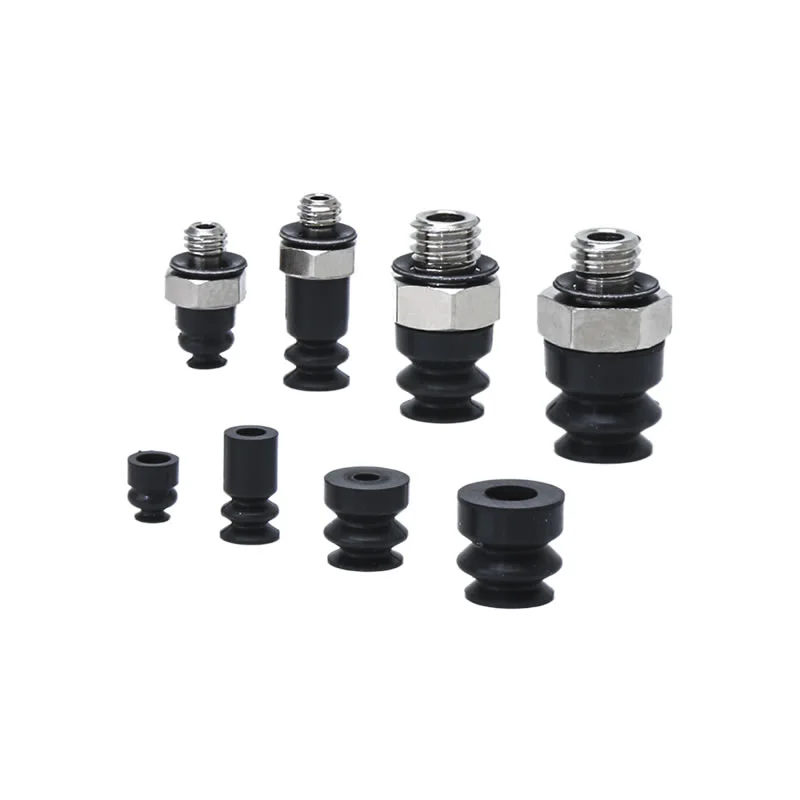

Mini Bellows Vakuum Sugekopper ZP2-ZJ
Finn et stort utvalg av minibelgvakuumsugkopper ZP2-ZJ fra Kina hos Zhejiang Comma Electric Co., Ltd. Disse enhetene har en belgdesign i trekkspillstil: fire spesifikke størrelser (φ2mm, φ4mm, φ5mm og φ6mm) bruker en 1,5-belgstruktur på 1,5-5 mm, (0mm) φ30mm, φ40mm og φ46mm) bruker en 4,5-belgstruktur. Alle sugekoppene i denne serien er produsert av høykvalitets gummi- og silikonmaterialer, med spesielle materialalternativer – som antistatiske varianter – også tilgjengelig.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Mini Bellows Vakuum Sugekopper ZP2-ZJ
ZP2 Series Bellow Vacuum Pad Unit
ZP2-T-serien med adapterbelg Vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Commaelec er ledende produsent, Mini Bellows vakuumsugekopper ZP2-ZJ er en ideell løsning for presis og stabil håndtering i kompakte, høyeffektive industrielle miljøer.
Hva er de viktigste funksjonene til ZP2-ZJ pads?
Belgstruktur
Trekkspilldesign med 1,5-lags (φ2–φ6) og 4,5-lags (φ15–φ46) konfigurasjoner
Fleksible folder tilpasser seg ujevne, buede eller skrånende arbeidsstykkeoverflater
Innebygd kompensasjon for høyde- og vinkelavvik, reduserer posisjoneringsfeil
Eliminerer behovet for ekstra bufferplass, ideelt for kompakte utstyrsoppsett
Materialalternativer
NB:kostnadseffektiv og slitesterk for generelle bruksområder
Silikon:egnet for høye temperaturer og rene miljøer
Tilpassede materialer (f.eks. antistatiske) for elektronikk og sensitive industrier
Komma sikrer stabil materialkvalitet og jevn ytelse på tvers av batcher
Høy ytelse
Sterkt og stabilt sug selv på uregelmessige eller skråstilte overflater
Reduserer løsrivelsesrisiko sammenlignet med konvensjonelle flate kopper
Moden vakuumforsegling og trykkholdende teknologi for pålitelig drift
Støttet av China Mini Bellows Vakuumsugekopper ZP2-ZJ Produsentfordeler:kostnadseffektivitet, ulike modeller og stabil forsyningskjede
Hvordan velge riktig minibelg vakuumsugekopper ZP2-ZJ
Valg av riktige minibelger vakuumsugekopper ZP2-ZJ avhenger av dine faktiske arbeidsforhold. Fokuser på følgende praktiske faktorer:
1. Arbeidsstykkets form og overflate
Ujevne / buede overflater → velg flere belglag (4,5-lags) for bedre fleksibilitet
Små, litt ujevne deler → 1,5-lags er tilstrekkelig og mer stabilt
Belgstruktur hjelper til med å kompensere vinkel- og høydeforskjeller under grep
2. Arbeidsstykkets størrelse og vekt
Små/lette deler → φ2–φ6
Større eller tyngre deler → φ15–φ46
Større diametre gir sterkere sugekraft og bedre stabilitet
3. Arbeidsmiljø
Normale forhold → NBR (kostnadseffektiv)
Høy temperatur / rent miljø → silikon
Elektronikk / sensitive deler → antistatiske materialer
Comma støtter materialtilpasning for å matche spesifikke bransjebehov
4. Utstyrsplass og layout
Kompakte automasjonssystemer → ZP2-ZJ er ideell på grunn av at det ikke er behov for ekstra bufferplass
Sørg for at koppens høyde og slag stemmer overens med maskindesignet
Sjekk kompatibilitet med eksisterende monterings- og vakuumsystemer
5. Håndteringshastighet og nøyaktighet
Høyhastighets pick-and-place → mindre kopper med rask respons
Nøyaktig posisjonering nødvendig → velg passende belglag for å redusere feiljustering
6. Stabilitetskrav
Hvis arbeidsstykkene er vippet eller ukonsekvent plassert, prioriter:
Flerlags belg
Større kontaktflate
Dette forbedrer tetning og reduserer sugesvikt
Praktisk utvalgstips
Hvis du er usikker, start med:
Middels størrelse (f.eks. φ15–φ30)
Silikon eller NBR materiale
1,5-lags for generell bruk / 4,5-lags for komplekse overflater
Optimaliser deretter basert på reell testytelse.

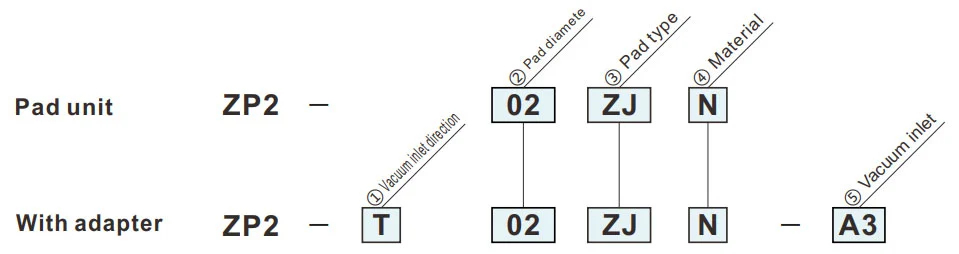

Hvordan bestille
- For bruk der det ikke er plass til bufferen (fjærtype).
- Arbeidsstykker med skrånende adsorpsjonsflate.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ③Pad type | |
| ZJ | Belg |
|
⑤ Vakuuminntak
② Paddiameter (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (hann) | ● | ● | — | — |
| A5 | M5x0,8 (hann) | — | — | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.

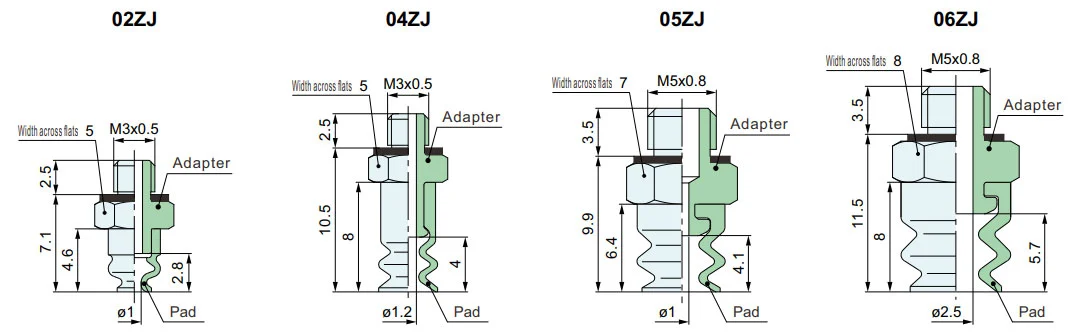

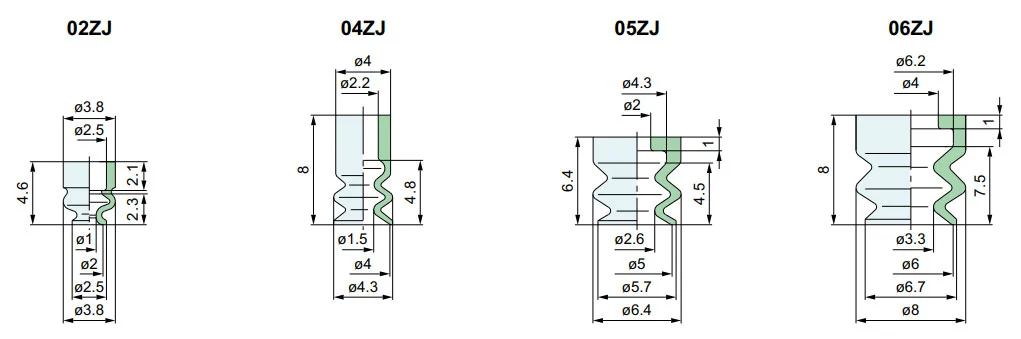

Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
ZJ
Belg
| Modell | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Referansemodell: ZP2-02ZJS
ZP2-T
Vertikal
| Modell | Adapter | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Referansemodell: ZP2-T04ZJGS-A3
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
