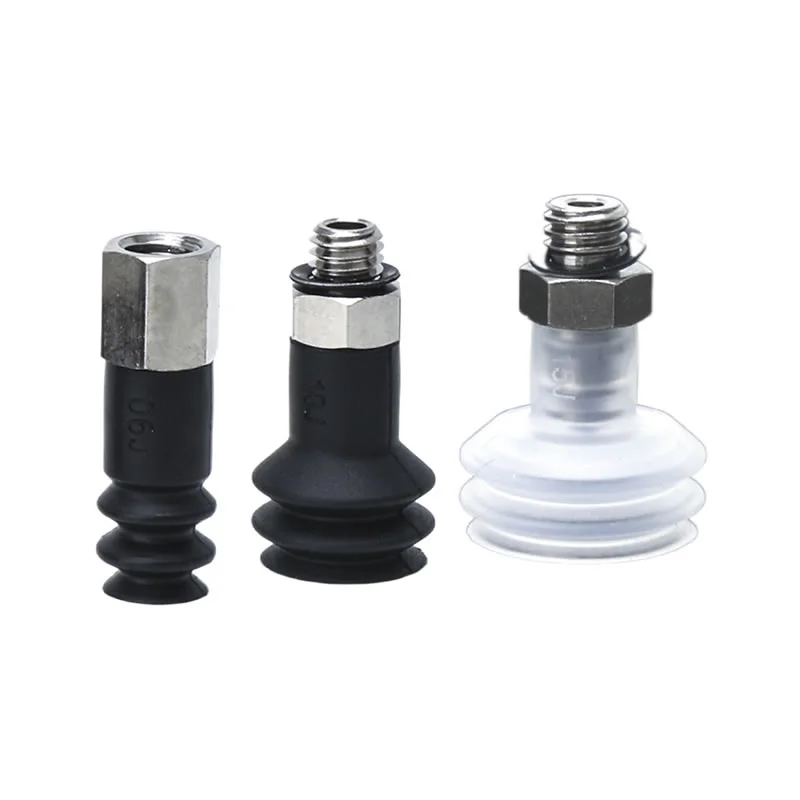

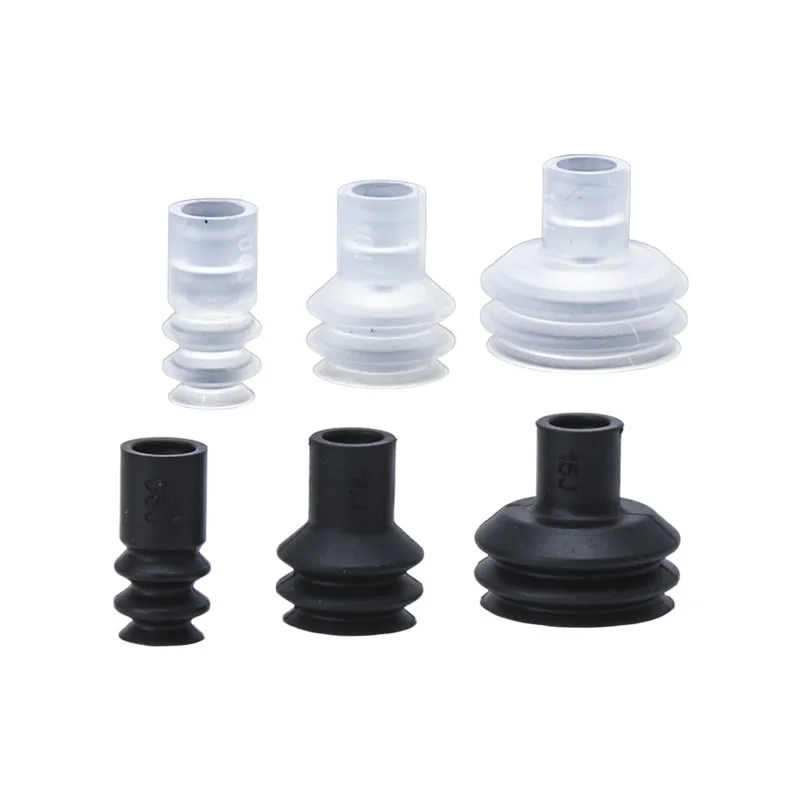

Belg uten låsering Vakuumsugekopper ZP2-J
Commaelec leder Bellows Without Lock Ring Vakuum Sugekopper ZP2-J produsenten, tilbyr 2,5- og 3,5-lags alternativer (φ6–φ30mm) for kompakt, tilpasningsdyktig håndtering av små eller skråstilte arbeidsstykker. Høykvalitets gummi, silikon og antistatiske materialer sikrer stabilt sug. Fleksibel installasjon støtter vertikal/lateral vakuuminngang og integrasjon med adaptere eller robotarmer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon

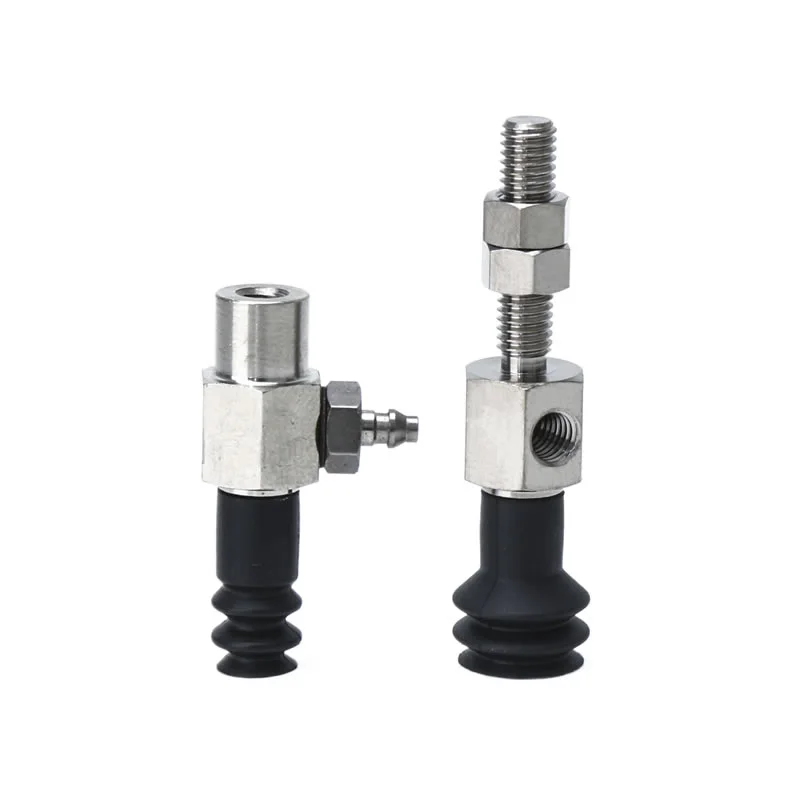

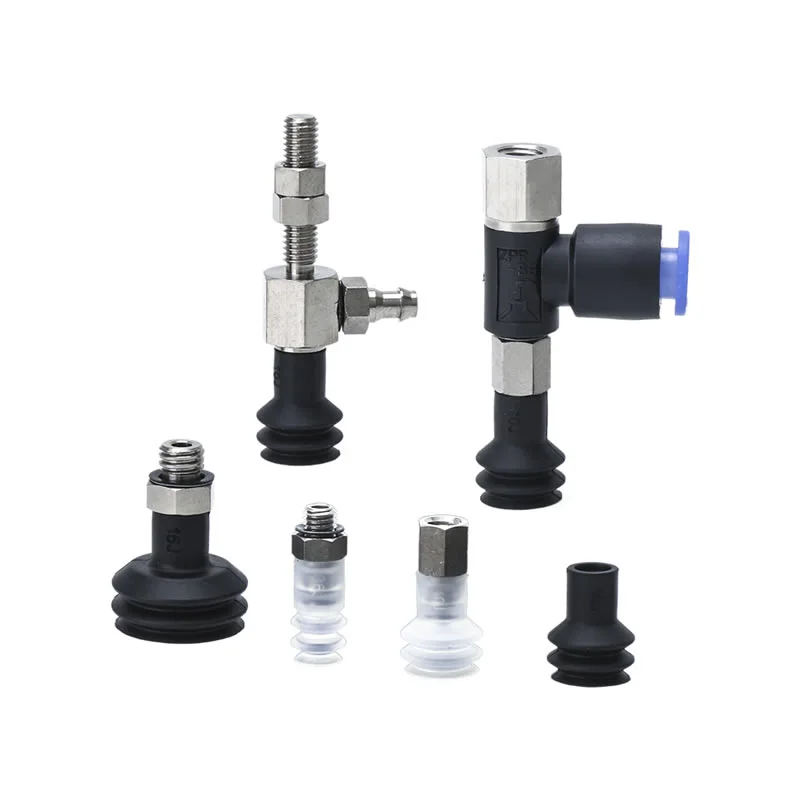

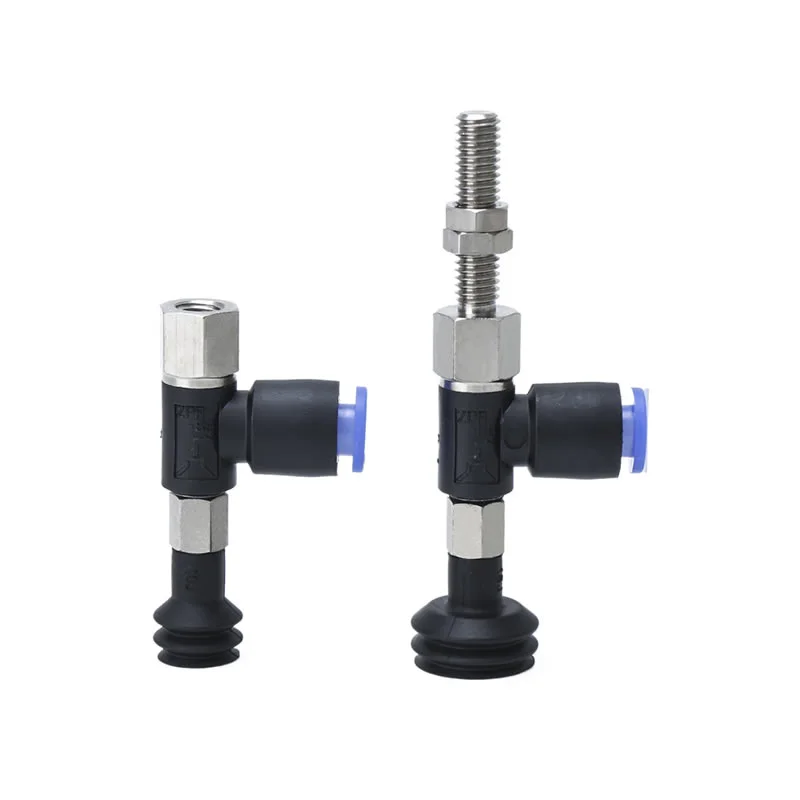

Belg uten låsering Vakuumsugekopper ZP2-J
ZP2-serien belgputeenhet
ZP2-T-serien med adapterbelg-vakuumputer
ZP2-R-serien med adapterbelg-vakuumputer
ZP2-Y-serien med adapterbelg-vakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Belgen uten låsering Vakuumsugekopper ZP2-J er designet for kompakte, presise og tilpasningsdyktige automatiseringsapplikasjoner. De er ideelle for små komponenter, uregelmessige deler og produksjonslinjer med begrenset plass.
Nøkkelfunksjoner til ZP2-J belgkopper uten låsering
Høy fleksibilitet
Flertrinns trekkspilldesign (2,5-lags eller 3,5-lags) tillater vertikal slagabsorpsjon, og kompenserer for høydeforskjeller og mindre feiljusteringer.
Sikrer stabilt grep på ujevne eller skrånende overflater.
Støtter sarte eller uregelmessig formede arbeidsstykker uten å forårsake skade.
Ingen låsering nødvendig
2,5-lags modeller krever ikke låsering, noe som forenkler installasjonen og reduserer monteringstiden.
Tilgjengelig i φ6mm, φ10mm og φ15mm diametre for å matche ulike sugekrav.
Opprettholder pålitelig vedheft til tross for fravær av låseutstyr.
Monteringstype
Designet for direkte eller modulær integrering i robotarmer og automatiserte stasjoner.
Kompakt struktur passer til trange steder på produksjonslinjer.
Støtter effektiv materialhåndtering innen elektronikk, sprøytestøping og små metallbearbeidende industrier.
Materialvariasjon
Belgen uten låsering vakuumsugekopper ZP2-J er produsert med høykvalitets silikon, gummi eller polyuretan (PU), og tilbyr en kombinasjon av eksepsjonell slitestyrke og fleksibilitet.
Kompatibel med renrom eller antistatiske miljøer for elektronikkproduksjon.
Sikrer langvarig holdbarhet under hyppige sykluser, og opprettholder konsistent vakuumytelse.
Hva er forskjellen mellom ZP2-J og ZP2-ZJ?
ZP2-J
Type:Multi-belg-belg uten låsering Vakuumsugekopper ZP2-J
Låsering:Valgfri; 2,5-lags modeller krever ikke låsering
Størrelser:2,5-lags (φ6mm, φ10mm, φ15mm), 3,5-lags (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Søknader:Fungerer godt på skrå overflater eller begrenset bufferplass; ideell for liten elektronikk, sprøytestøpte deler og kompakte metallkomponenter
Fleksibilitet:Høy vertikal slagabsorpsjon på grunn av trekkspilldesign
Montering:Kompakt, enkel integrering i robotarmer og automatiserte stasjoner
ZP2-ZJ
Type:Ett- eller to-trinns belgvakuumkopp med låsering
Låsering:Nødvendig for sikker montering
Størrelser:Vanligvis større diametre enn ZP2-J; designet for tyngre eller større arbeidsstykker
Søknader:Egnet for litt større, tyngre eller mer stive gjenstander; ofte brukt i industriell automatisering der stabilitet og sikker feste er kritisk
Fleksibilitet:Moderat slagabsorpsjon; fokus på pålitelig hold fremfor ekstrem vertikal kompensasjon
Montering:Krever låsering for sikker feste, kompatibel med standard monteringsutstyr

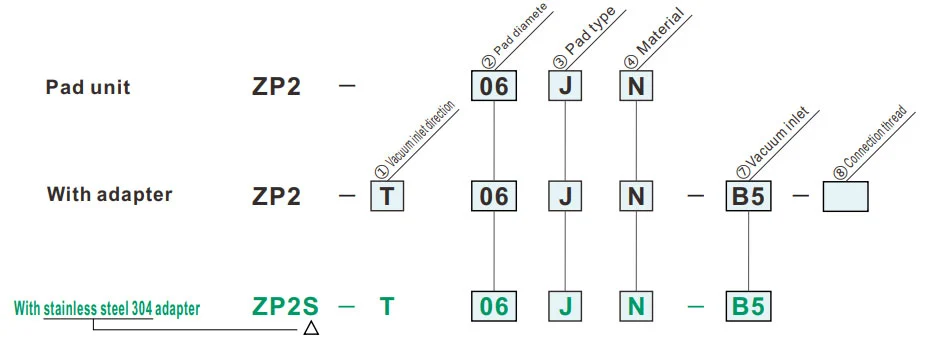

Hvordan bestille
- For bruk der det ikke er plass til bufferen (fjærtype).
- Arbeidsstykker med skrånende adsorpsjonsflate.
- Gjelder for ZP-seriens adapter.
| ① Vakuuminnløpsretning | ⑦ Vakuuminntak | ⑧Tilkoblingsgjenge | ||
| T | Vertikal |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Paddiameter (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Pad type | |
| J | Belg (2,5-trinns) |
| ⑦ Vakuuminntak | |||
| Mannlig tråd | A5 | M5 x0,8 | |
| A6 | M6 x1,0 | ||
| Hunn tråd | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Mothakefeste | U4 | For ø4 myk slange | M-5AU-4 |
| N4 | For ø4 nylonrør | M-5AN-4 | |
| U6 | For ø6 myk slange | M-5AU-6 | |
| N6 | For ø6 nylonrør | M-5AN-6 | |
| Ett-trykks tilpasning | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
reen symbol er tilpassede modeller.
| ⑧Tilkoblingsgjenge | ||
| Mannlig tråd | A5 | M5 x0,8 |
| A6 | M6 x1,0 | |
| Hunn tråd | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
J
Belg
| Modell | øA | øB | øC | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Referansemodell: ZP2-06JN
Adaptermonteringsdimensjoner
ZP2-T
Vertikal
A5, A6
| Modell | A | B | C | D | Tilpass | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Referansemodell: ZP2-TB10JGN-A5
ZP2-T
Vertikal
B4, B5
| Modell | A | B | Tilpass | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Referansemodell: ZP2-TB15JN-B5

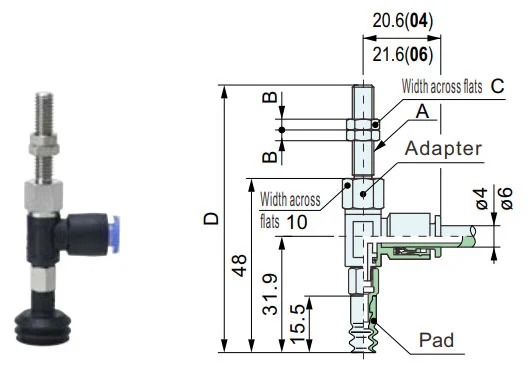

ZP2-R
Lateral
A5, A6
| Modell | A | B | C | D | Tilpass | ||||||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Referansemodell: ZP2-R06JGN-04-A5 Adapter for referanse: ZPR1-04-A5

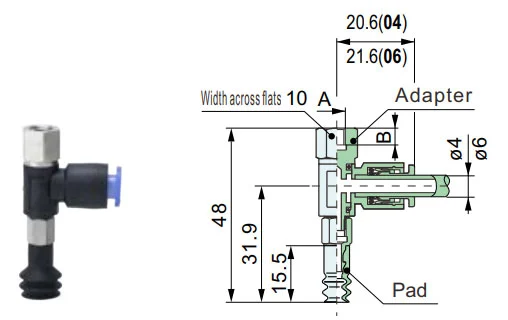

ZP2-R
Lateral
B4, B5
| Modell | A | B | Tilpass | ||||||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Referansemodell: ZP2-RB10JN-06-B5 Adapter for referanse: ZPR1-06-B5

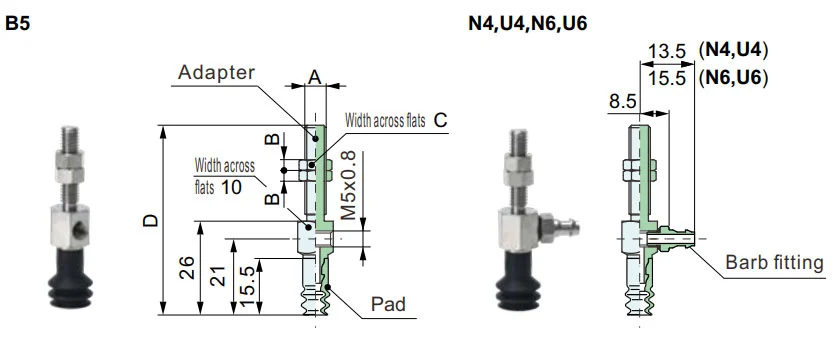

ZP2-Y
Lateral
A5, A6
| Modell | A | B | C | D | Tilpass | ||||||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Referansemodell: ZP2-YB15JGN-U4-A6 Adapter for referanse: ZPY1-U4-A6

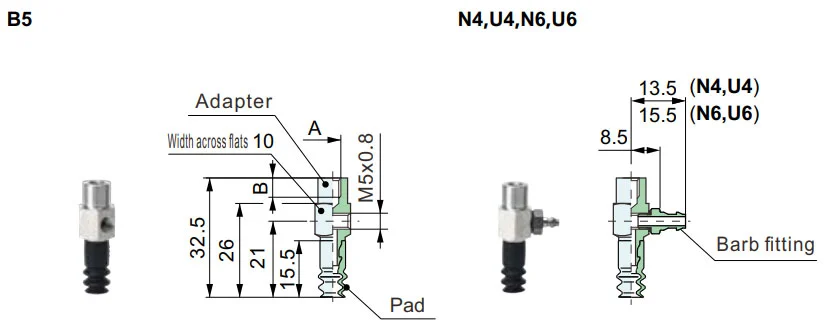

ZP2-Y
Lateral
B4, B5
| Modell | A | B | Tilpass | ||||||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
⑦ Vakuum innløp |
⑧ Forbindelse tråd |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Referansemodell: ZP2-Y06JS-N4-B4 Adapter for referanse: ZPY1-N4-B4
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
