How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

China High Quality Nozzle Vacuum Suction Cups ZP2 Leverandør

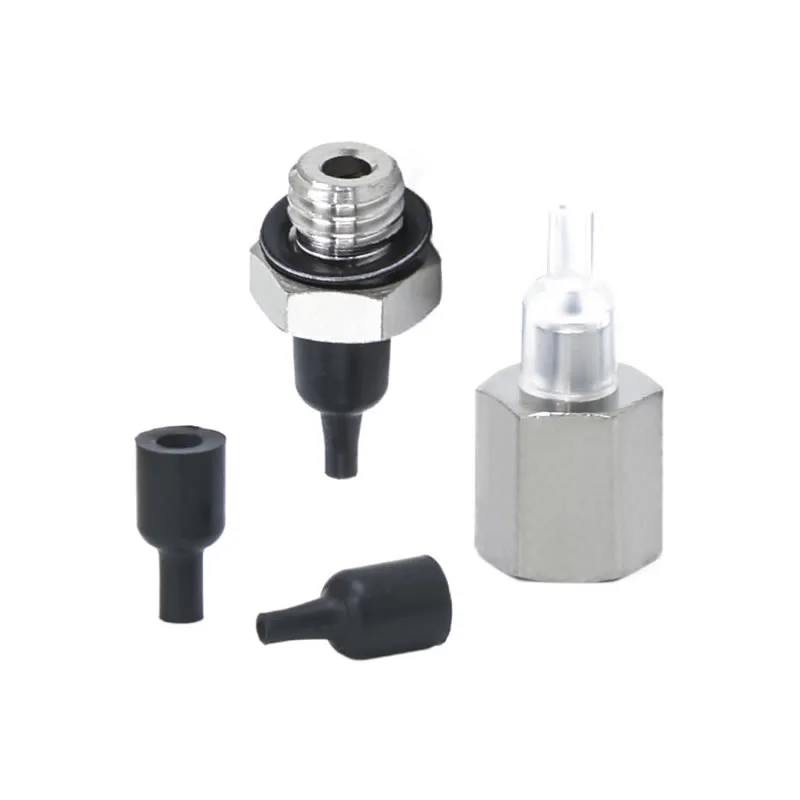

Dyse vakuumsugekopper ZP2

Som en ledende produsent i Kina tilbyr fabrikken vår tilpassede dysevakuumsugekopper ZP2 for arbeidsstykker i millimeterskala. Med ultrakompakte ø0,8 mm-ø1,1 mm diametre og en plassbesparende integrert dyse, er denne leverandørdirekte løsningen ideell for brikker og mikrolinser. Vi lagerfører antistatiske og helt rustfrie deler til elektronikk- og litiumbatteriindustrien.

FAQ

Hva brukes SMC ZP2 dyseputer til?

Dysevakuumsugekopper ZP2 brukes ofte i vakuumejektorsystemer for raske plukk-og-plasser operasjoner.
Integrert med dyser for å generere vakuum direkte ved koppen
Egnet for høyhastighets automatisering og robothåndtering
Mye brukt for små deler, emballasjematerialer og lette komponenter
Commaelec leverer kopper av stabil kvalitet som er kompatible med lignende systemdesign, og sikrer pålitelig ytelse i kontinuerlig produksjon.

Hvordan velge riktig sugekoppdesign?

Utvelgelsen bør være basert på faktiske arbeidsforhold:
Arbeidsstykkets overflate: glatt → flat type; ujevn → belgtype
Vekt og størrelse: tyngre deler krever større diametre
Miljø: høy temperatur eller kjemikalier → velg silikon eller FKM
Syklushastighet: Høyhastighetslinjer drar nytte av lette, responsive design
Commaelec støtter tilpassede løsninger som hjelper til med å matche materialer, størrelser og strukturer til spesifikke bruksområder.

Hva er de viktigste putetypene i ZP2-serien?

Flat type: maksimal kontaktflate for glatte overflater
Flat med ribber: bedre tetting på litt ru overflater
Belgtype: tilpasser seg ujevne overflater og gir demping

I. Kjernestyrker

Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

II. Utvinning av applikasjoner etter industri

A. Medisin og medisinsk industri

A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering

A.2 Nøkkelscenarier:

1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)

2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)

3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)

B. Elektronikk og halvlederindustri

B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper

B.2 Nøkkelscenarier:

1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)

2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)

3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)

C. Bil- og bildelerindustri

C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker

C.2 Nøkkelscenarier:

4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)

5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)

6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)

D. Mat- og emballasjeindustri

D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig

D.2 Nøkkelscenarier:

1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)

2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)

E. Logistikk og lagerindustri

E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall

E.2 Nøkkelscenarier:

1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)

2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)

F. Ny energi og spesialindustri

F.1 Ny energi (litiumbatteri/pv):

1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)

F.2 Trykk og papir

1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)

III. Oppsummering av kjernetilpasningslogikk

Arbeidsstykkets egenskaper	Pipettetilpasningsprogram	Tilsvarende industriscenarier
Tynn / skjør / presisjon	Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse	Elektroniske halvledere, legemidler
Tunge gjenstander / Stor størrelse	Gummimateriale, sugekopp med stor diameter, multi-sugekopparray	Biler, logistikkpaneler
Helse/Forebygging av forurensning	Mat/medisinsk silikon, enkel å rengjøre struktur	Medisin, mat
Myke / uregelmessige overflater	Svampmateriale, deformerbar sugekopp	Bilinteriør, mat
Antistatiske krav	Antistatisk silikon, ionevindassistert	elektronisk halvleder

②Paddiameter (mm)
08	ø0,8
11	ø1.1

④Materiale
N	NBR
S	Silikongummi
U	Uretangummi
F	FKM
GN	Ledende NBR
GS	Ledende silikongummi

⑤ Vakuuminntak
A4	Hunn tråd	M4 x0,7 M5 x0,8
A5
B4	Mannlig tråd	M4 x0,7
B5		M5 x0,8

Modell				øC	øD
	② Pad dia.	③ Pad type	④ Pad Materiale
ZP2	08	AN	N S U F GN GS	1.6	0.8
	11			2	1.1

Modell						A	B	øC	øD	E	Adapter
	① Vakuum innløpsretning	② Pad dia.	③ Pad type	④ Pad Materiale	⑤ Vakuum innløp
ZP2	T	08	AN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0,8	ZP2A-AN-A5
		11						2	1.1

Dyse vakuumsugekopper ZP2

Dyse vakuumsugekopper ZP2

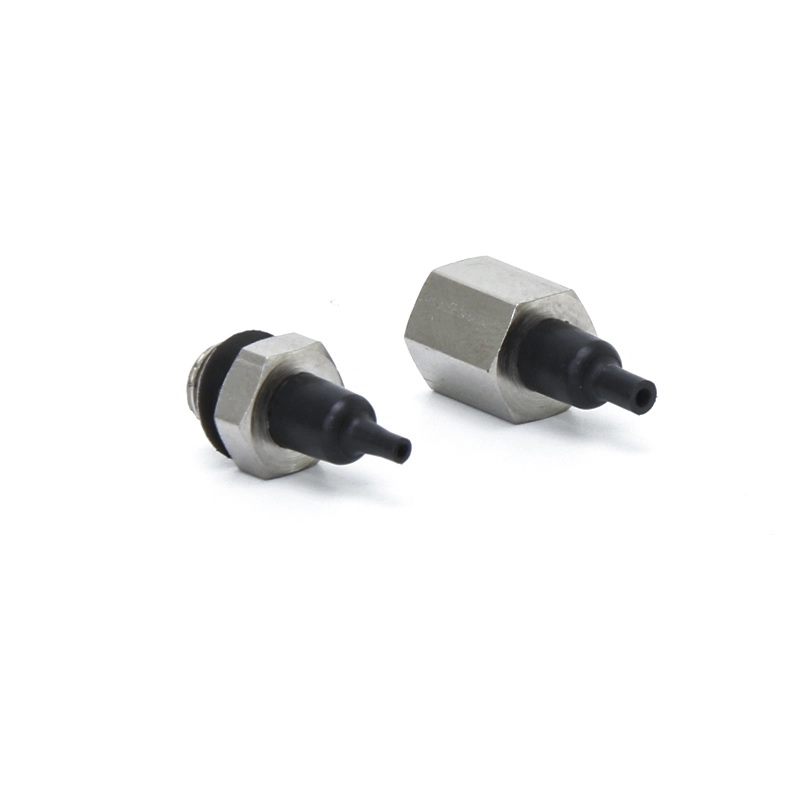

ZP2-serien dysevakuumputeenhet

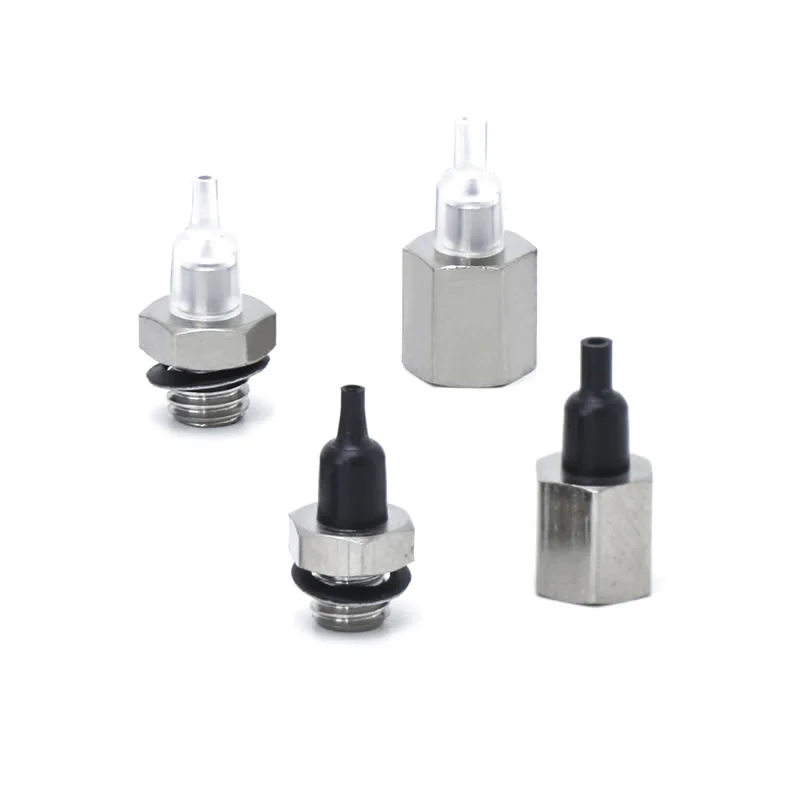

ZP2-T-serien med adapterdysevakuumpute

Typiske bruksområder inkluderer

FAQ

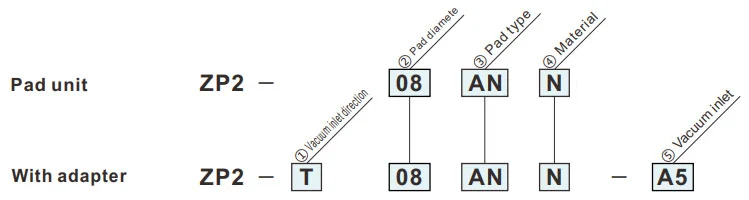

Hvordan bestille

Dimensjoner (mm)

Putemateriale og egenskaper

Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt

① Vakuuminnløpsretning
T	Vertikal
