Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

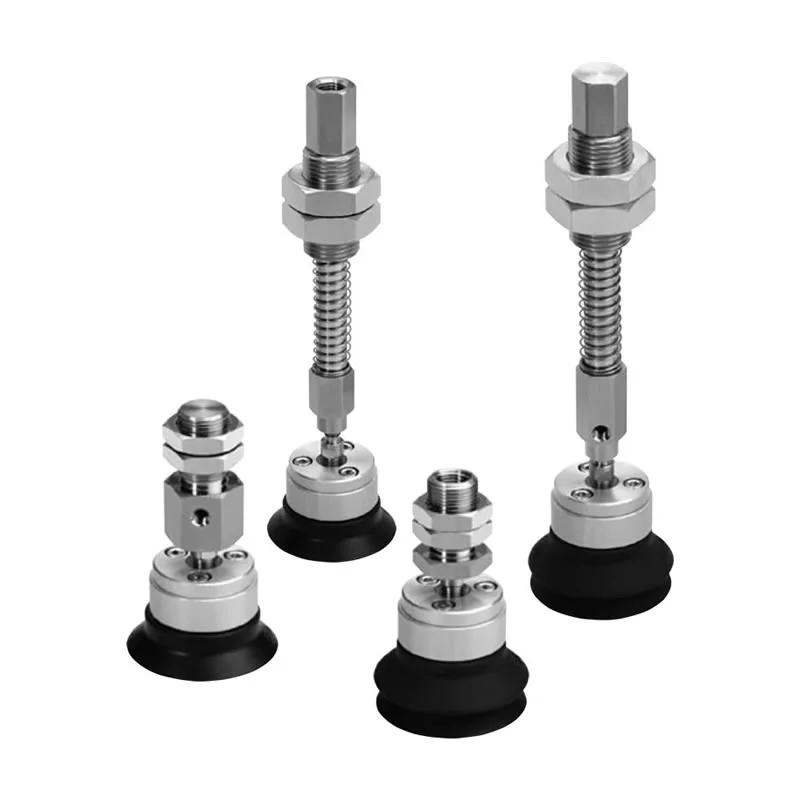

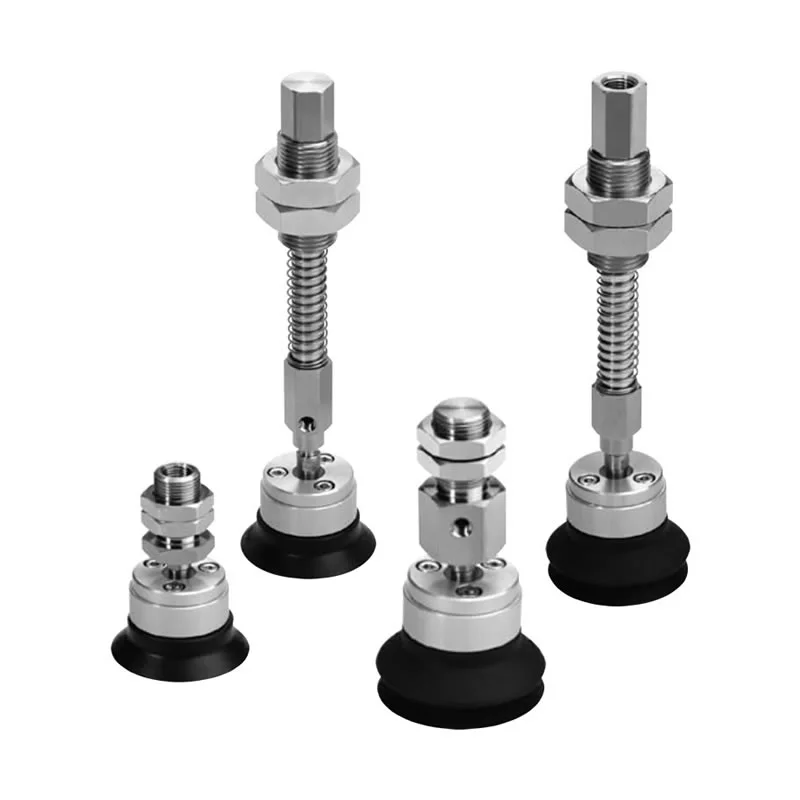

Høy stivhet kuleledd Vakuum sugekopper ZP2
Som en profesjonell produsent er vi dedikert til å gi deg høykvalitets kuleleddsvakuumsugkopper med høy stivhet ZP2. Produktene våre har eksepsjonell stabilitet, noe som gjør dem spesielt godt egnet for håndtering av tunge arbeidsstykker og de med ujevne overflater. Den unike kuleledddesignen tilpasser seg automatisk til skråstilte overflater, og forbedrer dermed sugepåliteligheten betydelig. Denne produktserien er tilgjengelig i et bredt spekter av størrelser og materialer – inkludert NBR, silikon, PU, FKM og EPR – og kan tilpasses for å møte dine spesifikke applikasjonskrav. Videre er en valgfri bufferdesign tilgjengelig for å gi omfattende overflatebeskyttelse for skjøre arbeidsstykker.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Høy stivhet kuleledd Vakuum sugekopper ZP2
ZP2-TF-serien Kraftig kuleleddstype med adaptervakuumputer
ZP2-TF-serien Kraftig kuleleddstype med buffervakuumputer
ZP2-XF-serien Kraftig kuleleddstype med adapter-vakuumputer
ZP2-XF-serien Kraftig kuleleddstype med buffervakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Som produsent av kostnadseffektive ZP2-vakuumsugkopper med høy stivhet, bruker Commaelec avanserte vakuumforseglings- og trykkholdende teknologier. Vakuumsugkoppene med høy stivhet ZP2 er en kraftig vakuumgriper designet for industriell automatiseringshåndtering. Den er spesielt konstruert for å gripe arbeidsstykker som er tunge, har ujevne overflater eller er plassert i en skråning. Ved å kombinere et strukturelt rammeverk med høy stivhet med en kuleleddsmekanisme, sikrer denne sugekoppen kraftig gripekraft mens den automatisk justerer vinkelen for å tilpasse seg arbeidsstykkets overflate optimalt, og forbedrer dermed både sugestabilitet og driftssikkerhet.
Nøkkelfunksjoner
Struktur med høy stivhet:Vakuumsugkoppene med høy stivhet ZP2 er ideell for håndtering av arbeidsstykker og er svært motstandsdyktig mot deformasjon
Design med kuleledd:Tilpasser seg ujevne eller skrånende overflater.
Kraftig sug:Sikrer stabil og pålitelig håndtering.
Flere størrelser og materialer:Tilpasser ulike driftsforhold.
Valgfri dempingsmekanisme:Minimerer kontaktpåvirkning og beskytter arbeidsstykket.
Fordeler
Høy stivhet og kraftig
Forsterket struktur designet for håndtering av tunge arbeidsstykker uten deformasjon
Opprettholder stabil sugekraft under kontinuerlig industriell drift
Produsert av Commaelec med streng kvalitetskontroll for lang levetid
Kuleledd / svingbar design
Tillater vinkeljustering for å passe ujevne eller skrånende overflater
Forbedrer tetningsytelsen og reduserer luftlekkasje
Forbedrer gripende stabilitet i ekte produksjonsmiljøer
Ulike putetyper
Flere putestrukturer tilgjengelig for å matche forskjellige arbeidsstykkeforhold
Støtter både glatte og lett strukturerte overflater
Fleksibelt utvalg basert på applikasjonsbehov
Flat med ribbe
Vakuumsugekoppene med høy stivhet ZP2 er egnet for flate og glatte overflater, som metallplater og glass
Ribbet design forbedrer forseglingen og forhindrer glidning
Gir konsekvent sug i høyhastighetsautomatisering
Belg
Egnet for buede eller ujevne overflater
Tilbyr dempende effekt og høydekompensasjon
Reduserer posisjoneringsfeil under plukk-og-plasser-oppgaver
Bredt utvalg av materialer
NB:Kostnadseffektiv og slitesterk for generell bruk
Silikon:Egnet for miljøer med høy temperatur
PU:Høy holdbarhet for hyppige operasjoner
FKM:Utmerket kjemisk motstand
Tilpassede materialer (f.eks. antistatiske) tilgjengelig fra Commaelec
Store diametre
Vakuumsugekoppene med høy stivhet ZP2 er tilgjengelig i et bredt spekter av diametre – fra φ40 til φ125 – for å imøtekomme ulike belastningskrav
Større diametre gir sterkere gripekraft for tunge deler
Enkelt valg basert på vekt og overflatetilstand
Fleksibel montering
Støtter interne og eksterne gjengeforbindelser
Kompatibel med adaptere og bufferbraketter
Vertikale eller laterale vakuuminntaksmuligheter for forskjellige oppsett
Bufferalternativer
Valgfri dempingstruktur reduserer støt under kontakt
Beskytter skjøre overflater som glass eller belagte materialer
Forbedrer håndteringssikkerhet og produktkvalitet
Søknader
Automatiserte produksjonslinjer og robotarmer
Metallplater, glasspaneler og håndtering av store komponenter
Litiumbatteri og elektronikkindustri (alternativer i rustfritt stål tilgjengelig)
Ethvert scenario som krever stabilt grep av tunge eller ujevne arbeidsstykker

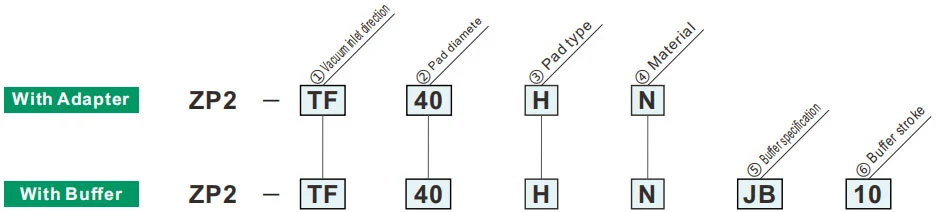

Hvordan bestille
| ① Vakuuminnløpsretning | |
| TF | Vertikal |
| XF | Lateral |
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
Grønt symbol er tilpassede modeller
| ⑥ Bufferslag | Pads diameter | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Pad type | |
| H | Flat med ribbe |
| HB | Type belg |
| ⑤ Bufferspesifikasjon | |
| JB | Roterende (messing, med bøssing) |
| JF | Roterende (stål, med bøssing) |
Fjærreaktiv kraft
| Tilkoblingsgjenge | Tiltrekkingsmoment ±5 %[N·m] | Bufferslag (mm) | Fjærreaktiv kraft[N] | ||
| Messing, med bøssing (JB) | Stål, med bøssing (JF) | Ved 0 slag | På fullt slag | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
