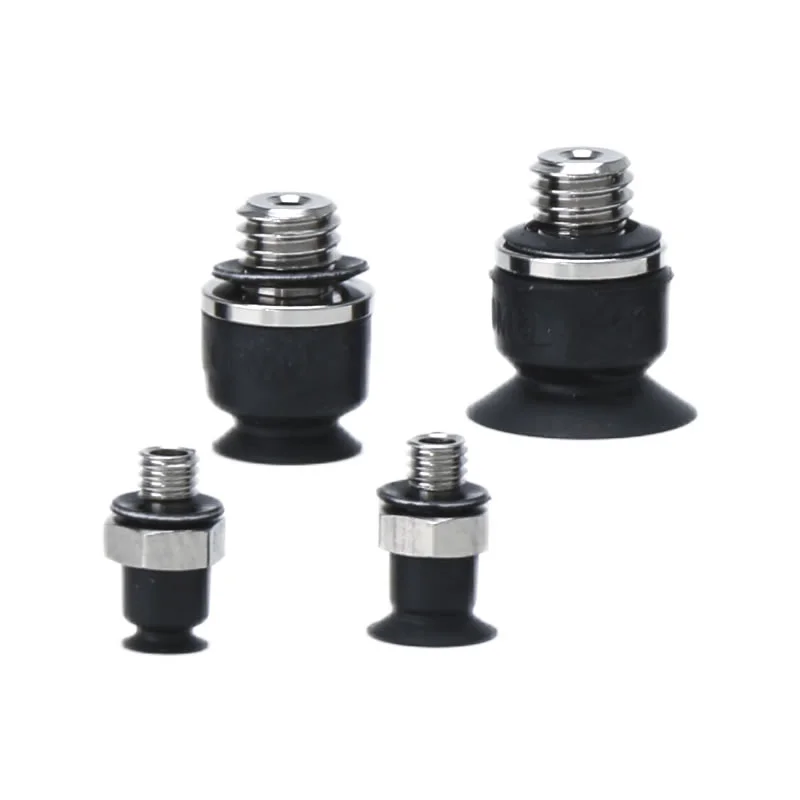

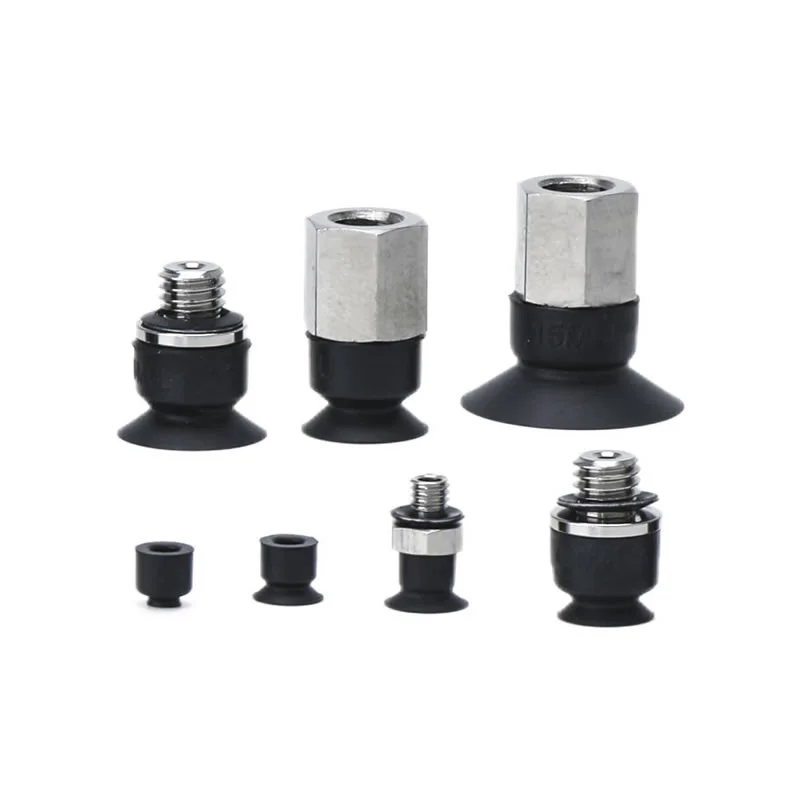

Korte vakuumsugekopper ZP2-MU
Som en ledende produsent i Kina tilbyr fabrikken vår tilpassede, korte vakuumsugekopper ZP2-MU (ø2-15 mm). Med lav profil for trange plasser og antistatisk silikon. Ved å bruke importert silikon, NBR og antistatiske materialer, kombinert med komponenter i helt rustfritt stål, er dette produktet egnet for bruk i litiumbatteri- og halvlederindustrien.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Korte vakuumsugekopper ZP2-EU
ZP2 Series Short-type Vacuum Pad Unit
ZP2-T-serien med adapter Kort-type vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Korte vakuumsugekopper ZP2-MU er designet med en kompakt struktur og gir stabil, pålitelig adsorpsjon.
Produktfunksjoner:
Denne lavprofilsugekoppen er ideell for installasjoner med begrenset plass. Den flate kontaktflaten sikrer tett tilpasning til arbeidsstykket, og leverer jevnt sug samtidig som deformasjon minimeres – noe som gjør den velegnet for presisjonshåndteringsoppgaver. Utvalgte modeller har antistatiske egenskaper, og oppfyller kravene til sensitive miljøer som elektronikkproduksjon.
Spesifikasjoner:

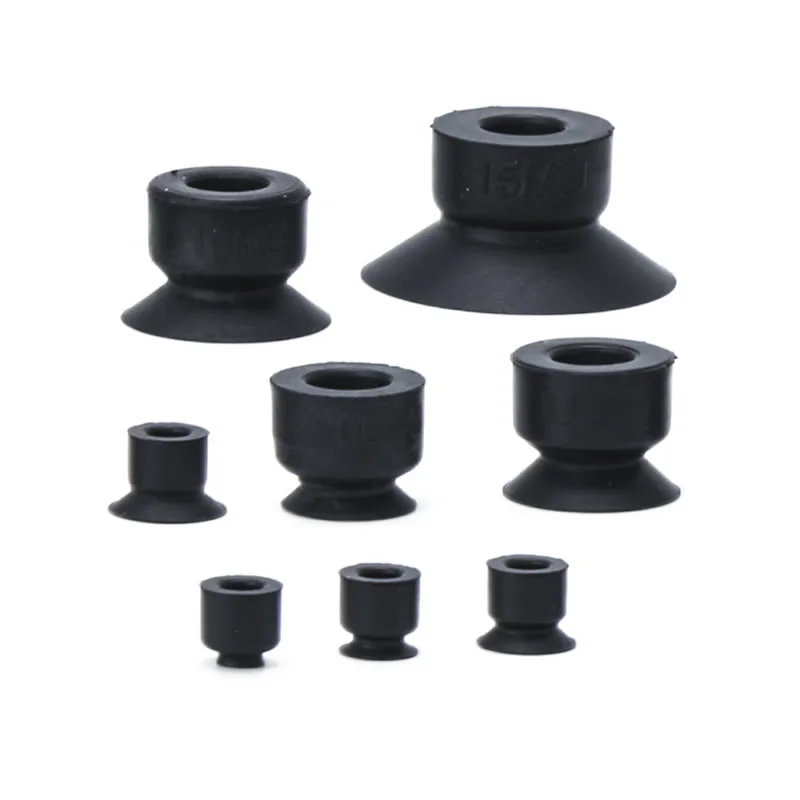

Tilgjengelig i et bredt spekter av små diametre, inkludert φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 og φ15, egnet for håndtering av små og lette komponenter.
Materialer:
Alternativene inkluderer NBR (nitrilgummi), importert silikon og antistatisk silikon, som tillater fleksibelt valg basert på temperatur, slitestyrke og behov for elektrostatisk beskyttelse.
Tilkoblingsalternativer:

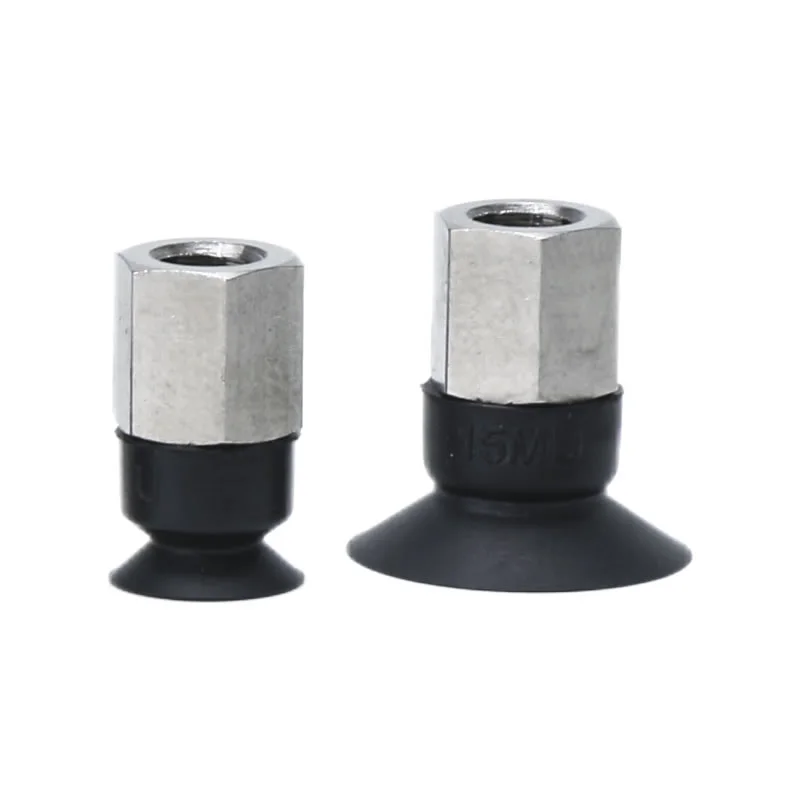

De korte vakuumsugekoppene ZP2-MU støtter flere monteringskonfigurasjoner, inkludert utvendige gjenger (A3) og innvendige gjenger (B5), noe som sikrer enkel integrering i et bredt spekter av utstyrssystemer.
FAQ
Hva er "MU"-typen i ZP2?
"MU"-typen refererer til en mini, ultrakompakt (mikro) design i ZP2-serien.
Svært små diametre (φ2–φ15) for presisjonshåndtering
Lavprofilstruktur for trange installasjonsplasser
Optimalisert for lette, små arbeidsstykker
Commaelec produserer korte vakuumsugekopper ZP2-MU med stabil dimensjonsnøyaktighet, som sikrer jevn ytelse i høypresisjonssystemer.
Hva er de viktigste fordelene med ZP2-MU?
Kompakt størrelse: ideell for tette layouter og begrenset plass
Stabil adsorpsjon: flat design sikrer pålitelig forsegling av små deler
Presisjonshåndtering: minimerer deformasjon under plukking og plassering
Materialfleksibilitet: NBR, silikon og antistatiske alternativer tilgjengelig
Høy konsistens: Commaelecs kontrollerte produksjon sikrer jevn kvalitet ved bulkbruk
Hva er applikasjonene?
Elektronikkindustri: brikker, små komponenter, PCB-håndtering (antistatiske alternativer tilgjengelig)
Presisjons samlebånd: små plast- eller metalldeler
Emballasjeautomatisering: lette gjenstander og raske syklusoperasjoner
Håndtering av mikrokomponenter: hvor plass og nøyaktighet er kritisk

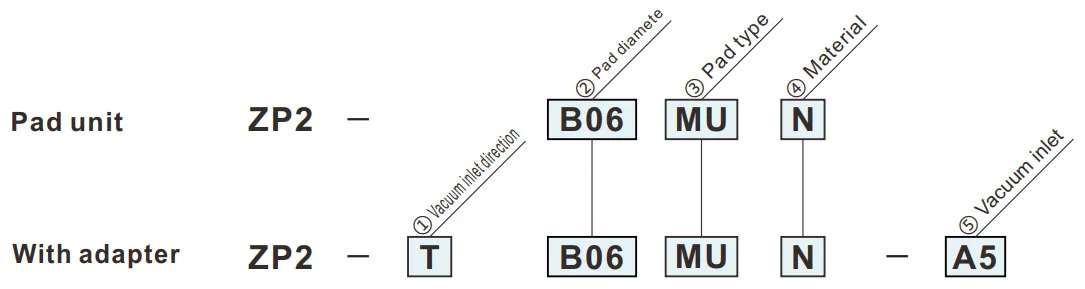

Hvordan bestille
- Plassbesparende i høyderetningen.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ③Pad type | |
| MU | Flat type |
|
⑤ Vakuuminntak
② Paddiameter (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (hann) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (hann) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (kvinne) | — | — | — | — | ● | ● | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
MU
Flat type
| Modell | øA | øB | øC | D | øE | av | øG | H | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Referansemodell: ZP2-B035MUN

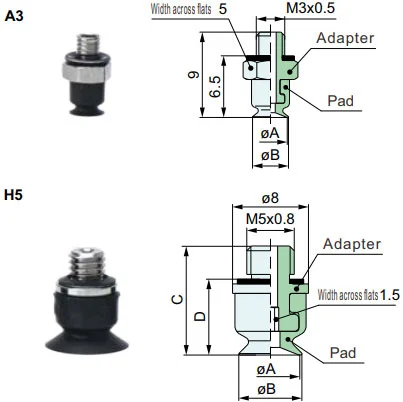

Adaptermonteringsdimensjoner
Gjeldende pute: B02MU/B035MU/B04MU/B05MU
Gjeldende pute: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertikal
A3,H5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Referansemodell: ZP2-TB10MUGS-H5
ZP2-T
Vertikal
B5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Referansemodell: ZP2-TB10MUGS-B5
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
