Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

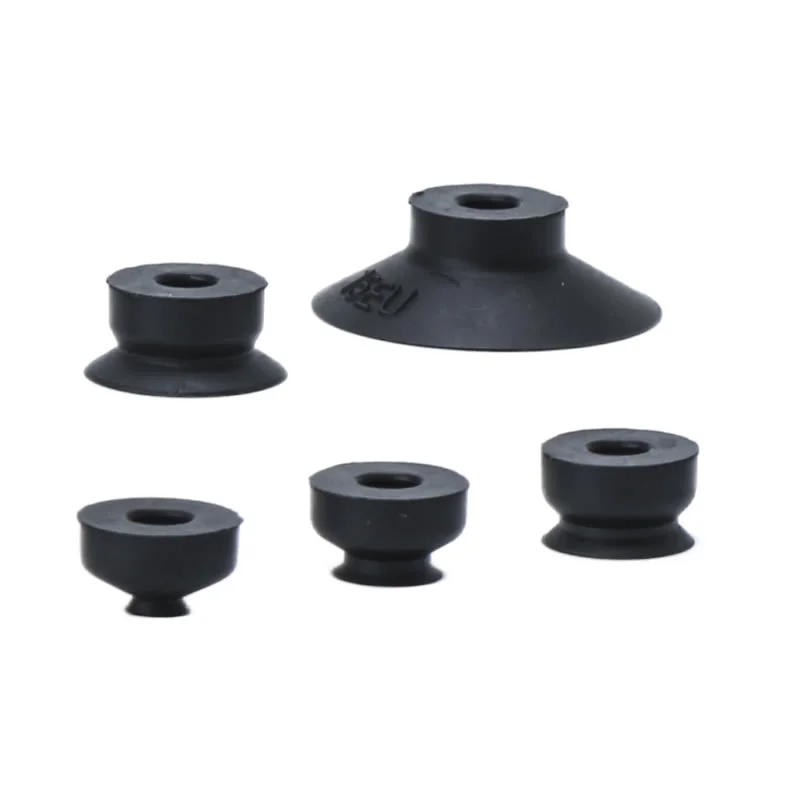

Korte vakuumsugekopper ZP2-EU
Som en ledende produsent i Kina tilbyr fabrikken vår de tilpassede korte vakuumsugekoppene ZP2-EU (diameter ø2–15 mm). Denne serien har en ultratynn, flat profil og er spesielt designet for bruk i trange rom. Ved å bruke antistatisk silikonmateriale av høy kvalitet, leverer Commaelec en profesjonell løsning som sikrer stabil, rynkefri sugeytelse. Vi har et klart lager av A5/H5 gjengespesifikasjoner og rustfrie stålbeslag, noe som gjør denne serien til et ideelt valg for applikasjoner innen elektronikkproduksjon og produksjonslinjer for litiumionbatterier.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Korte vakuumsugekopper ZP2-EU
ZP2 Series Short-type Vacuum Pad Unit
ZP2-T-serien med adapter Kort-type vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs

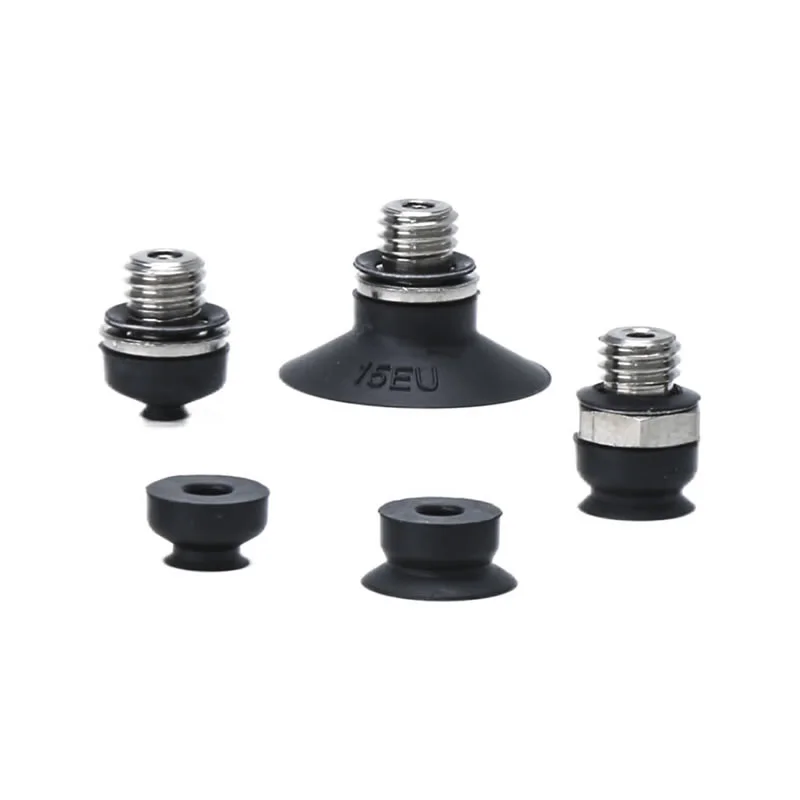

De korte vakuumsugekoppene ZP2-EU er produsert av Zhejiang Comma Electric Co., Ltd.; vi er en av de ledende produsentene og leverandørene i Kina. ZP2 EU lavprofil flat sugekopp har egenskapene til lite volum og stabil adsorpsjon.
Produktfunksjoner:Denne kompakte sugekoppen har en lav profil for plassbesparende design, ideell for trange steder. Den flate overflaten sikrer en tettsittende passform mot arbeidsstykkets overflater, og gir stabil vedheft samtidig som den effektivt forhindrer deformasjon under drift, noe som gjør den perfekt for presisjonshåndtering. Utvalgte modeller inkluderer antistatiske egenskaper, som oppfyller driftskravene til sensitive miljøer som elektronikkindustrien.
Spesifikasjoner:De korte vakuumsugekoppene ZP2-EU er tilgjengelig i forskjellige diametre, inkludert φ2, φ4, φ6, φ8 og φ15.
Sugekoppmaterialer:Vanlig brukte materialer inkluderer nitrilgummi (NNBR), importert silikon og antistatisk silikongummi, med hvert materiale skreddersydd til spesifikke arbeidsmiljøer og delkrav.
Tilkoblingsalternativer:Tilgjengelig i ulike typer inkludert utvendige gjenger (A5) og utvendige gjenger (H5).
FAQ
Hvilke størrelser er tilgjengelige?
Korte vakuumsugekopper ZP2-EU er vanligvis tilgjengelige i standarddiametre som φ40, φ50, φ63, φ80, φ100 og φ125.
Mindre størrelser: egnet for kompakt utstyr og lette deler
Større størrelser: gir sterkere sug for større arbeidsstykker
Comma factory opprettholder et stabilt lager og støtter også tilpassede størrelser basert på prosjektkrav.
Hva er "Short-type"?
"Short-typen" refererer til en lavprofils, kompakt struktur:
Redusert totalhøyde for plassbegrensede installasjoner
Raskere respons i høyhastighets pick-and-place-systemer
Bedre stabilitet når den er montert i tette robot- eller automatiserte oppsett
Denne utformingen er spesielt nyttig der installasjonsplassen er begrenset, men ytelsen ikke kan kompromitteres.
Hva er forskjellen mellom EU og andre ZP2-typer?
ZP2-EU (Short-type): mer kompakt, optimalisert for utstyr i europeisk stil og plassbesparende oppsett
Standard ZP2: mer generell bruk, med bredere strukturelle konfigurasjoner
EU-type fokuserer ofte på kompakthet, standardiserte grensesnitt og rask integrasjon
Comma sikrer kompatibilitet og konsistent kvalitet på tvers av ulike konfigurasjoner for å møte ulike markedsbehov.
Hvordan er de montert?
Korte vakuumsugekopper ZP2-EU støtter fleksible monteringsalternativer:
Innvendige eller eksterne gjengeforbindelser
Kompatibel med adaptere og bufferbraketter
Alternativer for vertikale eller laterale vakuumporter
Hvorfor velge komma?
Sterk FoU-evne:Profesjonelt team støtter skreddersydde løsninger for ulike automatiseringsbehov
One-Stop Supply:Bredt produktspekter forenkler innkjøp og systemintegrasjon
Fleksibel tilpasning:Dimensjonene, materialene og strukturen til korte vakuumsugekopper ZP2-EU kan alle tilpasses i henhold til dine spesifikke krav.
Rask respons:Rask teknisk støtte og levering fra en pålitelig

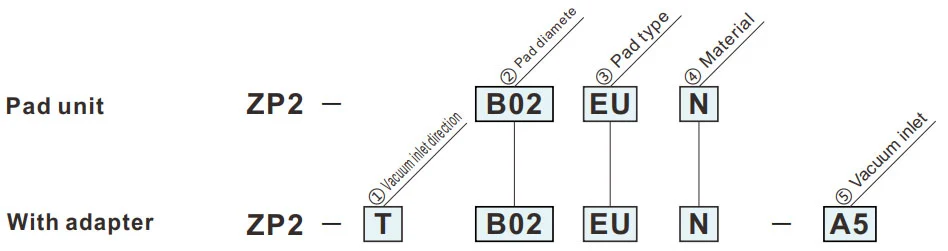

Hvordan bestille
- Plassbesparende i høyderetningen.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ③Pad type | |
| EU | Flat type |
| ②Paddiameter (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑤ Vakuuminntak | |
| A5 | M5x0,8 (Hexagon O.D.) |
| H5 | M5x0,8 (Heksagon hode) |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
EU
Flat type
| Modell | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Referansemodell: ZP2-B02EUS

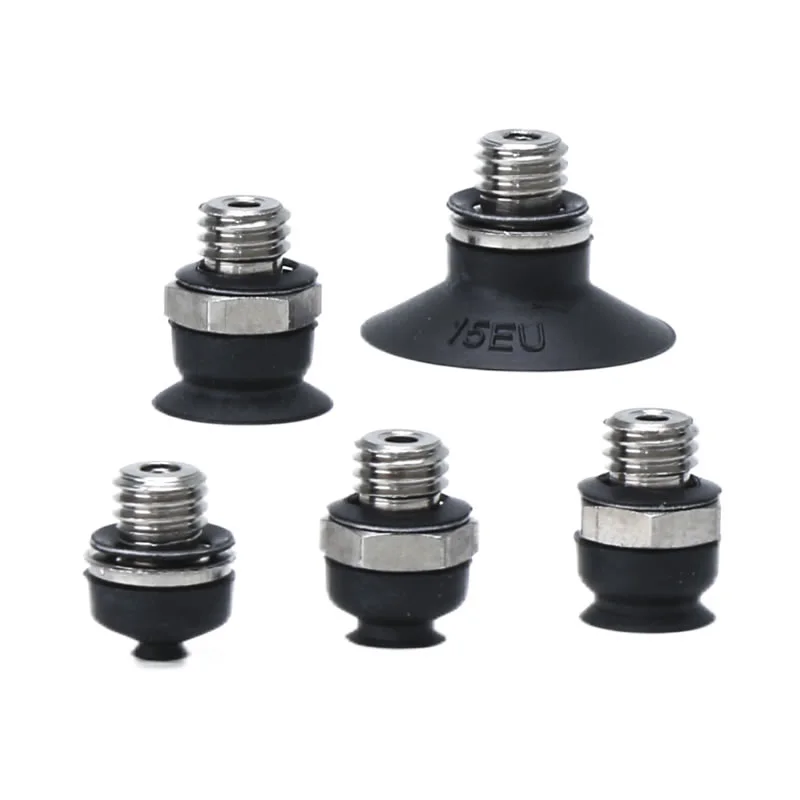

Adaptermonteringsdimensjoner
ZP2-T
Vertikal
A5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Referansemodell: ZP2-TB06EUGS-A5
ZP2-T
Vertikal
H5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Referansemodell: ZP2-TB06EUGS-H5
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
