Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

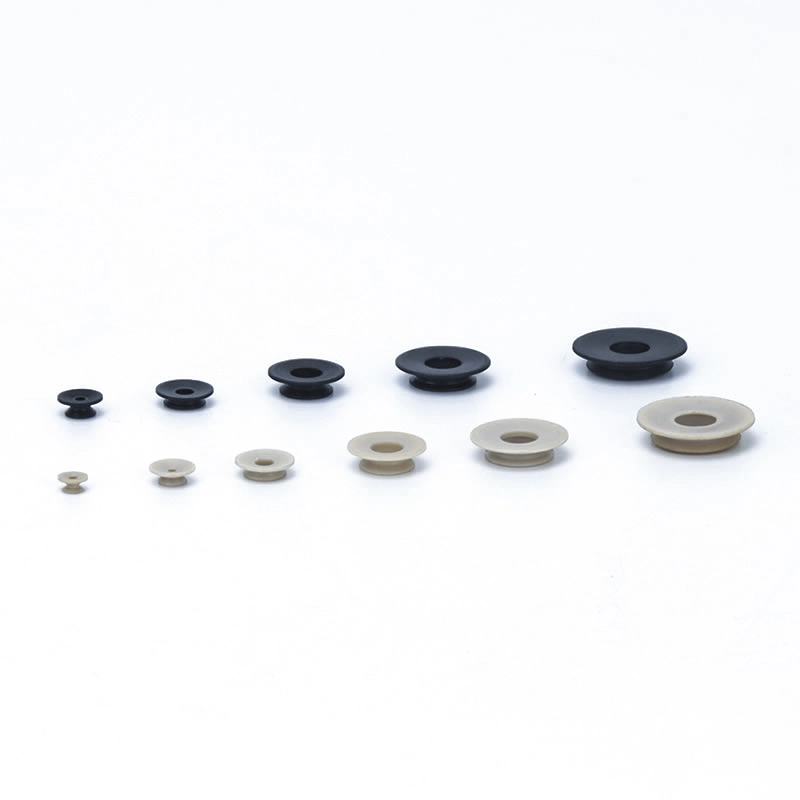

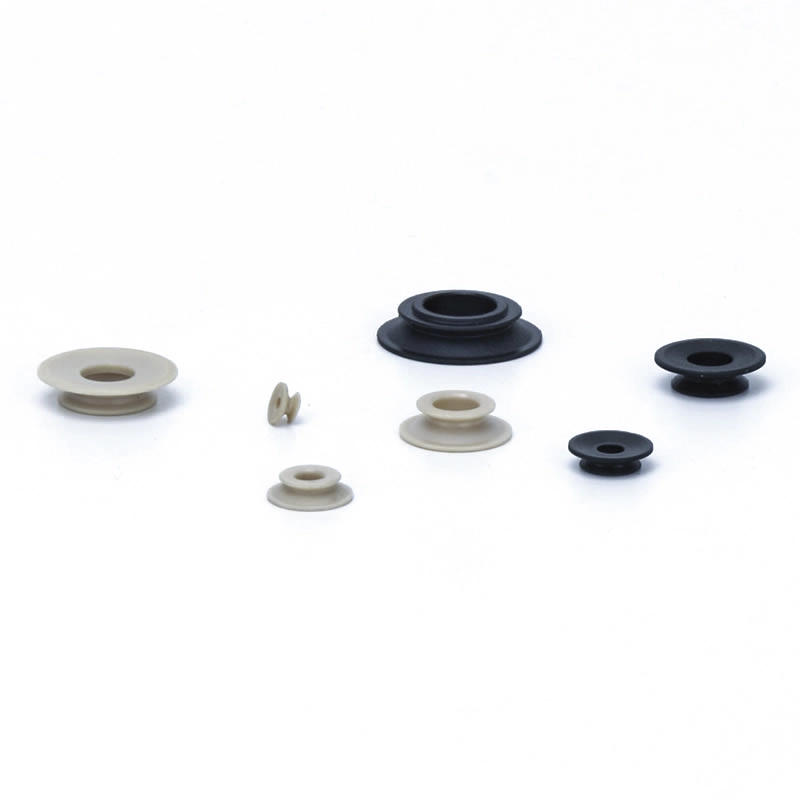

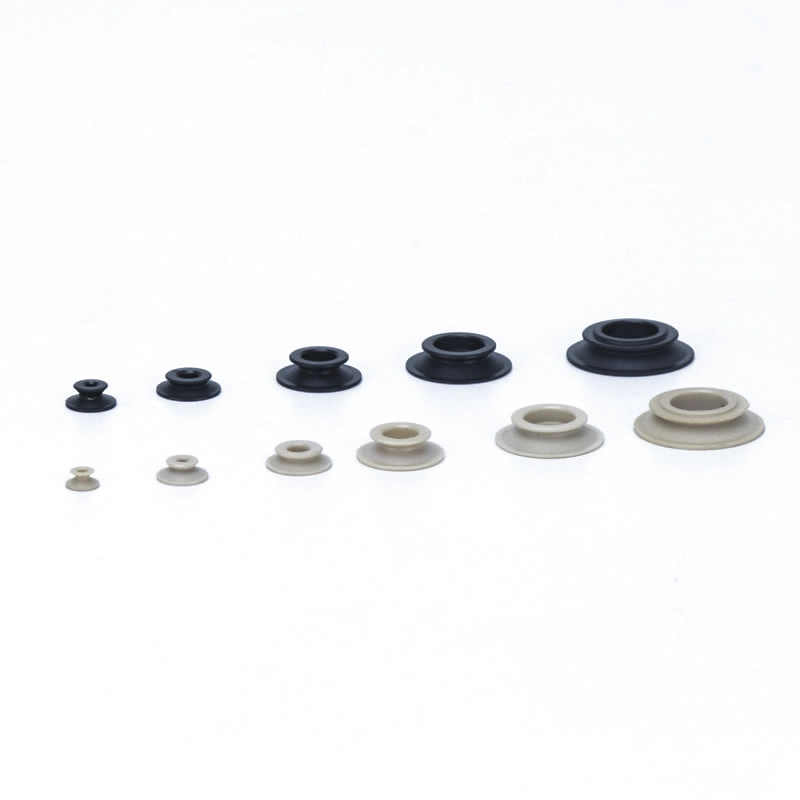

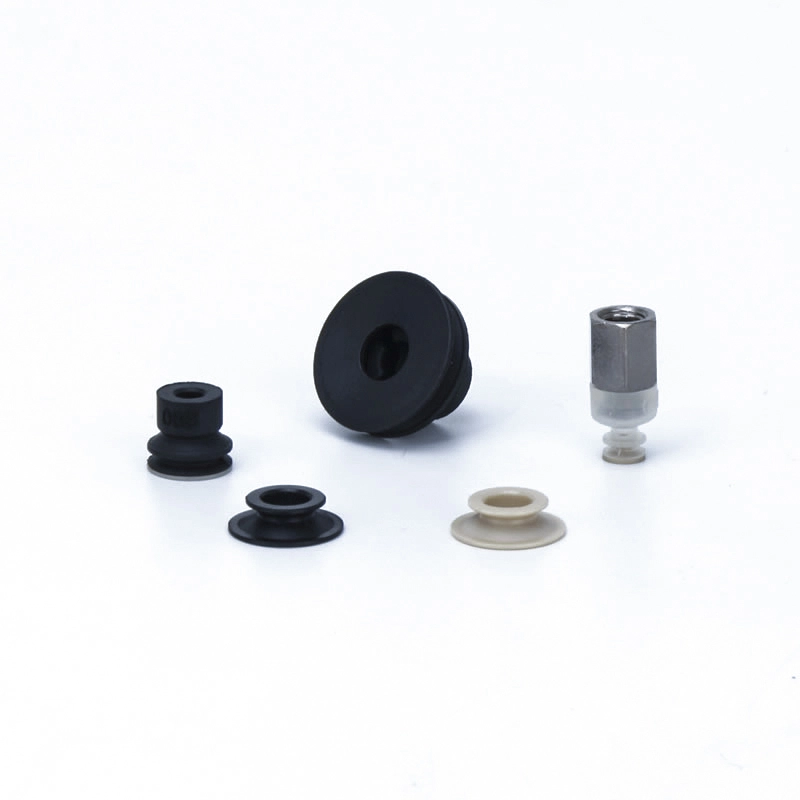

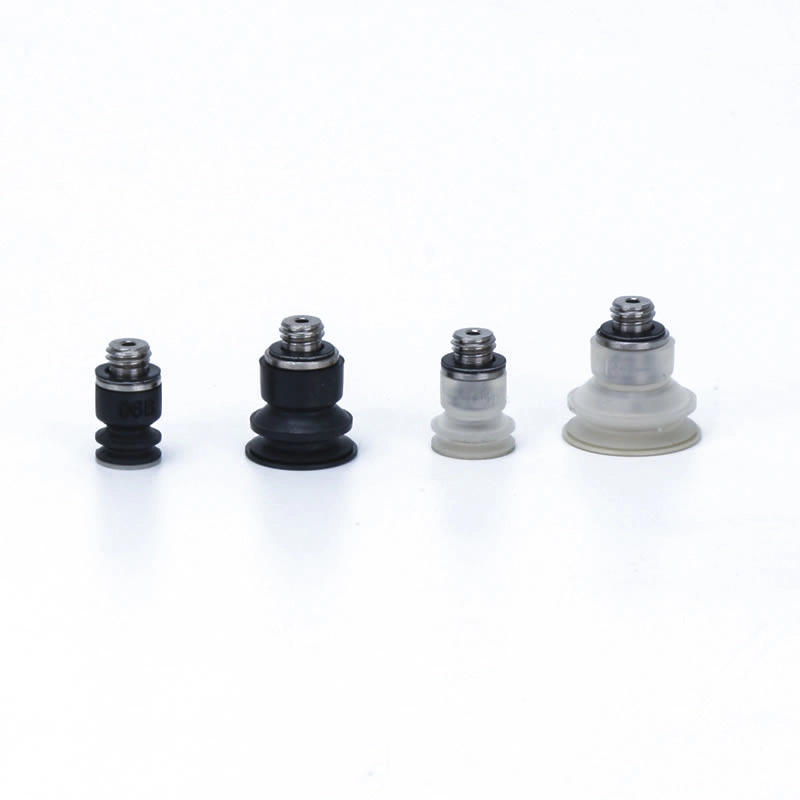

Merkefrie vakuumsugekopper ZP3
Merkefrie vakuumsugekopper ZP3 fra Commaelec er kompakte sugekopper (φ4–16mm) med innebygde teleskopbuffere for minimalt med støv. Ideell for fotovoltaiske paneler, halvlederskiver, optiske linser, OLED/LCD-paneler og medisinske komponenter, de tilbyr tilpassede alternativer, fleksibel installasjon, antistatiske materialer og tilbehør i rustfritt stål.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Merkefrie vakuumsugekopper ZP3
ZP3-serien Merkefri harpiksfestepute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Merkefrie vakuumsugekopper ZP3 er presisjonsdesignede mini-sugekopper laget i Kina, konstruert for å håndtere ømfintlige overflater uten å forårsake riper eller merker. Bygget med høykvalitets silikon og valgfrie PEEK-fester, gir de pålitelig vedheft, minimal støvgenerering og stabil vakuumytelse. Disse sugekoppene er ideelle for automatisering i sensitive bransjer som elektronikk, solceller og medisinsk utstyr.
Søknader
Solcellepaneler:Sikker transport og installasjon uten å skade glassoverflater.
Halvlederskiver (silisium):Nøyaktig håndtering av skjøre wafere under produksjon.
Optiske linser (glass/harpiks):Sikkert grep for linsemontering uten overflateskader.
Elektroniske skjermer (OLED/LCD-paneler):Overføring og plassering uten riper.
Komponenter for medisinsk utstyr:Håndtering av tilbehør til kirurgiske instrumenter eller ømfintlige deler på en sikker måte.
Nøkkelfunksjoner
Merkefri design:Forhindrer riper eller overflateskader under håndtering.
Kompakt størrelse:Tilgjengelig i minidiametre (4–16 mm), egnet for trange steder.
Materialer av høy kvalitet:Ikke-merkende vakuumkopper er tilgjengelige i silikon- og PEEK-alternativer, og tilbyr utmerket kjemisk motstand og varmebestandighet.
Minimalt støv:Innebygd teleskopbuffer reduserer støvutvikling i sensitive miljøer.
Fleksibel installasjon:Vertikal eller lateral vakuuminnløpsorientering; kan inkludere adaptere eller rustfrie braketter.
Tilpassbare alternativer:Skreddersydde løsninger for spesifikke industrielle behov.
FAQ
Q1: Hvilke bransjer drar mest nytte av disse sugekoppene?
A: Elektronikk, fotovoltaikk, optikk, halvledere og medisinsk presisjonsproduksjon.
Q2: Kan jeg tilpasse sugekoppstørrelsen eller materialet?
A: Ja, merkefrie vakuumsugekopper ZP3 er tilgjengelig i forskjellige diametre, silikon- eller PEEK-materialer, og valgfritt antistatisk eller rustfritt ståltilbehør.
Q3: Hvordan reduserer disse koppene overflateskader?
A: De myke materialene med høy elastisitet og den nøyaktige vakuumtrykkkontrollen sikrer at det ikke oppstår riper eller merker under løfting og plassering.
Hvordan bestille
- Ingen adsorpsjonsmerker (gummibestanddeler) er igjen på arbeidsstykket.
>Unngå direkte kontakt mellom arbeidsstykket og gummien ved å installere et PEEK-feste på belgputen for å forhindre overføring av gummibestanddeler. - Ideell for belgpute i ZP3-serien (ø4 til ø16)
| ②Paddiameter (mm) | |
| Symbol | Gjeldende pute |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ Vedleggsmateriale | |
| P | KIKK |
| fastlege | Ledende PEEK |
| M | POM |
| GM | Ledende POM |
- Når du bestiller med en pute, sett "*", under delenummeret til puten som vist nedenfor. Merk at puten ikke leveres med vedlegget montert.
- Når festet er laget av ledende PEEK, bruk ledende materiale til puten.
- Rengjør produktet før du bruker tilbehøret.
- Dette produktet rengjøres ikke etter maskinering. Hvis produktet brukes i den tilstanden det sendes i, kan restmateriale etterlates på arbeidsstykkene. Rengjør før bruk.
- Hvis kontakt med hardt materiale er et problem, ikke bruk dette produktet.
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
K
Harpiksfeste
| Modell | øA | øB | øC | D | P | Adapter pute ingen. |
||||||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||||
| ZP3 | 04 | K |
P fastlege M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Når festet er laget av ledende PEEK, bruk ledende materiale til puten.
Referansemodell: ZP3-08KGP Adapterpute for referanse: ZP3-08BGN / ZP3-08BGS
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
| Pad type | Pads diameter (mm) | Søknad | Typiske arbeidsstykkeoverflater og former | |||||||
| Flat | Vinket | Skrå | Ulike høyder | Konveks | Fet | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annonse | Flat (U) |
|
ø1,5~ø3,5 | For adsorpsjon av arbeidsstykker med flat og ikke deformert overflate | ⚪ | X | X | X | X | X |
| Flat med spor (UM) |
|
ø4~ø16 | For et arbeidsstykke som sannsynligvis vil deformeres | ⚪ | X | X | X | X | △ | |
| Belger (B) |
|
ø4~ø16 | For adsorpsjon av arbeidsstykker med skrå overflate | ⚪ | △ | ⚪ | X | △ | X | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
