Lavfriksjon Direktemontering Vakuumsugekopper ZP3
Commaelec er en profesjonell produsent og leverandør som spesialiserer seg på lavfriksjon direktemonterte vakuumsugekopper ZP3 av lavfriksjon, direktemonterte vakuumsugekopper. Disse kompakte enhetene varierer i diameter fra 4 mm til 16 mm, og er spesielt utviklet for elektronikkindustrien. Med en innebygd teleskopisk bufferstang som genererer minimalt med støv, er de spesielt godt egnet for bruk i presisjonselektronikk, medisinske og farmasøytiske applikasjoner.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Lavfriksjon Direktemontering Vakuumsugekopper ZP3
ZP3-T-serien med lavfriksjonsbuffer, kompakt vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs

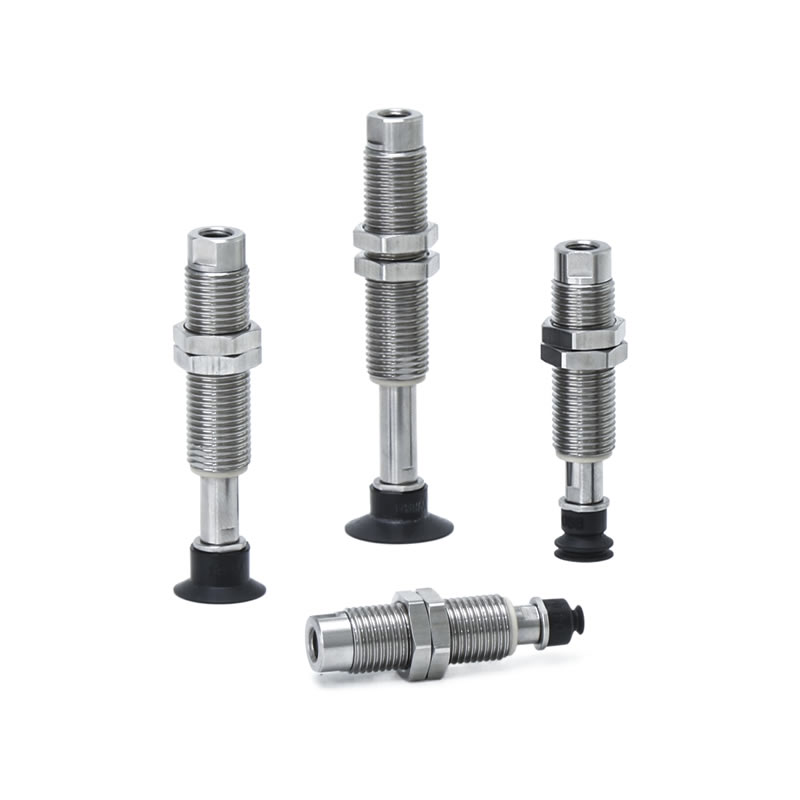

Lavfriksjons direktemonterte vakuumsugekopper ZP3 er kompakte, presisjonskonstruerte sugekopper designet for elektronikk-, medisinsk- og farmasøytisk industri. Med diametre fra 4 mm til 16 mm, har disse vakuumkoppene en innebygd teleskopisk bufferstang som minimerer støvgenerering, og sikrer trygg og ren håndtering av ømfintlige komponenter.
Hva er en lavfriksjon direktemonterte vakuumsugekopper ZP3?
En spesialisert vakuumpute med direkte monteringsmulighet for automatiserte systemer.
Inneholder en teleskopisk buffer med lav friksjon, som reduserer slitasje og forurensning under gjentatte sykluser.
Kompatibel med vertikale og laterale vakuuminnløpsretninger, tillater fleksibel installasjon i tette produksjonslinjer.
Tilgjengelig i høykvalitets gummi, silikon og antistatiske materialer, med valgfrie adaptere og tilbehør i helt rustfritt stål for litiumbatteriapplikasjoner.
Søknader
Presisjonselektronikkhåndtering, som kretskort og mikrobrikker.
Medisinsk og farmasøytisk montering, der renslighet og lav forurensning er kritisk.
Integrasjon i robotiske plukke-og-plasser-systemer og automatiserte samlebånd.
Håndtering av små maskinvare- og litiumbatterikomponenter som krever minimalt med støvutvikling.
Fordeler
Kompakt design med lav friksjon minimerer slitasje, støv og vedlikehold.
Høy tilpasningsevne, støtter flere vakuuminnløpsorienteringer og bufferkonfigurasjoner.
Vakuumsugkoppene med lav friksjon ZP3 er konstruert av slitesterke materialer – som silikon og gummi – for å sikre stabil og langvarig suging, og gir dermed en forlenget levetid.
Fleksible alternativer med adaptere, bufferbraketter og tilbehør i rustfritt stål for spesialiserte industrielle behov.
Kostnadseffektiv Kina-laget produksjon med moden teknologi og stabil forsyningskjede sikrer rettidig levering og ytelse av høy kvalitet.
Hvorfor velge Commaelec?
Pålitelig produsent og leverandør med egen produksjon og omfattende lager.
Variert produktportefølje inkludert flere spesifikasjoner, former og materialalternativer.
Moden teknologi som sikrer sterk vedheft, stabilitet og sikker materialhåndtering.
Kundeorientert service med rask respons, tilpasning og teknisk støtte for sømløs integrasjon.
Hvordan bestille
- Redusert partikkel under 1/10 (sammenlignet med tidligere produkter).
- Kobberlegering ubrukt.
- Med lav friksjon, lav støy! Støynivå 45dB.
- Glatt opp og ned beveger seg i henhold til en anti-eksentrisk struktur.
- Fast aksel problem i henhold til rørspenning var løst!
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad type | |
| UM | Flat med rille |
| B | Belg |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑤ Bufferspesifikasjon | |
| D | Roterende (lavfriksjon) |
| ⑥ Bufferslag (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuuminntak | |
| B5 | M5 x 0,8 |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.

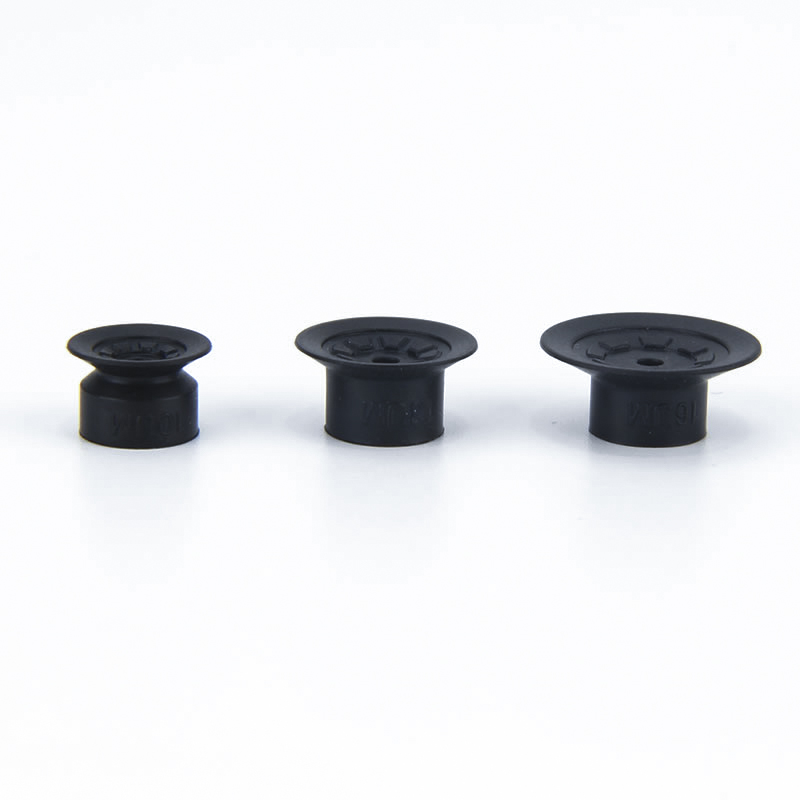

UM
Flat med rille
| Modell | A | B | C | D | Buffer | |||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spes. |
⑥ Buffer slag |
⑧ Vakuum innløp |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referansemodell: ZP3-T16UMND15-B5
B
Belg
| Modell | A | B | C | D | Buffer | |||||||
|
① Vakuum innløp retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spes. |
⑥ Buffer slag |
⑧ Vakuum innløp |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referansemodell: ZP3-T08BND6-B5
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
| Pad type | Pads diameter (mm) | Søknad | Typiske arbeidsstykkeoverflater og former | |||||||
| Flat | Vinket | Skrå | Ulike høyder | Konveks | Fet | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annonse | Flat (U) |
|
ø1,5~ø3,5 | For adsorpsjon av arbeidsstykker med flat og ikke deformert overflate | ⚪ | X | X | X | X | X |
| Flat med spor (UM) |
|
ø4~ø16 | For et arbeidsstykke som sannsynligvis vil deformeres | ⚪ | X | X | X | X | △ | |
| Belger (B) |
|
ø4~ø16 | For adsorpsjon av arbeidsstykker med skrå overflate | ⚪ | △ | ⚪ | X | △ | X | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
