Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

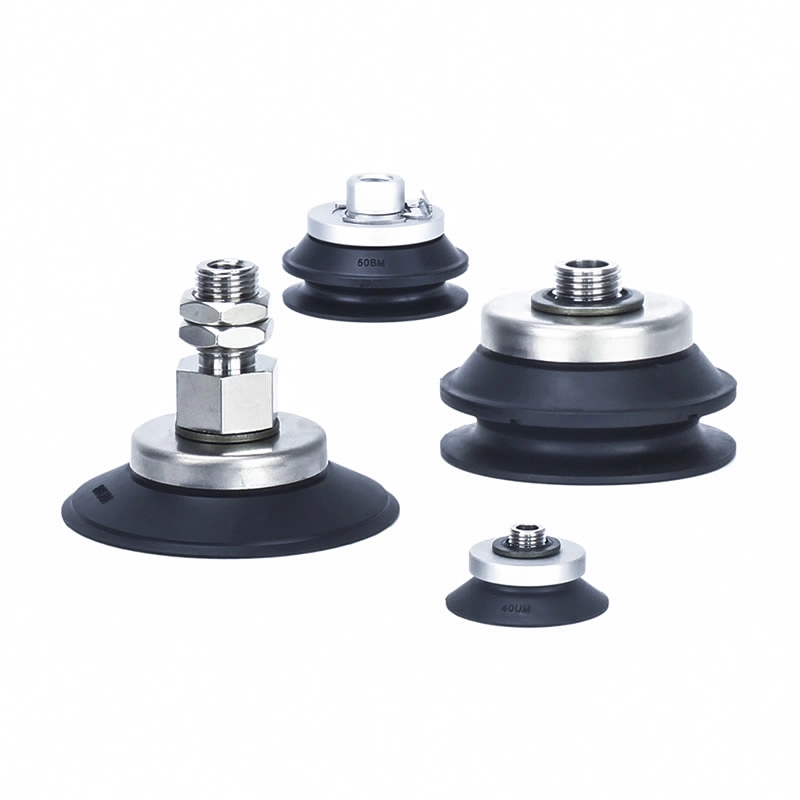

Vakuumsugekopper med høy stivhet ZP3E
Vakuumsugekopper med høy stivhet ZP3E er designet for tung belastning av store eller porøse arbeidsstykker. Med en rillet tetningsflate og trekkspillstruktur sikrer de sterk vedheft på ujevne overflater. De er ideelle for glass, metallplater og emballasje, og leverer stabilt grep, håndtering uten merking og pålitelig ytelse i automasjonssystemer med høy flyt. Det er også mye brukt i produksjonslinjer på tvers av bransjer, inkludert elektronikkproduksjon, bilmontering og logistikksortering.
Klikk og start utvalget
》Gå tilbake til produktinformasjon

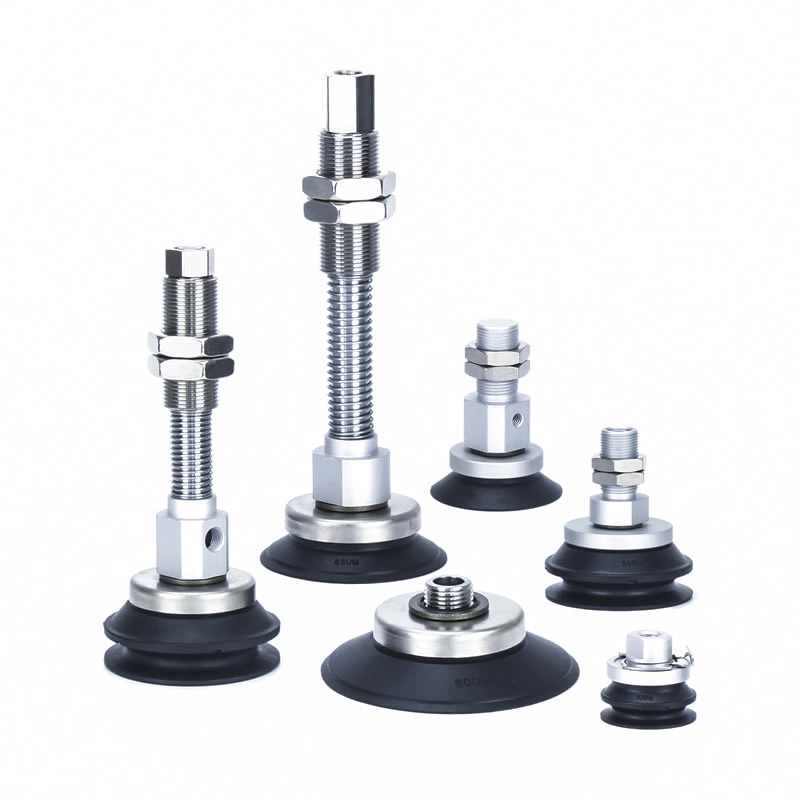

Vakuumsugekopper med høy stivhet ZP3E

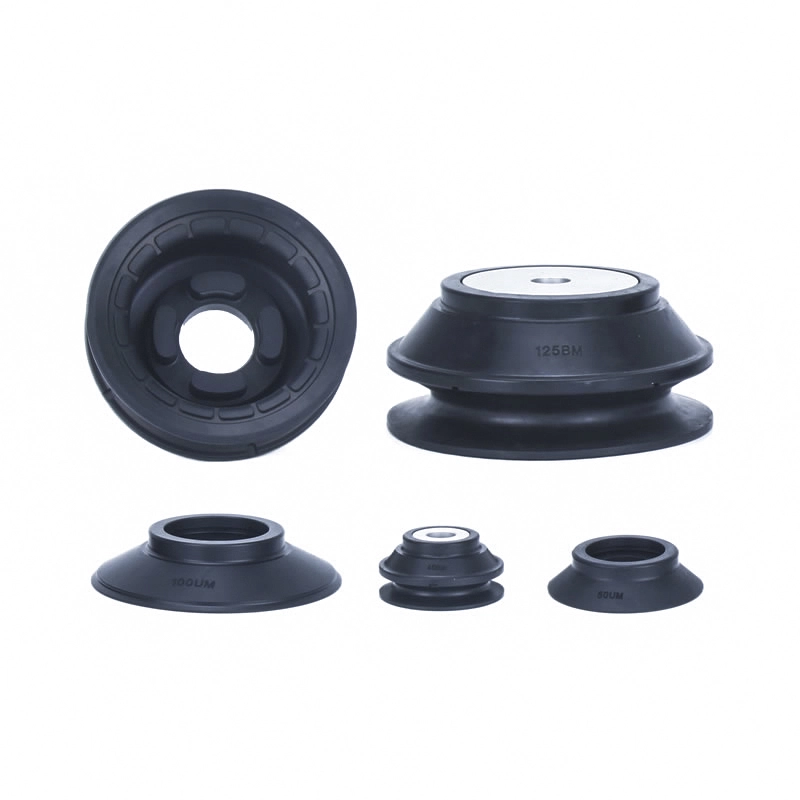

ZP3E-serien Vakuumputeenhet med høy stivhet
ZP3E-T-serien med adapter Vakuumputer med høy stivhet

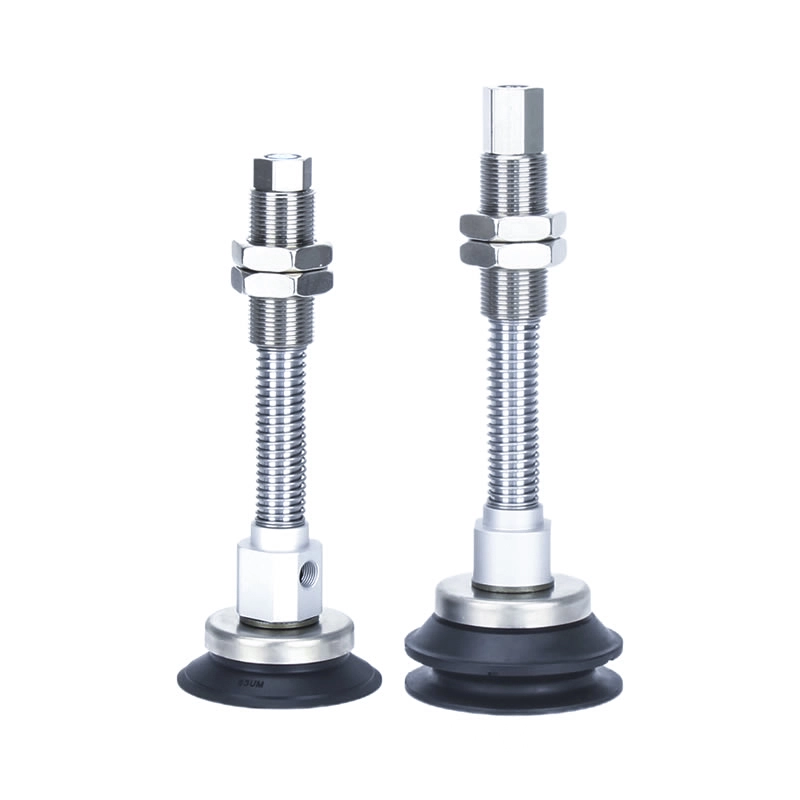

ZP3E-T-serien med buffer Vakuumputer med høy stivhet

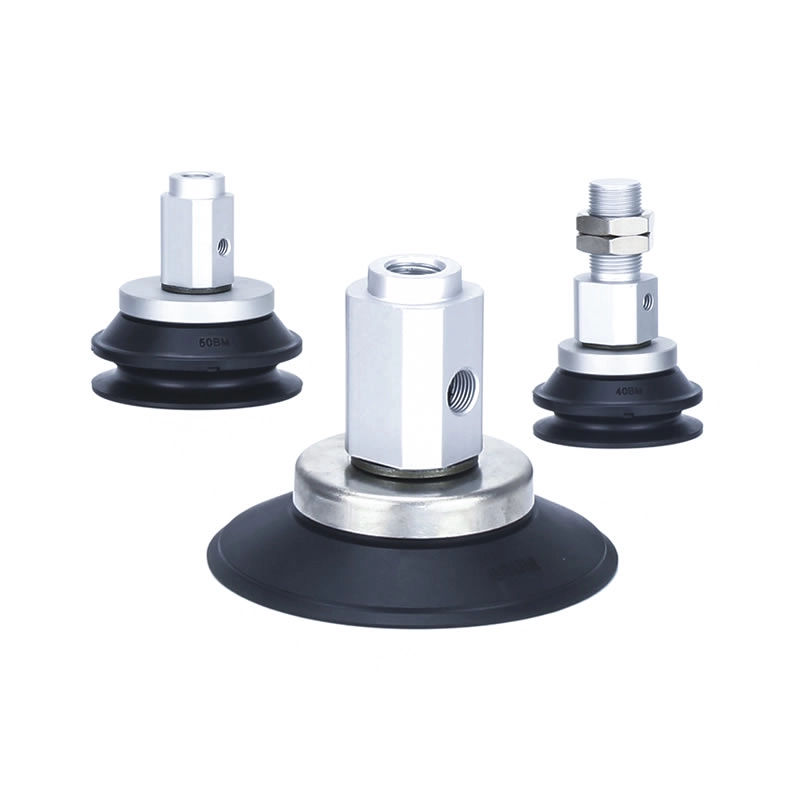

ZP3E-Y-serien med adapter Vakuumputer med høy stivhet
ZP3E-Y-serien med buffer Vakuumputer med høy stivhet
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Vakuumsugkoppene med høy stivhet ZP3E er vakuumkopper av industrikvalitet designet for tung belastning og håndtering av store arbeidsstykker. De er ideelle for bruksområder som krever sterk vedheft, høy lufttetthet og stabilt grep, selv på ujevne eller svakt permeable overflater.
Nøkkelfunksjoner
Kraftig håndteringsevne
Vakuumsugekoppene med høy stivhet ZP3E er designet spesielt for store og tunge arbeidsstykker, som papp, glasspaneler og metallplater
Diameterområde:32 mm til 125 mm
Tilgjengelig i enkeltlags og dobbeltlags konfigurasjoner
Forbedret tetningsytelse
Rillet sugeoverflate forbedrer grepstabiliteten og opprettholder vakuum
Trekkspillformet tetningsstruktur tilpasser seg skrå eller ujevne overflater
Sikrer pålitelig vedheft selv for buede eller uregelmessige arbeidsstykker
Optimalisert for porøse materialer
Egnet for papp, papp og andre permeable materialer
Fungerer effektivt med høystrømsvakuumsystemer
Opprettholder jevnt sug til tross for liten luftlekkasje
Fleksibel installasjon
Flere monteringsmuligheter for forskjellige automatiseringsoppsett
Kompatibel med robotarmer og automatiserte produksjonslinjer
Søknader
Industrielt automasjonsutstyr
Maskiner for forming av papirbokser:Transportere og plassere pappark
Emballasjesystemer:Stable og flytt tunge kartonger og materialer
Robotautomatisering:Stabilt grep og rask utløsning i samlebånd
Håndtering av arbeidsstykker
Glassbehandling:Ikke-merkende håndtering av glatte, tunge glasspaneler
Metall- og plastplater:Stålplater, aluminiumsplater og tykke plastplater
Logistikk og lager:Automatisert stabling av tunge produkter
Ytelsesfordeler
Struktur med høy stivhet sikrer stabilitet under håndtering av tung last.
Ikke-merkende design beskytter sensitive overflater – som glass – mot skade.
Robust vakuumoppbevaringsevne sikrer pålitelig drift i krevende miljøer.
Vakuumsugkoppene med høy stivhet ZP3E er egnet for bruk i elektronikk-, bil-, logistikk- og produksjonsindustrien.
Hvorfor velge Kina-laget ZP3E vakuumkopper
Kostnadseffektiv produksjon med pålitelig ytelse
Moden teknologi med høykvalitets silikon og avansert vakuumforsegling
Bredt produktspekter for å møte ulike industrielle behov
Stabil forsyningskjede som sikrer rask og konsistent levering

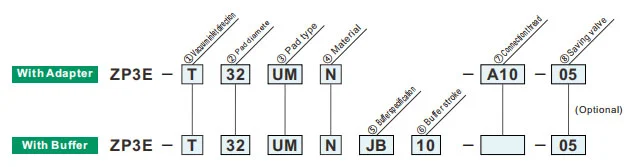

Hvordan bestille
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad type | |
| UM | Flat type med spor |
| BM | Belgtype med ribber og spor |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑧ Plate | |
| Null | Uten plate |
| P | Med plate |
|
Modell
②Paddiameter (mm)
|
Flat type med spor (UM) | Belgtype med ribber og spor (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| Y | Lateral |
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad type | |
| UM | Flat type med spor |
| BM | Belgtype med ribber og spor |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑦ Vakuuminntak | ZP3E-T /Vertikal | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Mannlig tråd | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Kvinnelig tråd | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤ Bufferspesifikasjon | |
| JB | Roterende (messing, med bøssing) |
| JF | Roterende (stål, med bøssing) |
| KB | Ikke-roterende (messing, med bøssing) |
| ⑦ Vakuuminntak | A14 | Null | A18 | Null | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Bufferslag | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Spareventilens faste åpning | |||
| størrelse (mm) |
Pads diameter | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Referanse SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Fjærreaktiv kraft
| Tilkoblingsgjenge | Tiltrekkingsmoment±5 % [N·m] | Bufferslag (mm) | Fjærreaktiv kraft[N] | ||
| Messing, med bøssing (JB/KB) | Stål, med bøssing (JF) | Ved 0 slag | På fullt slag | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
