Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Høy stivhet kuleledd Vakuum sugekopper ZP3E
Vakuumsugekopper med høy stivhet ZP3E fra Kina Commaelec tilbyr tilpassede løsninger for håndtering av tung last og store områder. Med en rillet tetningsflate og kuleledddesign sikrer de stabil vedheft på ujevne eller porøse materialer. De er ideelle for glass, metallplater og emballasje, og gir ikke-merking, pålitelig ytelse i automatiserte systemer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon

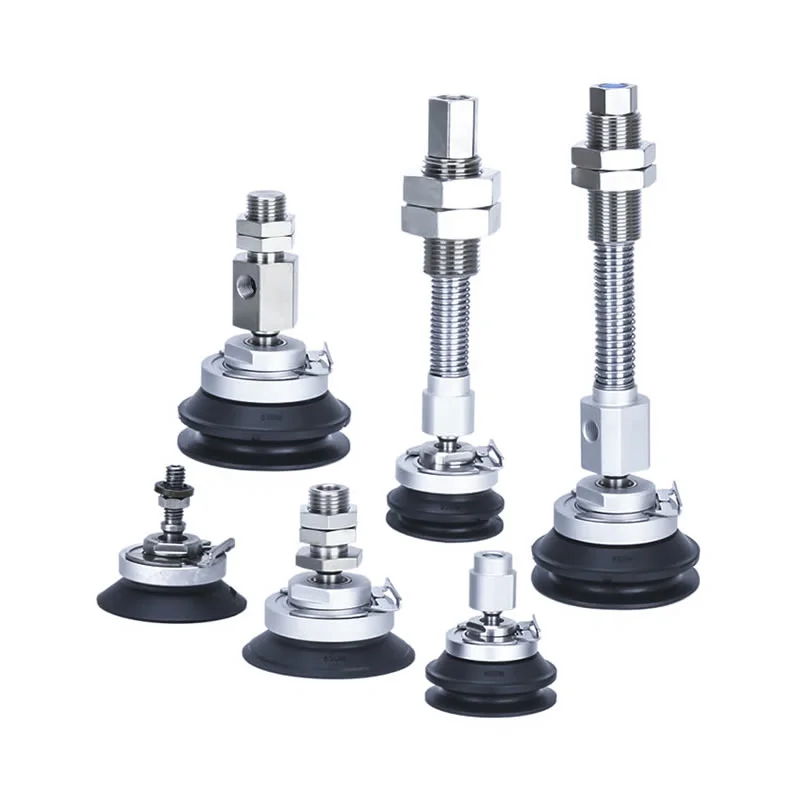

Høy stivhet kuleledd Vakuum sugekopper ZP3E
ZP3E-TF-serien med adapter Vakuumputer med høy stivhet kuleledd

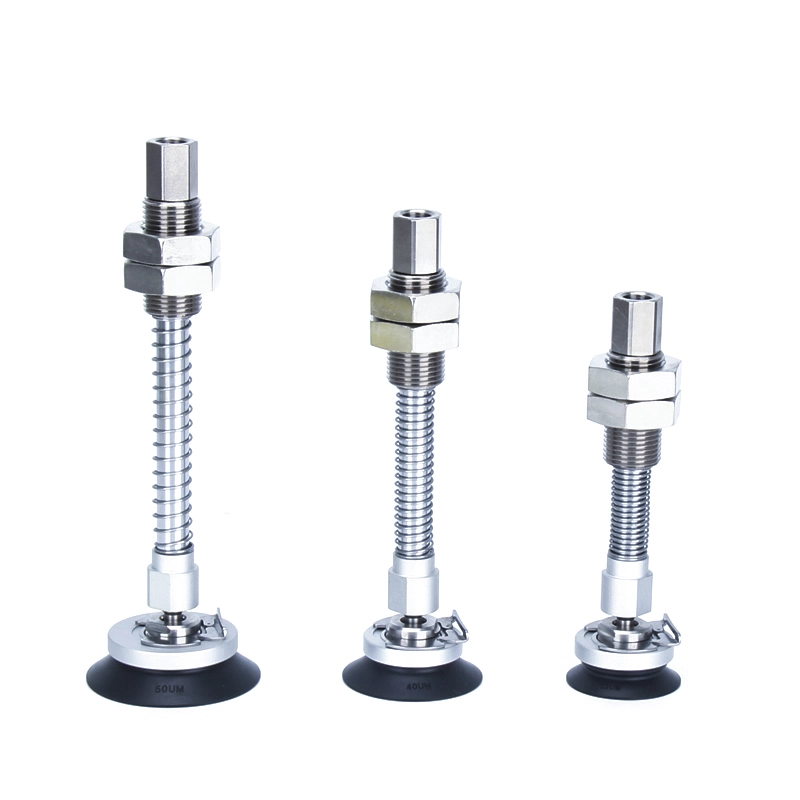

ZP3E-TF-serien med buffer med høy stivhet kuleleddstype Vakuumputer

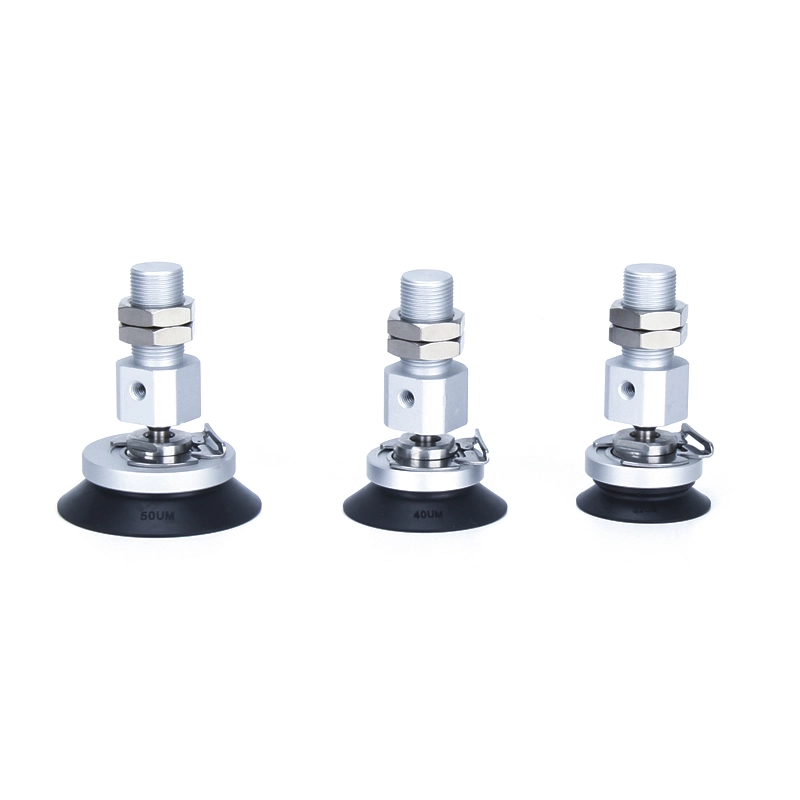

ZP3E-YF-serien med adapter Vakuumputer med høy stivhet kuleledd

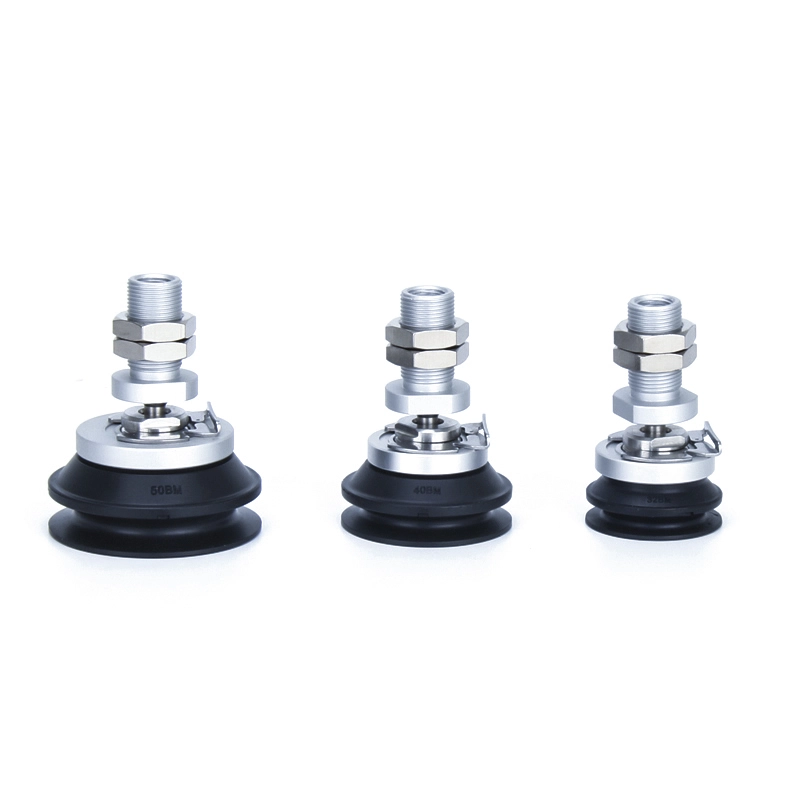

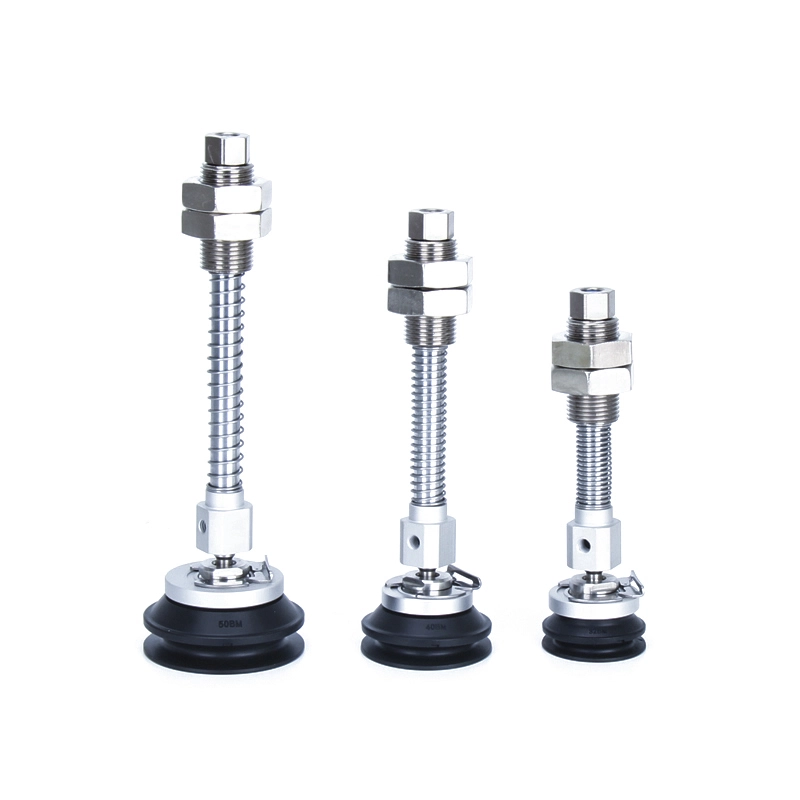

ZP3E-YF-serien med buffer med høy stivhet kuleleddstype Vakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Vakuumsugkoppene med høy stivhet ZP3E er en vakuumsugekopp av industriell kvalitet designet spesielt for håndtering av tunge, store eller uregelmessig overflater i automatiserte systemer.
Strukturen med høy stivhet sikrer et stabilt grep på tunge materialer som glass, metallplater og papp.
Kuleleddsdesignen tillater justering av flere vinkler, slik at koppen automatisk tilpasser seg til skråstilte eller uregelmessige overflater.
Den rillede forseglingsoverflaten forbedrer vakuumretensjonsevnen, og sikrer effektivt sug selv ved håndtering av porøse materialer.
Denne produktserien er mye brukt i felt som robotautomatisering, pakking, bilproduksjon og glassbehandling; den er spesielt godt egnet for bruksområder med ekstremt høye krav til gripekraft, stabilitet og fleksibilitet.
Nøkkelfunksjoner
**Høy stivhet og stabilitet**
Spesielt designet for tunge og store arbeidsstykker – som glass, metallplater og papp – tilbyr denne serien et diameterområde fra 32 mm til 125 mm, med alternativer for både enkeltlags- og dobbeltlagsstrukturer. Overflaten har en rillet tekstur som effektivt forbedrer vakuumretensjon og sikrer gripestabilitet, selv ved håndtering av porøse materialer.
**Kuleleddfunksjonalitet**
Med en integrert kuleleddstruktur, gir enheten fleksibel justering i flere vinkler. Den kompenserer automatisk for skråstilte eller ujevne arbeidsstykkeoverflater, og sikrer jevn tetteytelse og pålitelig sugekraft gjennom dynamiske håndteringsoperasjoner.
**Valgfri buffermekanisme**
En valgfri buffermekanisme kan legges til for å absorbere slagkrefter som genereres når sugekoppen kommer i kontakt med arbeidsstykket. Dette beskytter effektivt både sugekoppkroppen og overflatene til presisjonsarbeidsstykker mot skade. I høyfrekvente sykkelmiljøer bidrar denne funksjonen til å forlenge utstyrets levetid og forbedre den generelle holdbarheten.
**Materialalternativer**
Vakuumsugkoppene med høy stivhet ZP3E er produsert med høykvalitets gummi- og silikonmaterialer, og tilbyr utmerket tetningsevne og slitestyrke. Antistatiske materialer er tilgjengelig som ekstrautstyr, noe som gjør enheten egnet for bruk i elektronikkproduksjon og renromsmiljøer. I tillegg kan den kobles sammen med rustfrie stålbeslag for å møte de spesifikke brukskravene til produksjon av litium-ion-batterier og tøffe industrielle miljøer.
**Avtakbar design**
Med en modulær struktur forenkler de høystive kuleleddsvakuumsugkoppene ZP3E enkelt rutinevedlikehold og utskifting av komponenter. Dette reduserer nedetiden effektivt og reduserer langsiktige driftskostnader. Dessuten lar dens fleksible konfigurasjonsalternativer den sømløst integreres i en rekke automatiserte systemer.

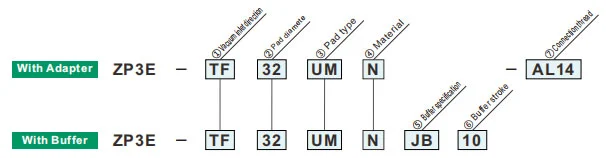

Hvordan bestille
| ① Vakuuminnløpsretning | |
| TF | Vertikal |
| YF | Lateral |
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤ Bufferspesifikasjon | |
| JB | Roterende (messing, med bøssing) |
| JF | Roterende (stål, med bøssing) |
| ③Pad type | |
| UM | Flat type med spor |
| BM | Belgtype med ribber og spor |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑥ Bufferslag | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦ Vakuuminntak | ZP3E-T /Vertikal | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Mannlig tråd | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Hunn | B8 | M8 x1,25 | ● | — | ● | — |
| B12 | M12 x1,75 | — | ● | — | ● | |
Fjærreaktiv kraft
| Pads diameter (mm) |
Tiltrekkingsmoment ±5 % [N·m] | Bufferslag (mm) | Fjærreaktiv kraft [N] | ||
| Messing, med bøssing (JB) | Stål, med bøssing (JF) | Ved 0 slag | På fullt slag | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
