Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

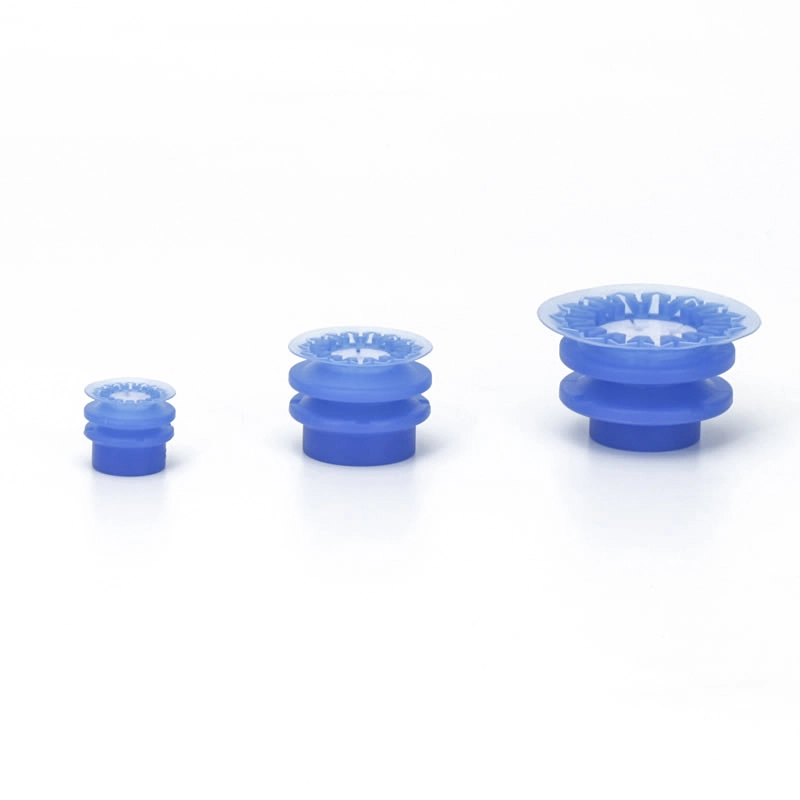

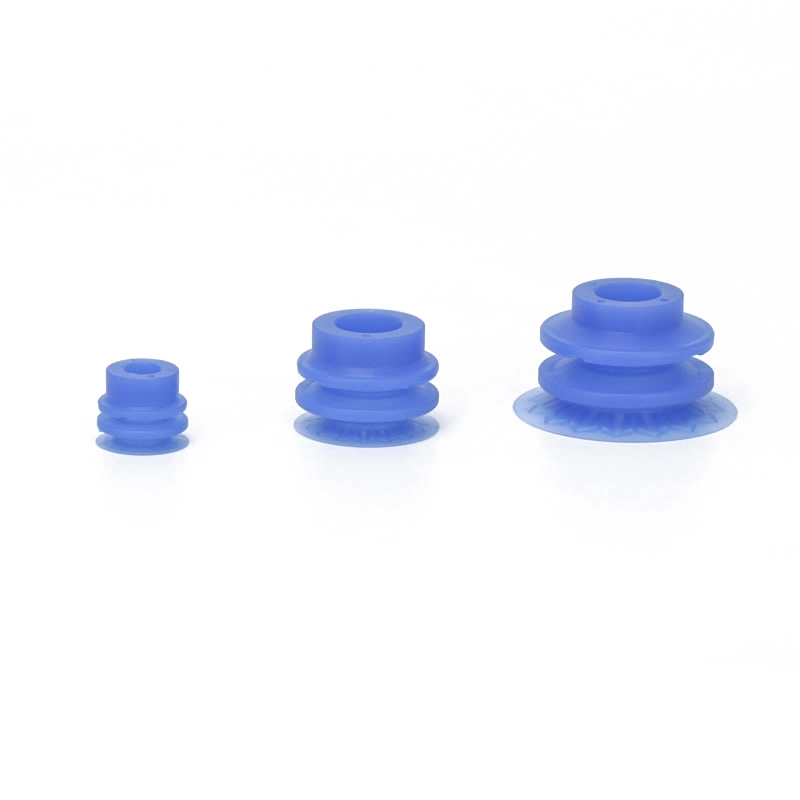

Belg 2,5-trinns vakuumsugekopper ZP3P-JT
For belg 2,5-trinns vakuumsugekopper ZP3P-JT er spesialisert for høypresisjonshåndtering av tynne, fleksible og lett deformerbare materialer. De er mye brukt i automatiserte pakkelinjer for mat, medisinske og forbrukerprodukter, noe som muliggjør stabilt grep av filmposer, plastark og myk emballasje. Med en fleksibel tetningsleppe og hygieniske silikonmaterialer sikrer de jevn vedheft, reduserer deformasjon og støtter ren, effektiv drift i høyhastighets automasjonsmiljøer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Belg 2,5-trinns vakuumsugekopper ZP3P-JT
ZP3P Series Bellows 2,5-trinns vakuumputeenhet

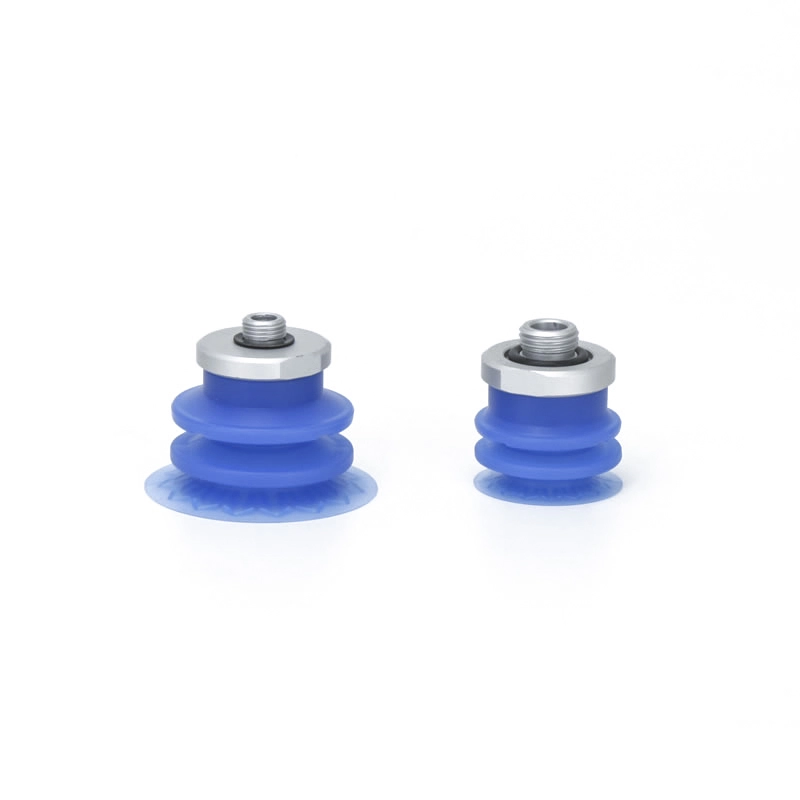

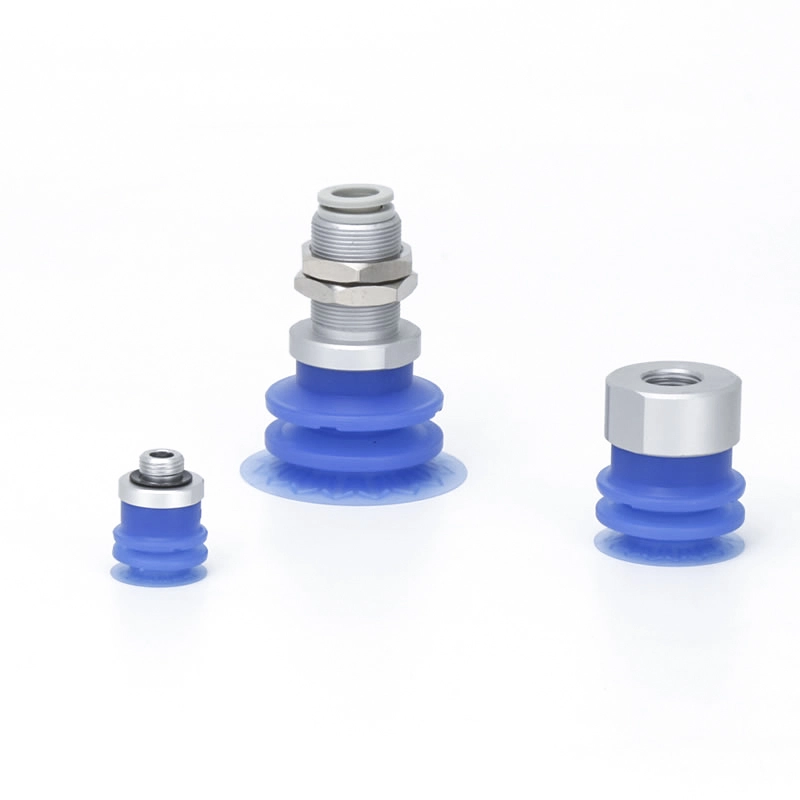

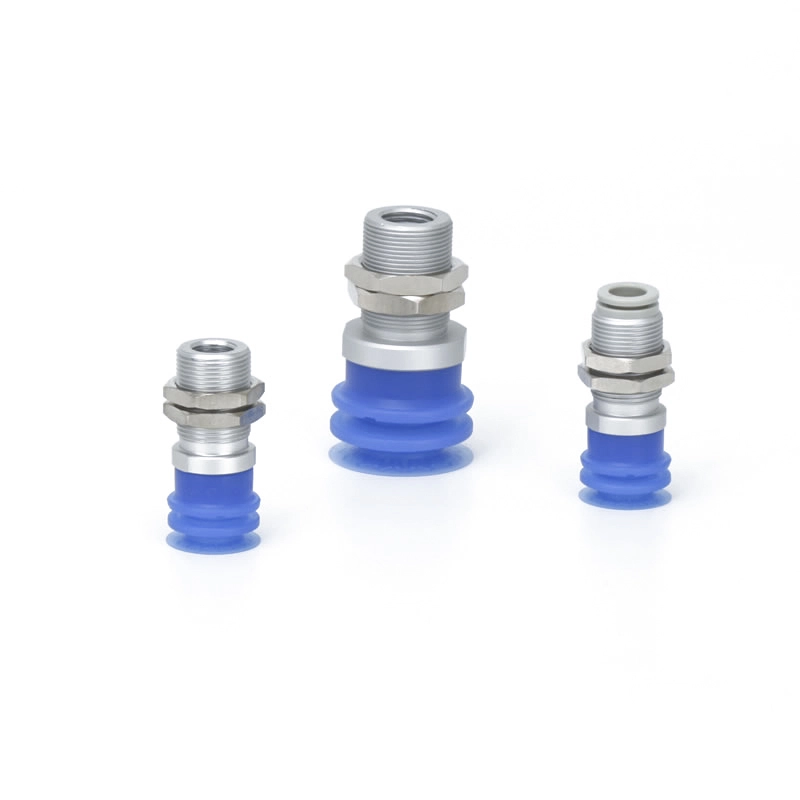

ZP3P-T-serien med adapterbelg 2,5-trinns vakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Viktige fordeler med belg 2,5-trinns vakuumsugekopper ZP3P-JT
Optimal tilpasning og fleksibilitet:Den belgformede strukturen og det fleksible skjørtet tilpasser seg ujevne eller buede filmoverflater, og sikrer sikkert grep.
Utmerket dempende effekt:Trekkspilldesignet absorberer vibrasjoner under høyhastighetsoperasjoner, og reduserer filmdeformasjon.
Høydekompensasjon:Flertrinnslag gjør det mulig å håndtere filmer av varierende tykkelse uten tap av sug.
Redusert skade/merking:Myk silikon og spesialiserte skjørt beskytter delikat emballasje og forhindrer rynker, rifter eller merker.
Allsidig materialhåndtering:Egnet for mat-, medisinsk- og kosmetikkemballasjefilmer, samt tynne plast- og etylenark.
Forenklet design:Enkeltlags- eller flerlagskonfigurasjoner støtter enkel installasjon og integrering i automatiserte pick-and-place-systemer.
FAQ
Hva brukes ZP3P-JT-serien til?
Bellows 2,5-trinns vakuumsugekopper ZP3P-JT brukes til å håndtere fleksible filmer og tynne, deformerbare materialer. De er mye brukt i mat- og medisinsk emballasje, inkludert drikkeposer, pulverposer og farmasøytisk emballasje, samt logistikksortering og automatisert filmbehandling.
Er det et alternativ for å redusere posens deformasjon?
Ja, det fleksible forseglingsskjørtet og den optimaliserte ribbestrukturen hjelper til med å fordele trykket jevnt
Minimerer krølling, lekkasje og deformasjon under håndtering
Hva er nøkkelegenskapene til ZP3P-JT sugekoppen?
Bellows 2,5-trinns vakuumsugekopper ZP3P-JT har en 2,5-trinns belgstruktur, som tilbyr en kombinasjon av fleksibilitet og støtdempende egenskaper. Skjørtet har en forsterket ribbedesign, som effektivt forbedrer både tetningsytelse og stabilitet. Den flate sugeoverflaten sikrer et sikkert grep på tynnfilmmaterialer, mens enheten støtter akselerasjoner på opptil 4G, og effektivt undertrykker vibrasjoner og deformasjoner.
Er de egnet for høyhastighetsapplikasjoner?
Ja, designet for høyhastighets automatiserte produksjonslinjer
Stabil ytelse under rask akselerasjon/retardasjon (opptil 4G)
Ideell for rask plukking og pakking

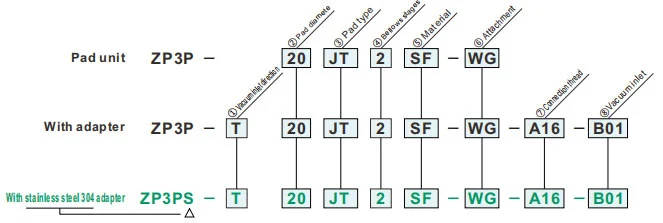

Hvordan bestille
- For adsorpsjonsoverføring av arbeidsstykker med fleksibel, myk filmemballasje
- Tynnfilmskjørt og spesialformede ribber
- Flatt feste for å redusere rynker
- Blå farget pute, lett å skille vakuumputen etter farge under kontaminasjonsinspeksjon
Spesifikasjoner
| Driftstemperaturområde | - 30 ~ 90 ℃ | |
| Pad | Materiale | Silikongummi |
| Farge | Blå | |
| Hardhet (Shore A:±5°) | A40/S | |
| Vedlegg | Materiale | Syntetisk harpiks / rustfritt stål |
| Farge | Hvit | |
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad type | |
| JT | Type belg |
| ④Belgetrinn | |
| 2 | 2,5-trinn |
| ⑤ Materiale | |
| SF | Silikongummi |
| ⑥Vedlegg | |
| Null | Uten vedlegg |
| W | Stort hullfeste |
| WF | Flatt feste |
| WM | Mesh-feste |
| WG | Porøst feste |
| ⑦Tilkoblingsgjenger | ⑧ Vakuuminntak | Pads diameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Null | - | Mann tråd |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Hunn tråd |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mann tråd |
A16 | M16 x1,0 | Hunn tråd |
B01 | Rc1/8 | ● | - |
| Ett-trykk finting |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Hunn tråd |
B02 | 8 mm | - | ● | |
| Ett-trykk finting |
10 | 10 mm | - | ● | |||
| Vedlegg | W | WF | WM | WG | |
| Delbilde |
|
|
|
|
|
| Beskrivelse | Utvidet hullstørrelse for å sikre sugestrømningshastighet Kompatibel med vakuumblåsepumper |
For å redusere rynker For tynne arbeidsstykker med liten deformasjon. Sugeporten er forseglet med en flat overflate for å undertrykke arbeidsstykkets sug Begrenser bevegelsen til skjørtet og reduserer skader på arbeidsstykket |
Forhindrer inntrenging av fremmedlegemer i rørene Lett å sjekke for tilstopping og lett å rengjøre Redusert utskiftingsfrekvens for sugefilterelement | - | |
| Delenummer | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
