Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

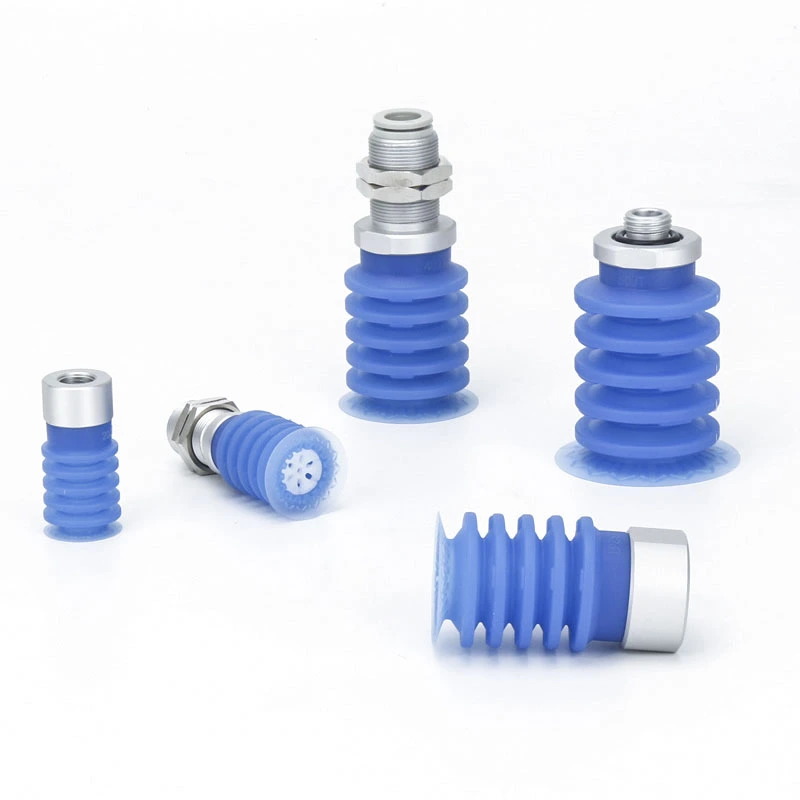

Belg 5,5-trinns vakuumsugekopper ZP3P-JT
Vi inviterer deg til å velge fra fabrikkens Bellows 5,5-trinns vakuumsugekopper ZP3P-JT, tilgjengelig i en rekke diametre inkludert 20 mm, 25 mm, 32 mm, 40 mm og 50 mm. Denne serien er spesielt utviklet for automatiserte filmemballasjeapplikasjoner innen næringsmiddel- og medisinsk industri, og er også ideell for håndtering av ulike fleksible materialer som er utsatt for deformasjon. Den 5,5-belg (trekkspill) strukturen har innebygde interne støtteribber som effektivt forhindrer at sugekoppveggene fester seg til hverandre; I tillegg kompenserer den iboende dempingsevnen til denne utformingen automatisk for høydeavvik som oppstår når man griper posematerialer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Belg 5,5-trinns vakuumsugekopper ZP3P-JT
ZP3P Series Bellows 5,5-trinns vakuumputeenhet
ZP3P-T-serien med adapterbelg 5,5-trinns vakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Hva brukes belgen 5,5-trinns vakuumsugekopper ZP3P-JT til?

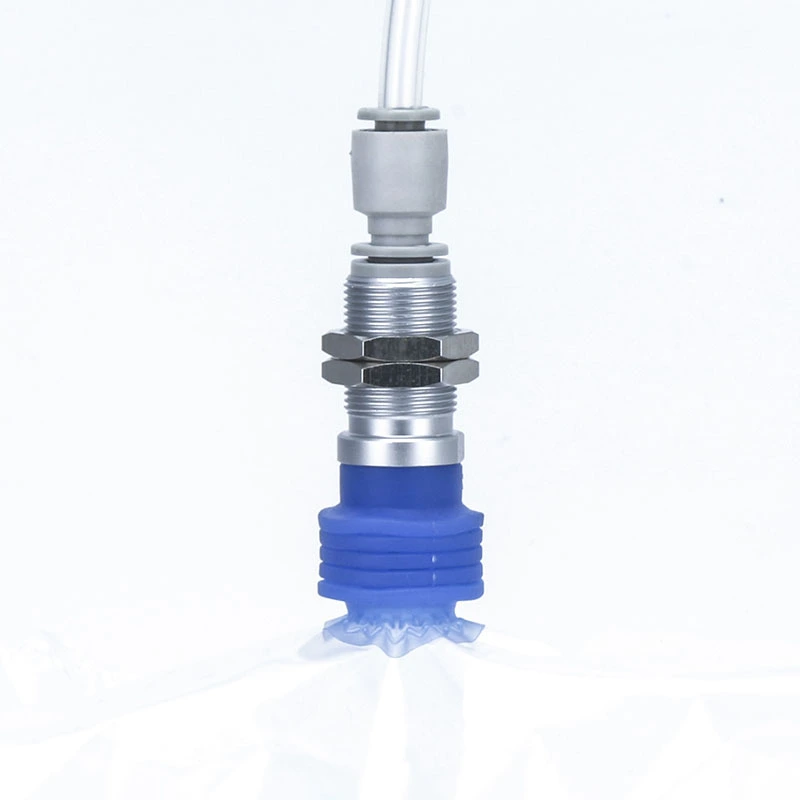

Designet for automatisert håndtering av svært deformerbar filmemballasje i næringsmiddel- og medisinsk industri.
Håndterer væske-/pulveremballasje, inkludert drikkeposer, sauspakker, melkepulverposer og melposer.
Egnet for tynne filmer, etylenplater, plastplater og andre fleksible materialer i høypresisjonsautomatiserte pick-and-place-systemer.
Støtter også lette industrielle automasjonsscenarier med strenge hygienekrav.
Nøkkelfunksjoner til 5,5-trinns belgen
Trekkspill-type struktur:Bellows 5,5-trinns vakuumsugekopper ZP3P-JT har en flerlags belgdesign forsterket med støtteribber, som effektivt forhindrer vedheft og sikrer jevn drift.

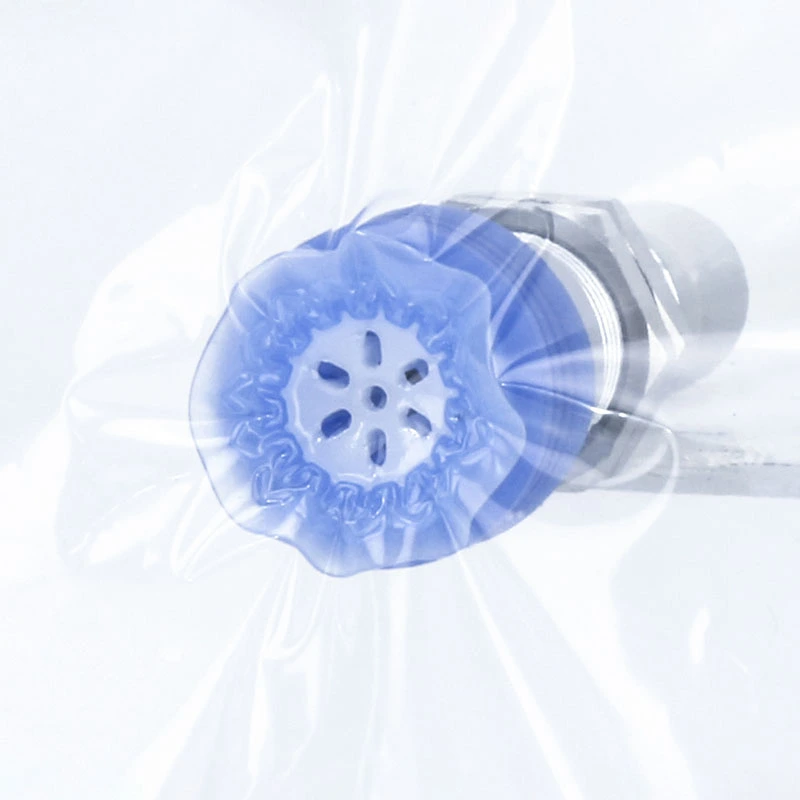

Fleksibelt filmskjørt:Sikrer tett forsegling, reduserer lekkasjer og forhindrer rynker.
Labyrinth vakuumkanaler:Utvid sugeområdet og oppretthold vakuumstrømmen for pålitelig grep.

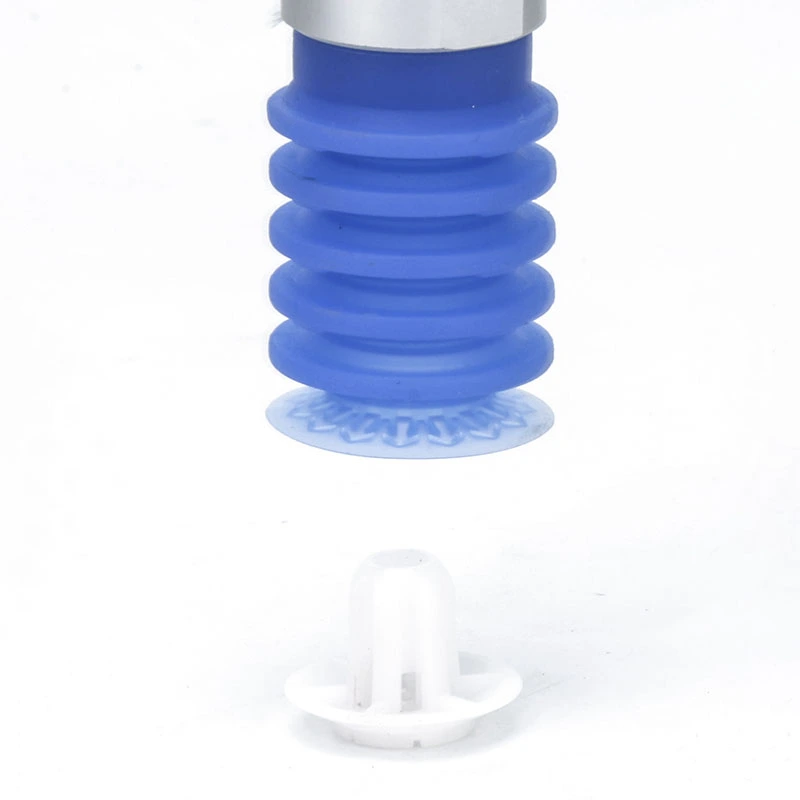

Veiledningsvedlegg:Minimerer koppdeformasjon og komponentvibrasjoner under drift.
Polstret slag:Kompenserer for høydevariasjoner i komponenter i poser.
Filterskjerm i rustfritt stål:Forhindrer inntrengning av fremmedlegemer og muliggjør enkel rengjøring.
Materiale og konstruksjon
Laget av FDA-sertifisert silikon for filmer av medisinsk kvalitet.
Blått silikonalternativ egnet for matforedlingslinjer og kosmetisk emballasje, med evne til å oppdage forurensning.
Tilgjengelige vedlegg
Styrefester for økt stabilitet.
Valgfrie buffere for å redusere deformasjon.
Enkelt- eller flerlagskonfigurasjoner basert på applikasjonsbehov.

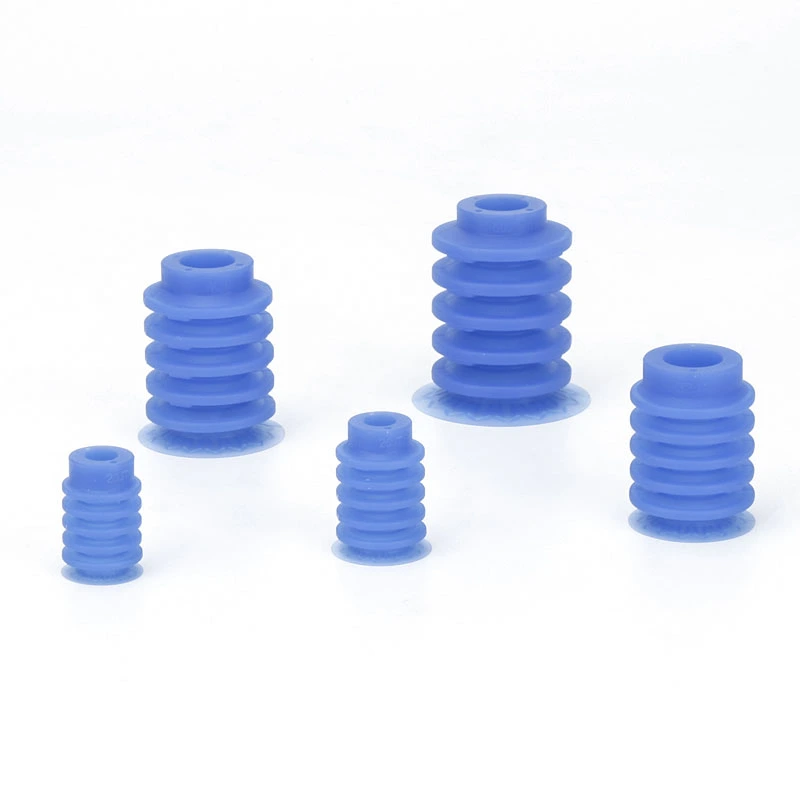

Størrelser tilgjengelig
Diameter:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Kompatibel med automatiserte systemer for ulike industrielle scenarier og håndtering av arbeidsstykker.

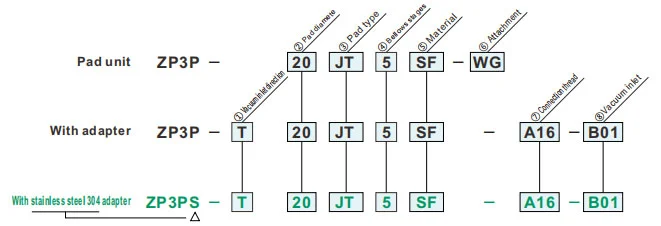

Hvordan bestille
- For adsorpsjonsoverføring av arbeidsstykker med fleksibel, myk filmemballasje
- Tynnfilmskjørt og spesialformede ribber
- Guidevedlegg, Akselerasjon/retardasjon: Adsorpsjonsoverføring mulig ved 4G
- Blå farget pute, lett å skille vakuumputen etter farge under kontaminasjonsinspeksjon
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ②Paddiameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad type | |
| JT | Type belg |
| ④Belgetrinn | |
| 5 | 5,5-trinn |
| ⑤ Materiale | |
| SF | Silikongummi |
| ⑥Vedlegg | |
| WG | Med vedlegg |
| ⑦Tilkoblingsgjenger | ⑧ Vakuuminntak | Pads diameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Null | - | Mann tråd |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Hunn tråd |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mann tråd |
A16 | M16 x1,0 | Hunn tråd |
B01 | Rc1/8 | ● | - |
| Ett-trykk finting |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Hunn tråd |
B02 | 8 mm | - | ● | |
| Ett-trykk finting |
10 | 10 mm | - | ● | |||
Bytt ut vedlegget
Spesifikasjoner
| Driftstemperaturområde | - 30 ~ 90 ℃ | |
| Pad | Materiale | Silikongummi |
| Farge | Blå | |
| Hardhet (Shore A:±5°) | A40/S | |
| Vedlegg | Materiale | Syntetisk harpiks |
| Farge | Hvit | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
