Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

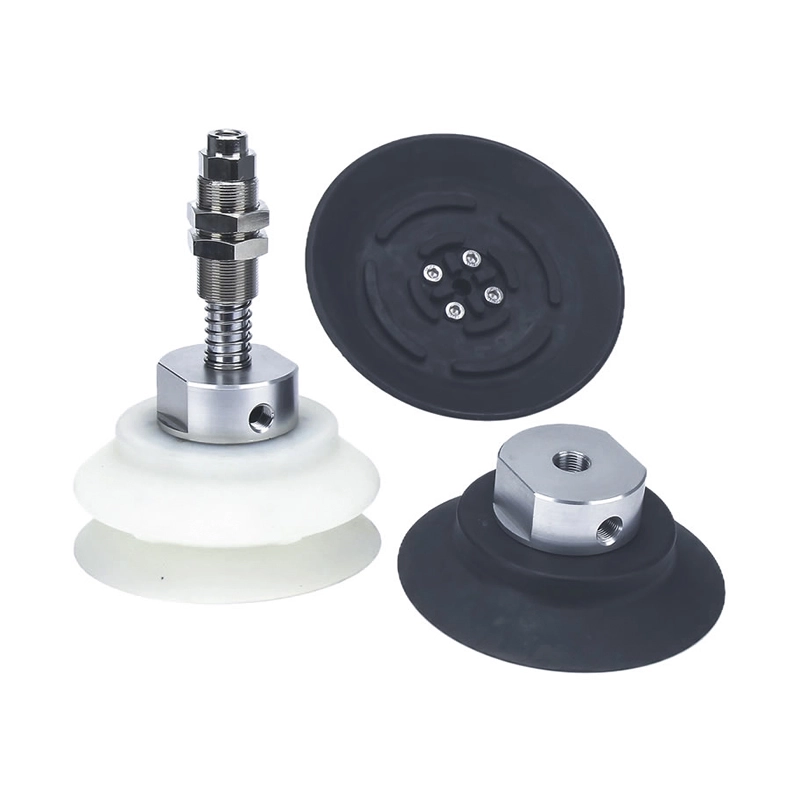

Vakuumsugekopper med høy stivhet ZP2
Som en ledende produsent i Kina tilbyr fabrikken vår tilpassede høystive vakuumsugekopper ZP2 (Ø150-250 mm) for tunge oppgaver. Med en svingdesign for skrå overflater og NBR/silikon/antistatiske alternativer, sikrer dette leverandørdirekteverktøyet stabil adsorpsjon og støtdemping.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Vakuumsugekopper med høy stivhet ZP2
ZP2 Series Heavy-duty Pad Unit
ZP2-T-serien Kraftig med adapter-vakuumputer
ZP2-T-serien Kraftig med buffervakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs

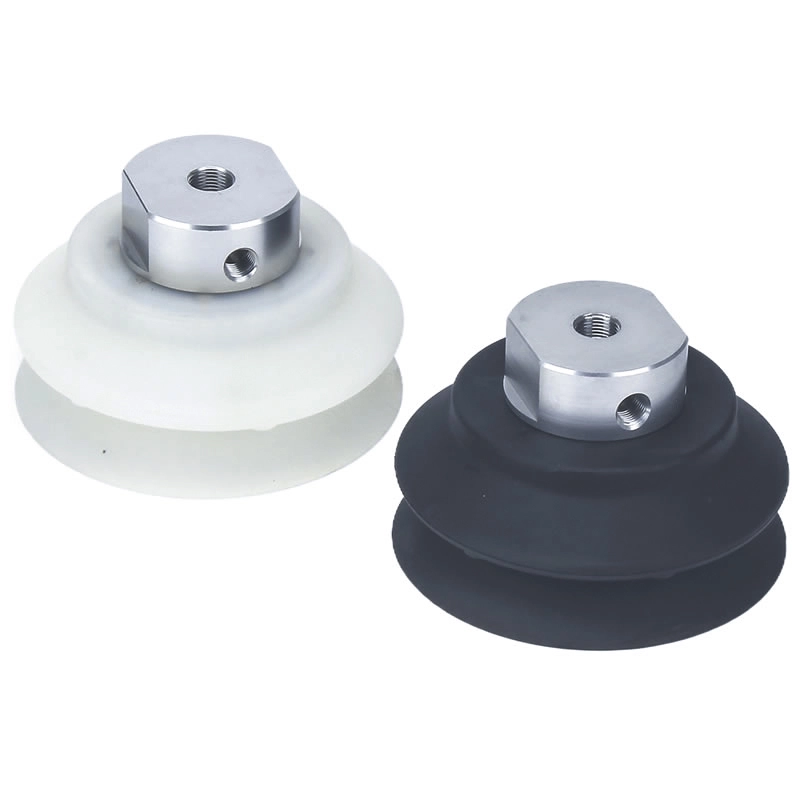

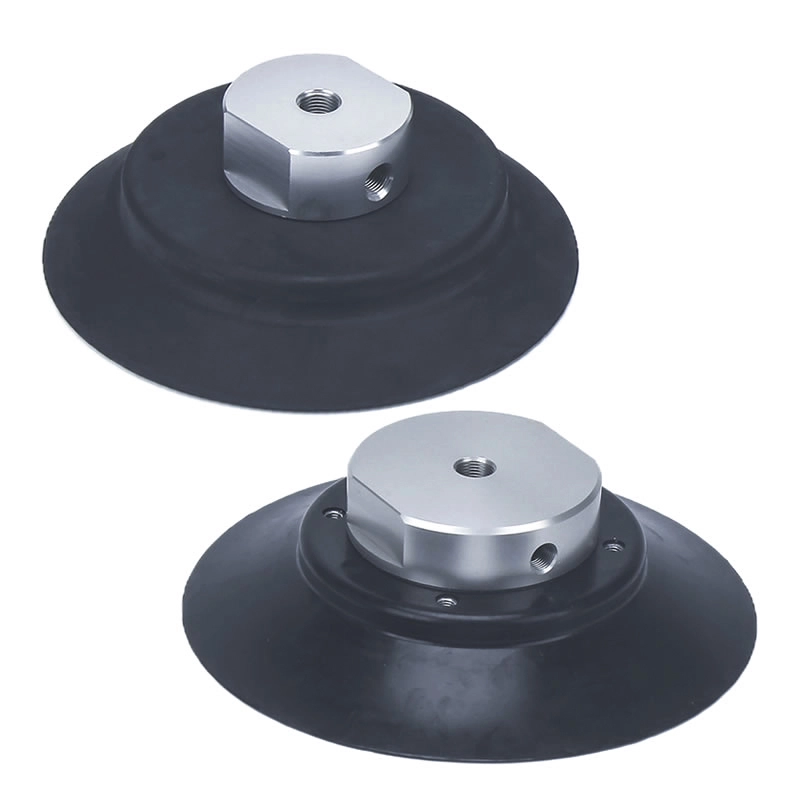

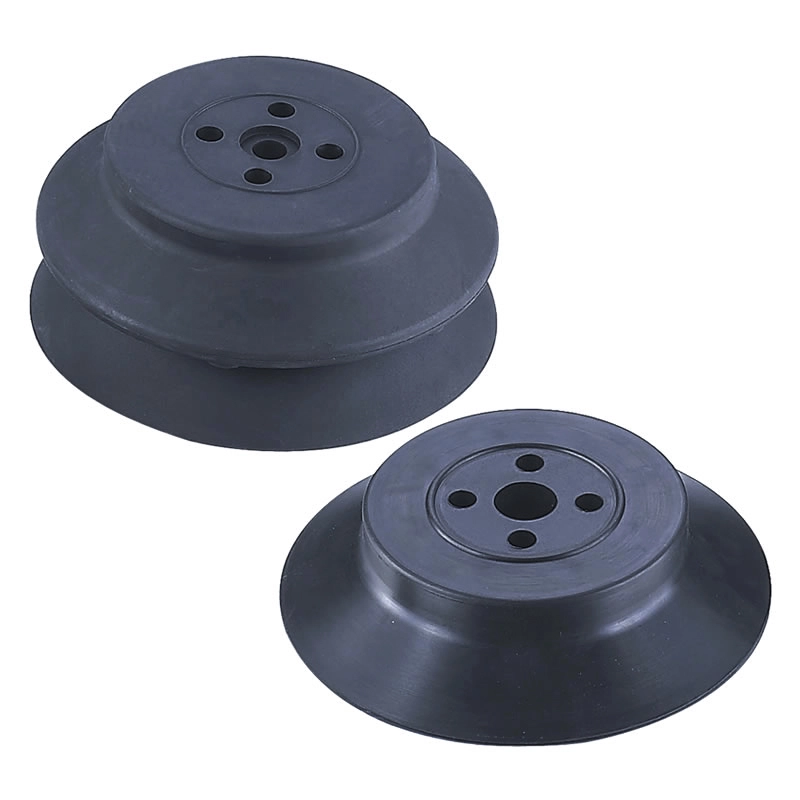

Handle tilpassede høystive vakuumsugekopper ZP2 fra Zhejiang Comma Electric Co., Ltd., som er en av produsentene og leverandørene i Kina. ZPT Heavy-duty Vacuum Cup er et spesialverktøy for håndtering av tunge arbeidsstykker. Tilgjengelig i flere diametre (φ150, φ200, φ250), den har forskjellige materialer, inkludert NBR, silikongummi, polyuretangummi, fluorgummi og EPR. Hvert materiale tilbyr forskjellige egenskaper som hardhet, driftstemperaturområde og kjemikaliebestandighet, noe som muliggjør tilpasset valg basert på spesifikke arbeidsmiljøer og krav til arbeidsstykket. Tilgjengelig i både polstrede og ikke-polstrede versjoner, reduserer den polstrede utformingen effektivt støtkrefter under kontakt med arbeidsstykket, noe som gjør den ideell for skjøre overflater. Vakuumuttaket er orientert vertikalt, med monteringsmuligheter tilgjengelig gjennom utvendige eller innvendige gjenger.
Vanlige spørsmål
Hvilke størrelser er tilgjengelige?
Commaelec høystive vakuumsugekopper ZP2 er tilgjengelige i standard diametre: φ40, φ50, φ63, φ80, φ100 og φ125.
Mindre størrelser: egnet for lettere eller presisjonsdeler
Større størrelser: gir sterkere sug for tung håndtering
Commaelec-fabrikken holder vanlig lager og støtter også tilpassede størrelser for spesifikke prosjekter.
Når bør de byttes ut?
Utskifting anbefales når:
Leppen viser slitasje, sprekker eller deformasjoner
Sugekraften blir ustabil eller avtar
Hyppig luftlekkasje oppstår under drift
I høysyklusautomatisering er regelmessig inspeksjon viktig. Commaelec bruker materialer av høy kvalitet (NBR, silikon, PU, etc.) for å forlenge levetiden, men rettidig utskifting sikrer sikkerhet og effektivitet.
Fungerer de med buffere?

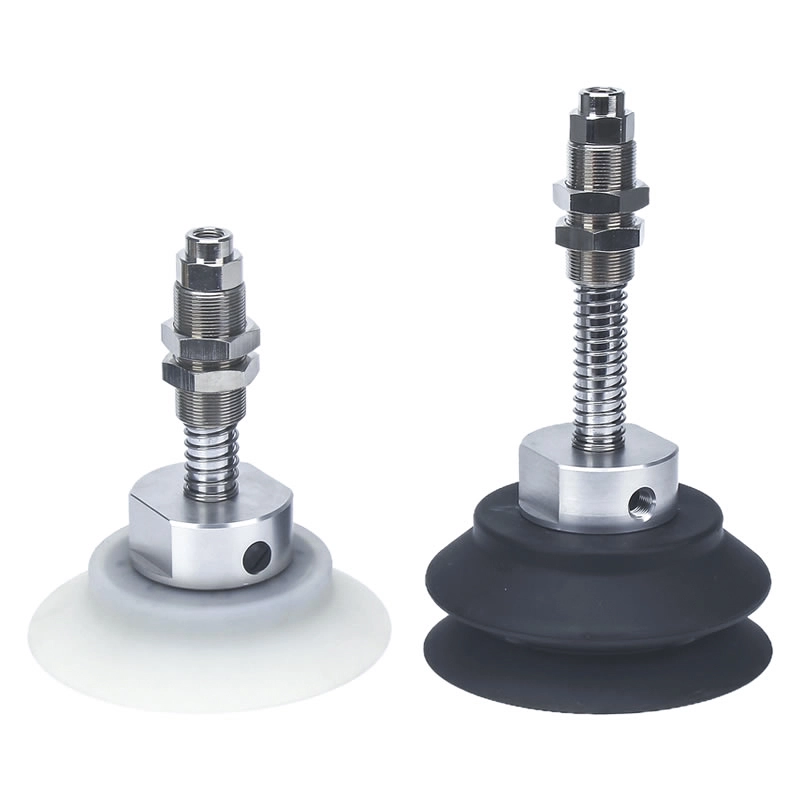

Ja. Vakuumsugekopper med høy stivhet ZP2 kan utstyres med bufferfester (dempet).
Reduserer støt ved kontakt med arbeidsstykket
Beskytter skjøre overflater som glass eller belagte materialer
Forbedrer posisjoneringsnøyaktigheten i automatiserte systemer
Commaelec tilbyr kompatible bufferbraketter og adaptere for fleksibel integrasjon.
Hva er typiske bruksområder?
Disse sugekoppene er mye brukt i:
Robotarmer og automatiserte produksjonslinjer
Håndtering av metallplater, glasspaneler og tunge komponenter
Ujevne eller svakt skrånende overflater der det kreves stabilt grep
Litiumbatteri og elektronikkindustri (med tilbehør i rustfritt stål)

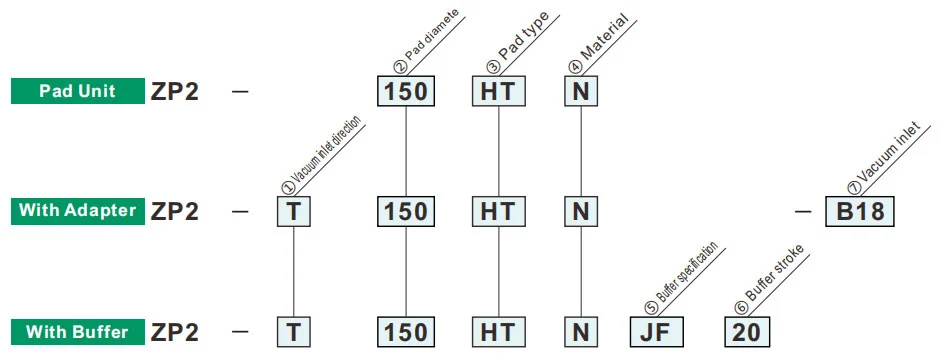

Hvordan bestille
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ②Paddiameter ③Padetype (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Tynn flat med vrangbord | ● | ● | ● | |
| HB | Type belg | ● | - | - | |
| ⑦ Vakuuminntak | B16 | M16 x1,5 | ● | ● | - |
| B18 | M18 x1,5 | ● | ● | ● | |
| ⑤ Bufferspesifikasjon | |
| JF | Roterende (stål, med bøssing) |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| ⑥ Bufferslag | |
| 20 | 20 mm |
| 50 | 50 mm |
| Bufferslag (mm) | Fjærreaktiv kraft[N] | |
| Ved 0 slag | På fullt slag | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

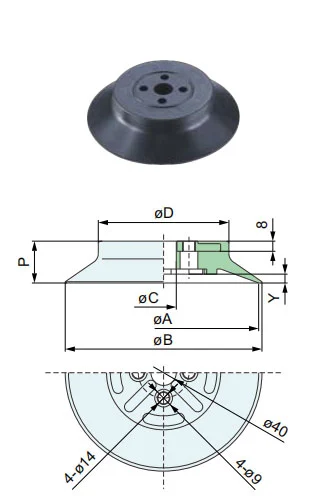

Dimensjoner (mm)
HT
Tynn flat med ribbetype
150 200
| øA | øB | øC | øD | P | Y | ||||
| Modell | ②Pad dia. | ③Pad type | ④Padmateriale | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Referansemodell: ZP2-150HTN

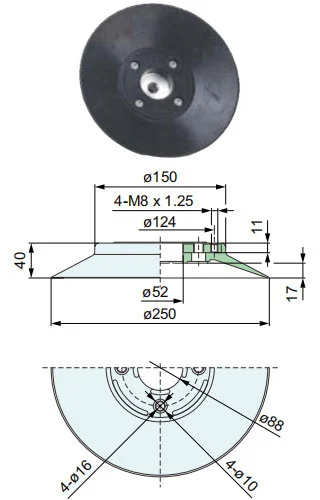

HT
Tynn flat med ribbetype
250
| Modell | ②Pad dia. | ③Pad type | ④Padmateriale |
| ZP2 | 250 | HT | NS |
Referansemodell: ZP2-250HTS
HT
Tynn flat med ribbetype
150 200
| Modell | ②Pad dia. | ③Pad type | ④Padmateriale |
| ZP2 | 150 | HB | NS |
Referansemodell: ZP2-150HBS
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
