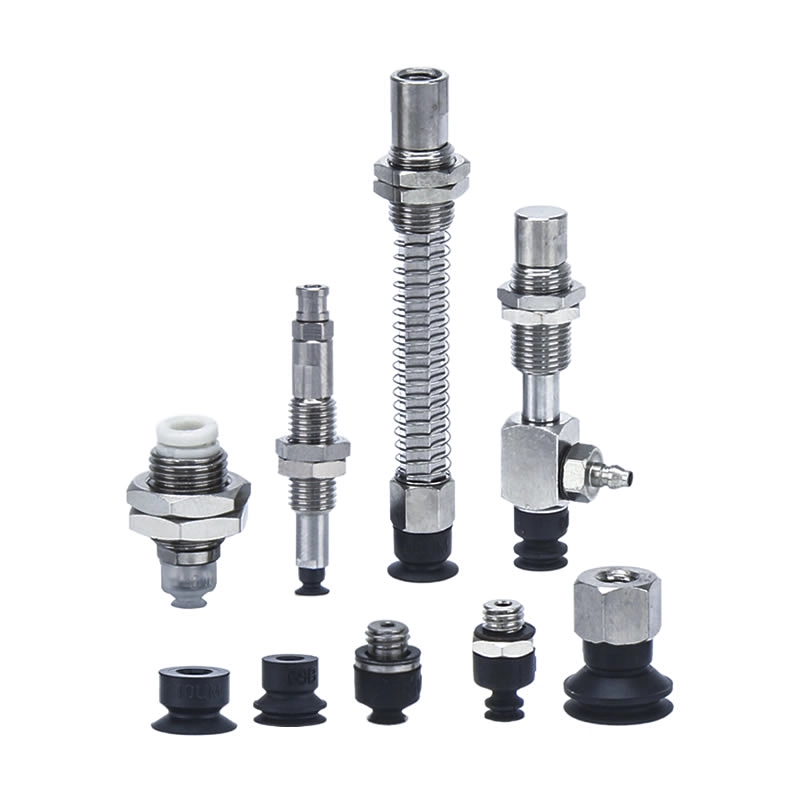

Kompakte vakuumsugekopper ZP3
ZP3 Series Compact Vacuum Pad Unit

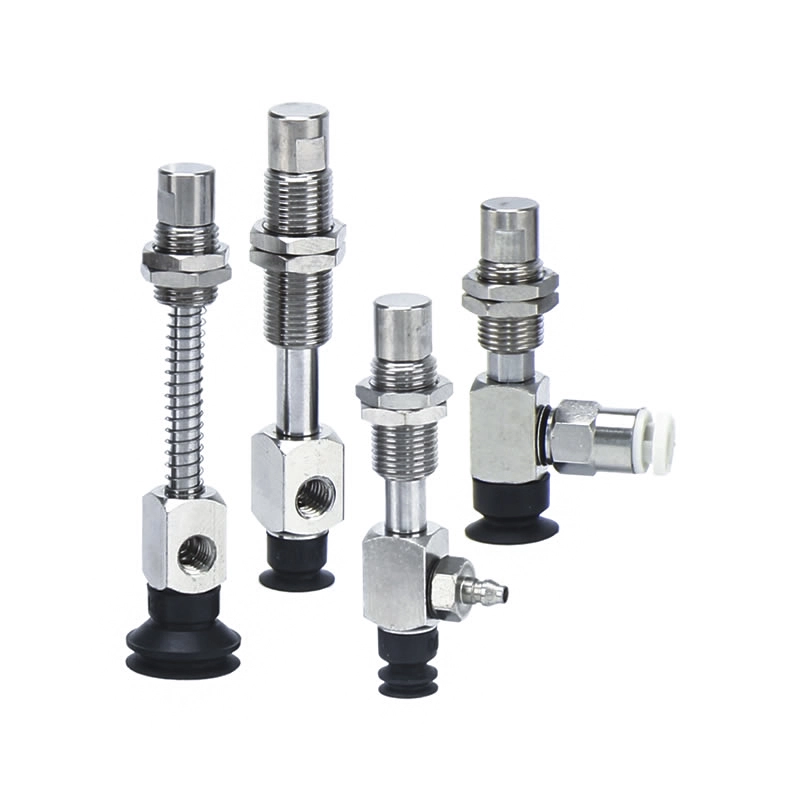

ZP3-T-serien med adapter kompakte vakuumputer

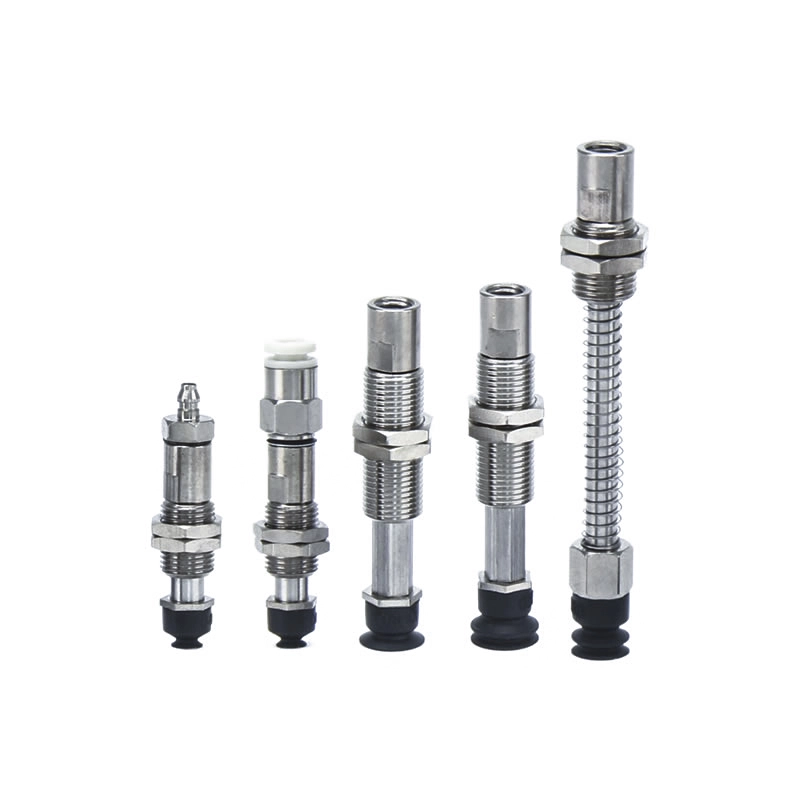

ZP3-T-serien med kompakte buffervakuumputer

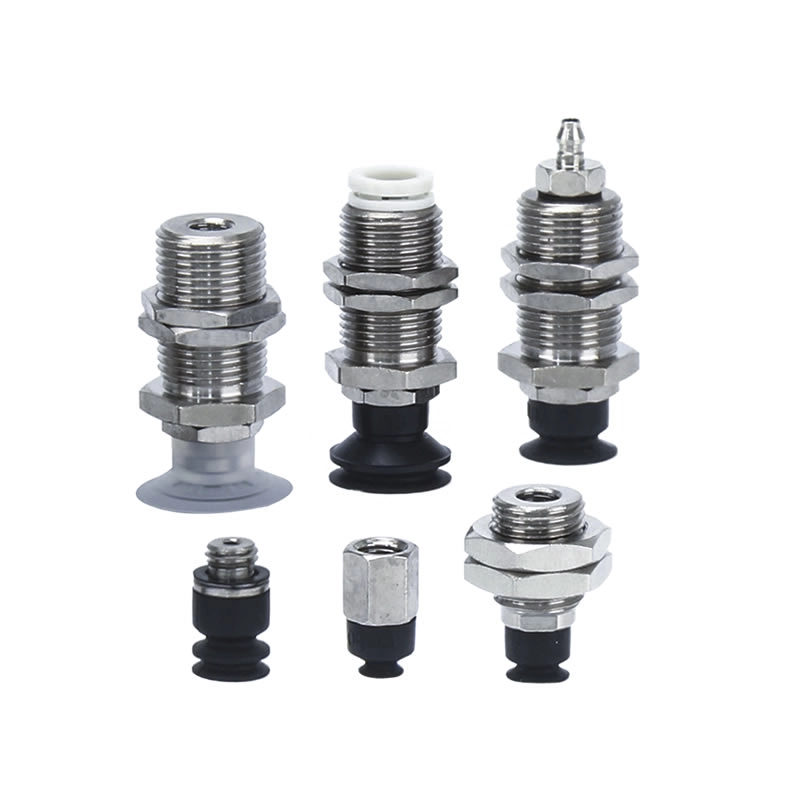

ZP3-Y-serien med adapter kompakte vakuumputer
ZP3-Y-serien med kompakte buffervakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs

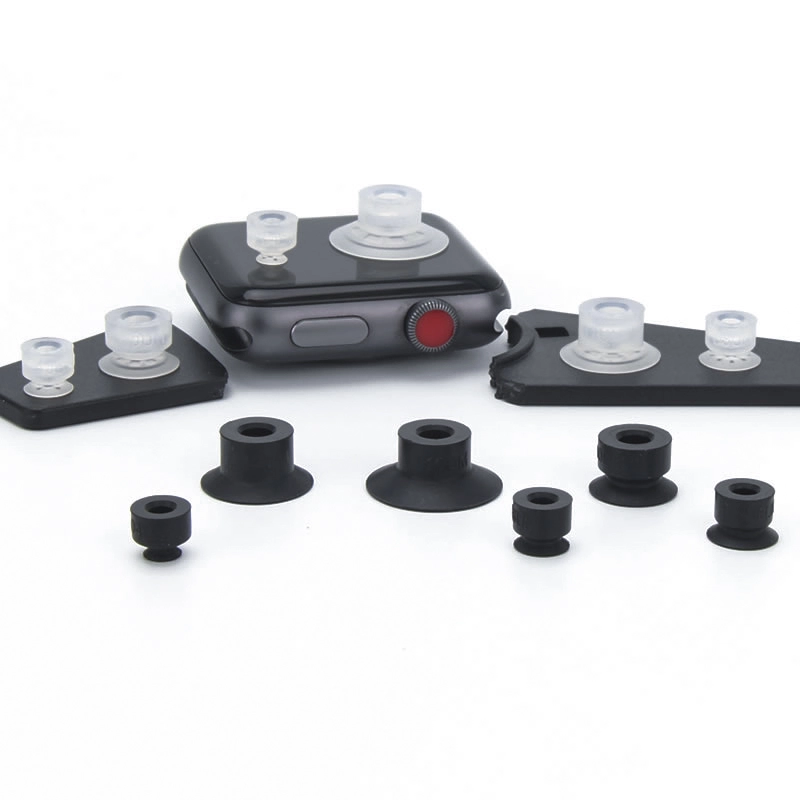

De kompakte vakuumsugekoppene ZP3 er spesialdesignet for elektronikkindustrien, og gir presist, pålitelig grep for små eller delikate komponenter. With diameters from 1.5mm to 16mm, they integrate seamlessly into automated production and robotic systems.
FAQ
Hva er typiske applikasjoner?
Håndtering av små elektroniske komponenter og kretskort.
Transporterer presisjonsmetalldeler og litiumbattericeller.
Integrering i robotbaserte samlebånd for raske, repeterbare plukk-og-plasser-operasjoner.
Hva er ZP3P-serien?
En høyytelsesvariant av ZP3 designet for høysyklusautomatisering.
Tilbyr flere størrelser, former og materialalternativer, og møter ulike industrielle gripebehov.
Hva er forskjellen mellom ZP3 og ZP3-T?
ZP3:Standard kompakt vakuumkopp for presis håndtering.
ZP3-T:Forbedret for høye temperaturer eller kjemisk følsomme miljøer, ved bruk av spesialiserte materialer.
Viktige designfunksjoner
Kompakt størrelse for trange installasjonsplasser.
Fleksible vakuuminnløpsretninger (vertikalt og lateralt).
Valgfrie adaptere, bufferbraketter og tilbehør i helt rustfritt stål.
Designet for stabil vedheft og minimalt vakuumtap.
Hvilke materialer er tilgjengelige?
Høykvalitets gummi og silikon.
Antistatiske varianter for elektronikk.
Rustfritt ståltilbehør for litiumbatteriapplikasjoner.
Hvilken puteform bør jeg bruke?
Flat:For glatte, jevne overflater.
Belg eller dyp:For ujevne, lett deformerte eller strukturerte komponenter.
Egendefinerte former:De kompakte vakuumsugekoppene ZP3 kan tilpasses for å møte de spesifikke kravene til arbeidsstykket og kravene til det automatiserte integrasjonssystemet.

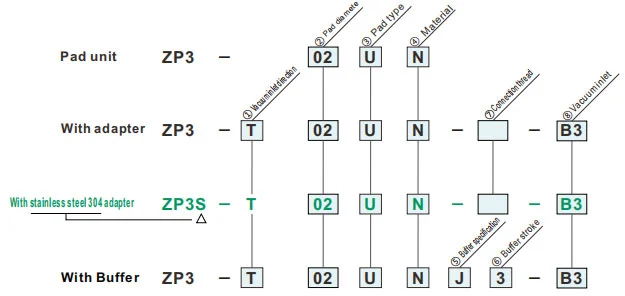

Hvordan bestille
| ① Vakuuminnløpsretning | ⑦Tilkoblingsgjenger | ⑧ Vakuuminntak | |||||
| T | Vertikal |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Paddiameter (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Pad type | |
| U | Flat |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑤ Bufferspesifikasjon | |
| J | Roterende |
| K | Ikke-roterende |
| ⑥ Bufferslag | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦Tilkoblingsgjenger | |
| A6 | M6x0,75 (Hanngjenger) |
| B3 | M3x0,5 (huntråd) |
| ⑧ Vakuuminntak | |
| A3 | M3x0,5(Hanngjenger) |
| A4 | M4x0,7 (Hanngjenger) |
| B3 | M3x0,5 (huntråd) |
| 04 | ø4(Ett-trykks tilpasning) |
| U2 | ø2 (mothakefeste) |
| U4 | ø4 (mothakefeste) |
Fjærreaktiv kraft
| Pad type | Bufferspesifikasjon | Bufferslag (mm) | Tilkoblingsgjenge | Tiltrekkingsmoment ±5 % [N·m] |
Fjærreaktiv kraft[N] | |
| Ved 0 slag | På fullt slag | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adaptermonteringsdimensjoner |
|
Pads diameter: ø4 ~ø8
|
|
Pads diameter: ø10 ~ø16
|
| ① Vakuuminnløpsretning | ⑦Tilkoblingsgjenger | ⑧ Vakuuminntak | ||
| T | Vertikal |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Paddiameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad type | |
| UM | Flat med rille |
| B | Belg |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
|
⑤ Bufferspesifikasjon
⑥ Bufferslag (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Roterende | ● | ● | ● | — | — |
| JB | Roterende (med bøssing) | — | — | — | ● | ● |
| K | Ikke-roterende | ● | ● | ● | ● | ● |
| ⑦Tilkoblingsgjenger | |
| A10 | M10x1 (Hanngjenger) |
| A12 | M12x1 (Hanngjenger) |
| B5 | M5x0,8 (huntråd) |
| ⑧ Vakuuminntak | |
| A4 | M4x0,7 (Hanngjenger) |
| A5 | M5x0,8 (Hanngjenger) |
| H5 | M5x0,8 (Hanngjenger) |
| B4 | M4x0,7 (huntråd) |
| B5 | M5x0,8 (huntråd) |
| 04 | ø4 (Ett-trykks tilpasning) |
| 06 | ø6 (Ett-trykks tilpasning) |
| U2 | ø2 (mothakefeste) |
| U4 | ø4 (mothakefeste) |
| U6 | ø6 (mothakefeste) |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
U
Flat
| Modell | øA | øB | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Referansemodell: ZP3-015UGN
Adaptermonteringsdimensjoner
UM
Flat med rille
| Modell | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Referansemodell: ZP3-04UMGN
B
Belg
| Modell | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Referansemodell: ZP3-04UMGN
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
| Pad type | Pads diameter (mm) | Søknad | Typiske arbeidsstykkeoverflater og former | |||||||
| Flat | Vinket | Skrå | Ulike høyder | Konveks | Fet | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annonse | Flat (U) |
|
ø1,5~ø3,5 | For adsorpsjon av arbeidsstykker med flat og ikke deformert overflate | ⚪ | X | X | X | X | X |
| Flat med spor (UM) |
|
ø4~ø16 | For et arbeidsstykke som sannsynligvis vil deformeres | ⚪ | X | X | X | X | △ | |
| Belger (B) |
|
ø4~ø16 | For adsorpsjon av arbeidsstykker med skrå overflate | ⚪ | △ | ⚪ | X | △ | X | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
