Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Tynne flate vakuumsugekopper ZP2
Som en ledende produsent i Kina tilbyr fabrikken vår tilpassede tynne flate vakuumsugekopper ZP2 (ø10-30 mm). Med en rillet "MT"-struktur forhindrer Commaelec leverandørdirekte løsning deformasjon av filmer og tynne ark. Vi lagerfører NBR og ledende silikon, med deler av helt rustfritt stål tilgjengelig for litiumbatteriindustrien.
Klikk og start utvalget
》Gå tilbake til produktinformasjon

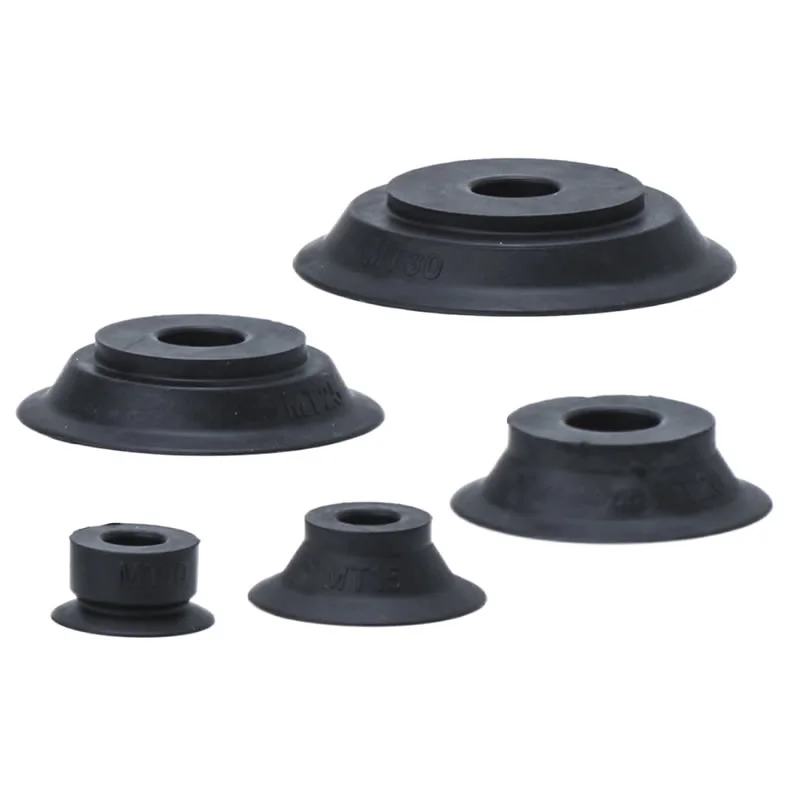

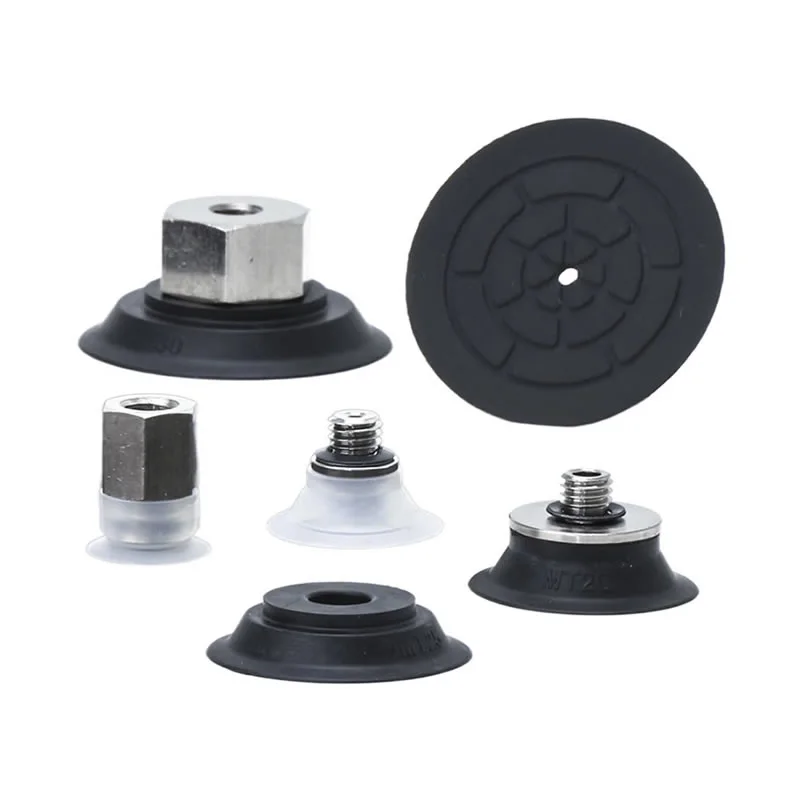

Tynne flate vakuumsugekopper ZP2
ZP2-serien tynn flat vakuumputeenhet

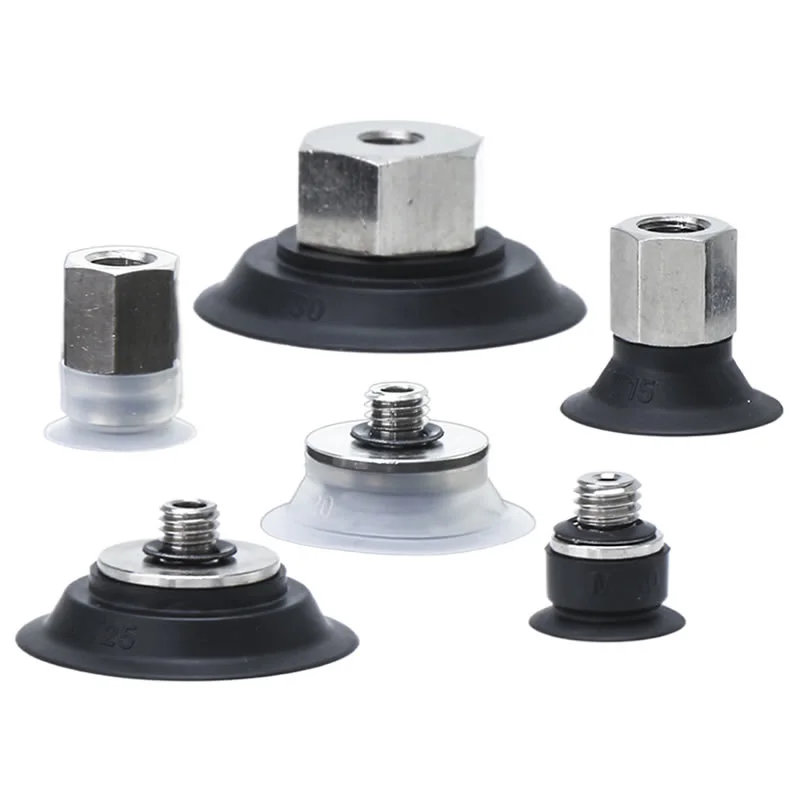

ZP2-T-serien med adapter tynn flat vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
De tynne flate vakuumsugekoppene ZP2 er presisjonskomponenter innenfor pneumatiske gripesystemer, spesielt designet for håndtering av tynne og lett deformerbare arbeidsstykker. I industrielle spesifikasjoner bærer de vanligvis strukturkoden "MT", som betyr inkorporering av en spesialisert rillet design i deres indre struktur.
Produktfunksjoner:Denne sugekoppen forhindrer effektivt deformasjon av flate arbeidsstykker under adsorpsjon, noe som gjør den ideell for tynne ark, filmer og andre lett deformerbare materialer.
Spesifikasjoner:Sugekoppen er tilgjengelig i forskjellige diametre, inkludert φ10, φ15, φ20, φ25 og φ30.
Sugekoppmaterialer:Vanlige alternativer inkluderer NNBR (nitrilgummi) og GS (ledende silikongummi), med hvert materiale skreddersydd til spesifikke arbeidsmiljøer og delkrav.
Søknadsfelt:Tynne flate vakuumsugekopper ZP2 er mye brukt i produksjon, automatiserte produksjonslinjer, robotikk og logistikk, etc. Den kan brukes til å bære lette eller middels vekt flate gjenstander som glass, plast og metall.
FAQ
Hvilke materialer er tilgjengelige og hva er forskjellene deres?
Tynne flate vakuumsugekopper ZP2 er tilgjengelige i flere materialer for å matche reelle arbeidsforhold:
NBR: kostnadseffektiv, god slitestyrke for generell bruk
Silikon: utmerket varmebestandighet og ikke-merking, ideell for sensitive overflater
PU (polyuretan): høy holdbarhet for høysyklusoperasjoner
FKM (Fluorrubber): sterk kjemikalie- og oljebestandighet
EPR: egnet for spesifikke miljøkrav
Commaelec sikrer jevn materialkvalitet og støtter tilpasning for spesielle bruksområder (f.eks. antistatisk).
Hvilke arbeidsstykker er tynne flate sugekopper best egnet til?
Glatte, flate overflater som metallplater, glass, plastpaneler
Tynne eller lette arbeidsstykker som krever stabil, jevn kontakt
Bruksområder hvor minimal deformasjon og presis posisjonering er nødvendig
Den tynne flate utformingen øker kontaktflaten, forbedrer tetning og reduserer luftlekkasje.
Hva er temperaturmotstandsområdet?
Typiske områder (avhengig av materiale):
NBR: -10°C til 80°C
Silikon: -40°C til 200°C
PU: -20°C til 80°C
FKM: opptil ~200°C med sterk kjemisk stabilitet
Commaelec kan anbefale egnede materialer basert på din faktiske temperatur og miljø.
Kan de brukes med vertikal eller horisontal vakuuminngang?
Ja. Tynne flate vakuumsugekopper ZP2 støtter fleksibel installasjon:
Vertikal vakuuminngang (standard for kompakte oppsett)
Horisontal/lateral inngang for plassbegrensede systemer
Kompatibel med adaptere og bufferbraketter
Commaelec tilbyr flere tilkoblingsmuligheter for å passe til forskjellige utstyrsoppsett.
Hvordan vedlikeholde dem riktig for å forlenge levetiden?
Kontroller regelmessig for slitasje, sprekker eller deformasjoner på tetningsleppen
Hold overflatene rene for å unngå at støv påvirker tetningsytelsen
Unngå for høyt vakuumtrykk eller feiljustering
Bruk bufferfester for å redusere støt i høyhastighetsoperasjoner
Bytt ut slitte kopper i tide for å opprettholde systemets stabilitet

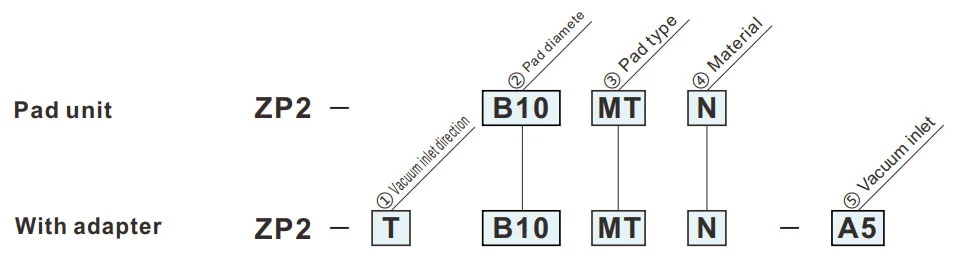

Hvordan bestille
- For adsorpsjon av tynne ark eller film. Adsorpsjonsoverflate med spor.
- Deformasjon av den flate overflaten under adsorpsjon reduseres.
- Ikke egnet for overføring av arbeidsstykker som påfører en belastning.
- Rynker kan genereres avhengig av arktykkelsen.
- Bekreft tykkelsen før bruk.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ③Pad type | |
| MT | Tynn flat (med rille) |
| ②Paddiameter (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑤ Vakuuminntak | |
| H5 | M5x0,8 (hann) |
| B5 | M5x0,8 (kvinne) |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
MT
Tynn flat (med rille)
| Modell | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Referansemodell: ZP2-B10MTN
Adaptermonteringsdimensjoner
Gjeldende pute: B10MT/B15MT
Gjeldende pute: B20MT/B25MT/B30MT
ZP2-T
Vertikal
H5
| Modell | øA | øB | øC | D | Adapter | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Referansemodell: ZP2-TB10MTGS-H5
ZP2-T
Vertikal
B5
| Modell | øA | øB | C | Adapter | |||||
|
① Vakuum innløpsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Referansemodell: ZP2-TB10MTGS-B5
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
