Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Kube vakuumsugekopper ZP2
Commaelec er en ledende fabrikk som tilbyr høykvalitets kubevakuumsugekopper ZP2. Fleksibel installasjon, forskjellige størrelser, Sugekoppen kan leveres med en adapter eller en bufferbrakett，Retningen til vakuuminntaket er fleksibel, inkludert vertikale og laterale retninger. Det finnes også tilbehør i helt rustfritt stål som passer for litiumbatteriindustrien.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Kube vakuumsugekopper ZP2
ZP2 Series Cube Vacuum Pad Unit
ZP2-T-serien med adapter kube vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Cube Vacuum Sugekopper ZP2 er ultrakompakte firkantede vakuumkopper konstruert for mikro og firkantede/rektangulære arbeidsstykker. Med ultrakompakte dimensjoner og presisjonsgrep, er de ideelle for håndtering av delikate komponenter i presisjonsautomatiserte produksjonslinjer. Som kjernekomponenten for mikroelektronikk og presisjonsmaskinvare, er disse koppene ekstremt lette, noe som effektivt reduserer belastningen på robotiske slutteffektorer. De er spesielt egnet for høyhastighets og høyfrekvent håndtering av små arbeidsstykker.
Typiske bruksscenarier:
1. Elektronisk produksjon, inkludert brikkemontering, mikromotstander/kondensatorer og håndtering av PCB-mikroloddede komponenter.
2. Presisjonsmaskinvare:automatisert lasting og håndtering av ultrakompakte komponenter inkludert mikroskruer, firkantede metallfjærplater og miniatyrlager.
3. Optiske enheter:Støvfri Grip og plassering av mikrolinser og firkantede optiske glasslister, silikonmateriale kan unngå å etterlate avtrykk.
Nøkkelaspekter ved Cube Vakuum Sugekopper ZP2
Padvarianter
Flat type:Ideell for glatte, stive overflater med stabilt sug
Flat med ribber:Gir ekstra forsegling på lett teksturerte overflater
Type belg:Tilpasser seg ujevne overflater og reduserer støt under kontakt
Flere putetyper gir fleksibelt valg for ulike industrielle automatiseringsbehov
Materialer
NB:Kostnadseffektiv, slitesterk for generell håndtering
Silikon:Høytemperaturbestandig og skånsom mot ømfintlige overflater
Polyuretan (PU):Holdbar for høysyklusoperasjoner
FKM / EPJ:Kjemikaliebestandig for spesialiserte miljøer
Tilpassede materialalternativer tilgjengelig fra Commaelec for å matche spesifikke arbeidsstykkekrav
FAQ
Hva er forskjellen mellom ZP og ZP2?
ZP-serien: Standard sugekopper for generell bruk med enklere struktur
ZP2-serien: Høy stivhet, kuleleddsdesign gir bedre tilpasningsevne til ujevne eller skrånende overflater
ZP2 gir sterkere stabilitet, tyngre lasthåndtering og flere materialalternativer sammenlignet med ZP
Hva er de vanlige typene ZP2-puter?
Flat type, Flat med ribber, og Bellow type
Hver type er optimalisert for overflatetilstand, arbeidsstykkestørrelse og håndteringskrav
Commaelec tilbyr flere størrelser og konfigurasjoner for å sikre presis påføring
Kommer ZP2-kopper med adaptere?

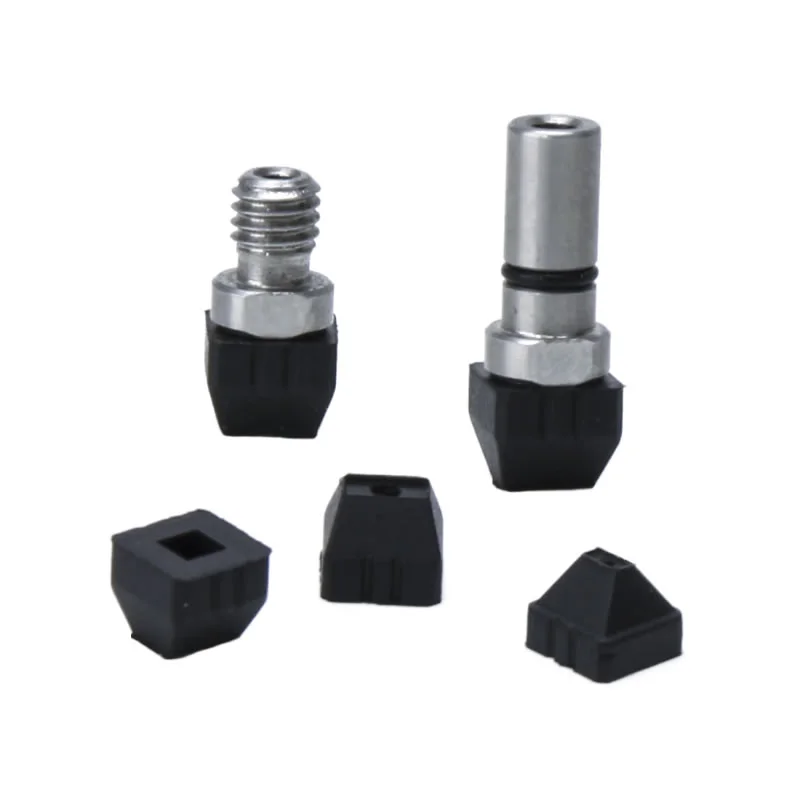

Ja, Cube Vacuum Suction Cups ZP2 kan brukes med adaptere eller bufferbraketter
Støtter både vertikale og laterale vakuuminntaksforbindelser
Forenkler fleksibel integrasjon i automatiserte systemer og robotarmer

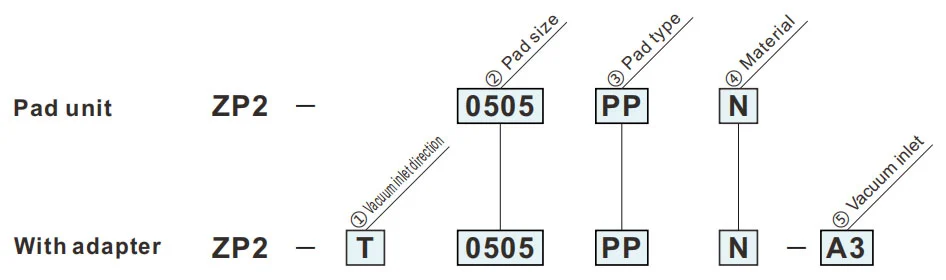

Hvordan bestille

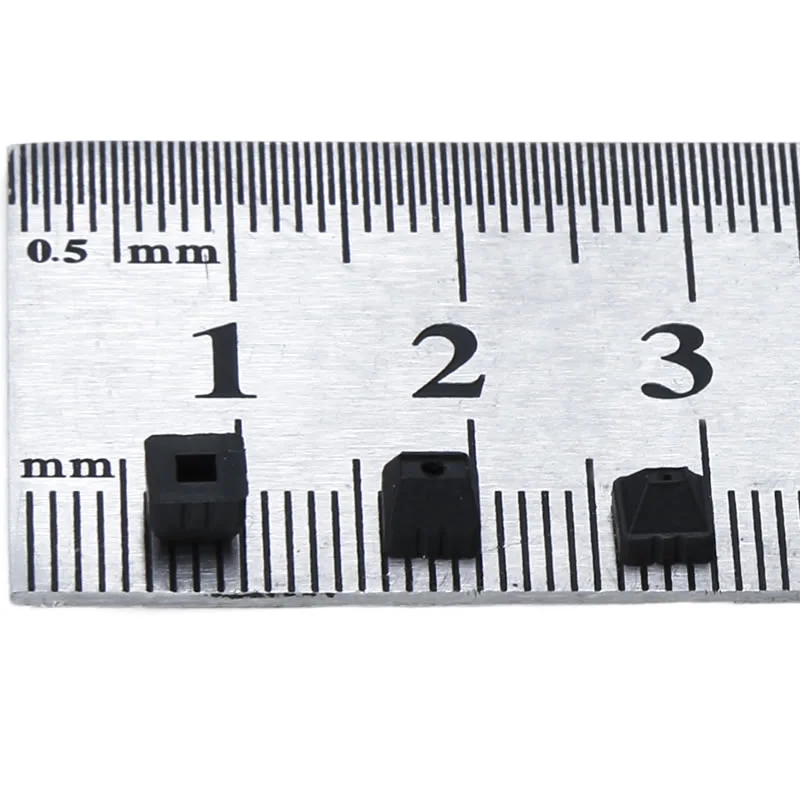

- Supersmå sugeputer formet firkantet.
- 5 typer på 0,5 x 0,5 til 2 x 2,8
- For små arbeidsstykker som halvlederbrikker.
| ① Vakuuminnløpsretning | |
| T | Vertikal |
| ②Padestørrelse | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| ⑤ Vakuuminntak | |
| 03 | ø3rett |
| A3 | M3x0,5 (hann) |
| ③Pad type | |
| PP | Type kube |
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
PP
Type kube
Adaptermonteringsdimensjoner
| Modell | A | B | C | D | øE | |||
|
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Referansemodell: ZP2-0505PPN
ZP2-T
Vertikal
03
| Modell | Adapter | |||||
|
① Vakuum innløp retning |
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

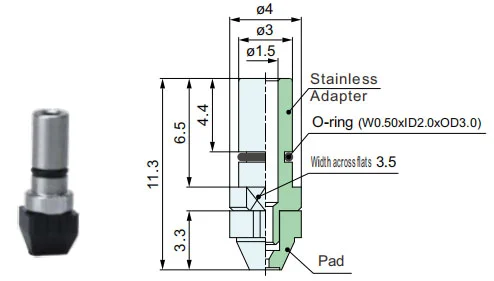

ZP2-T
Vertikal
A3
| Modell | Adapter | |||||
|
① Vakuum innløp retning |
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum innløp |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
