Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).

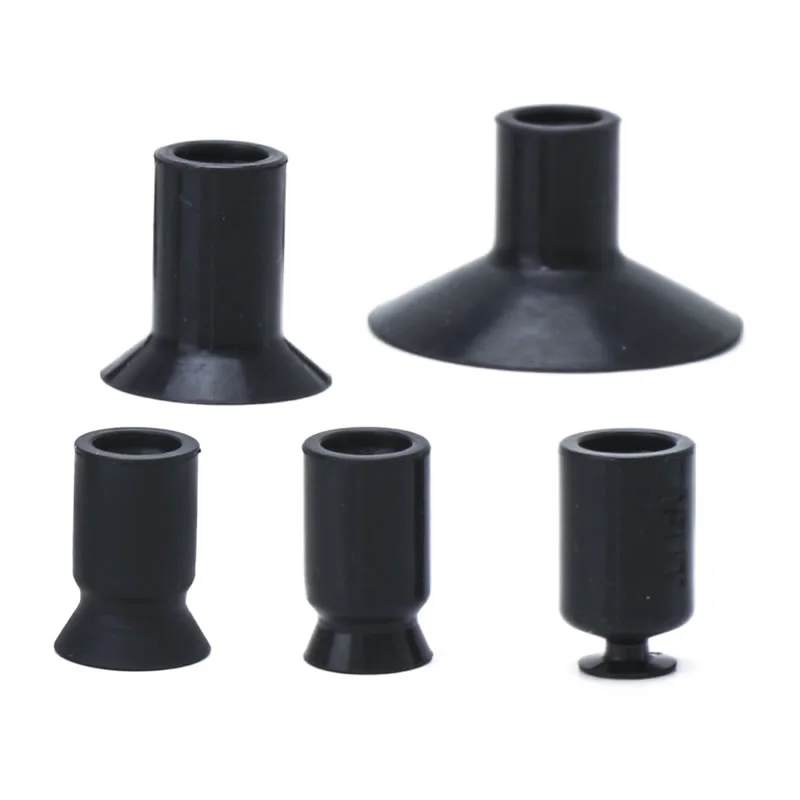

Kompakte vakuumsugekopper ZP2
Som en profesjonell produsent i Kina tilbyr fabrikken vår tilpassede kompakte vakuumsugekopper ZP2 (ø6-8) med ribbeforsterkning for høy belastnings- og deformasjonsmotstand. Vi gir også ZP2 tynn UT-serien (ø5-20) med et slankt skjørt for rynkefri håndtering av skjøre materialer. Vi lagerfører alternativer for antistatisk og rustfritt stål for elektronikk og litiumbatterilinjer.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Kompakte vakuumsugekopper ZP2
ZP2 Series Compact Vacuum Pad Unit

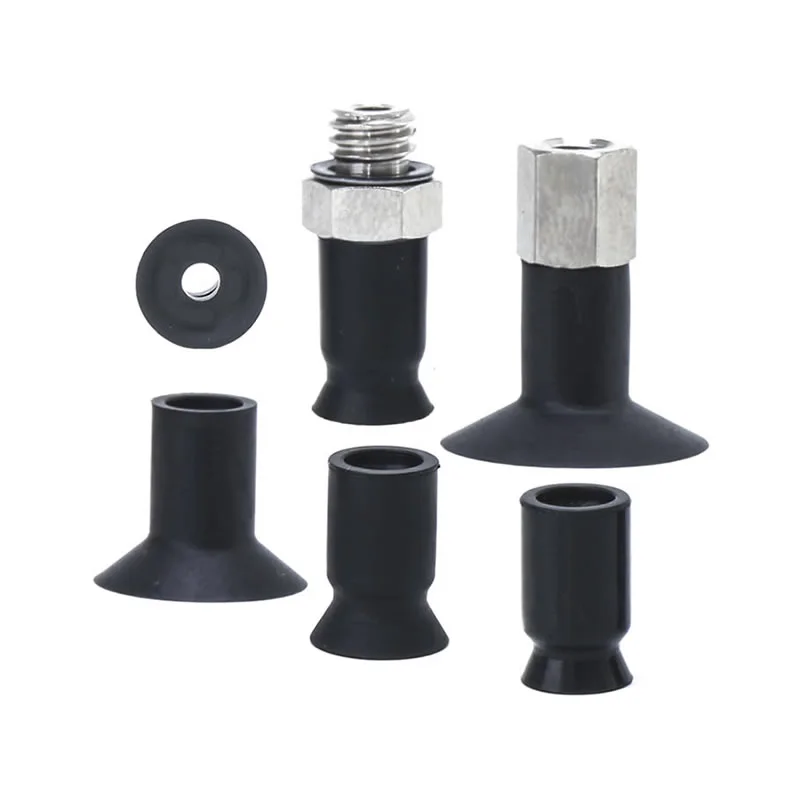

ZP2-T-serien med adapter Kompakt vakuumpute
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Som en ledende kinesisk produsent tilbyr fabrikken vår tilpassede kompakte vakuumsugekopper ZP2-løsninger spesielt utviklet for presisjonsindustrier, med følgende kjernefordeler:
Høy ytelse, lav kostnad:Ved å utnytte en moden innenlandsk forsyningskjede kontrollerer vi effektivt kostnadene samtidig som vi sikrer eksepsjonell sugeytelse, og reduserer dermed anskaffelseskostnadene for våre kunder.
ZP2-serien med høy belastning:Våre kompakte vakuumsugekopper ZP2 (ø6–8) har en unik ribbeforsterket struktur. Selv ved ekstremt små dimensjoner gir de eksepsjonell motstand mot deformasjon og laststabilitet, noe som gjør dem til det foretrukne valget for håndtering av tynne metallplater og presisjonsplastkomponenter.
ZP2 Thin-Profile UT-serien:Denne serien er designet spesielt for fleksible arbeidsstykker (ø5–20), og har en ultratynn skjørtstruktur. Denne lavprofildesignen forhindrer effektivt at skjøre materialer – som tynne filmer og vinylplater – krøller seg eller deformeres under sugeprosessen.
Stabil forsyning:Støttet av modne produksjonsprosesser, bruker vi materialer av høy kvalitet (som silikon) i forbindelse med avansert vakuumretensjonsteknologi for å sikre trygge og stabile gripeoperasjoner; videre tillater vårt betydelige lager rask levering for å møte kundenes krav.
FAQ
Hva er de forskjellige typene ZP2-puter?
Kompakte vakuumsugekopper ZP2 tilbyr flere putestrukturer for å matche reelle arbeidsforhold:
Flat type: for glatte, stive overflater med stabil forsegling
Flat med ribber: forbedrer vakuumforseglingen på litt ru overflater
Belgtype: kompenserer høydeforskjeller og gir demping
Commaelec tilbyr flere konfigurasjoner for å sikre bedre passform og ytelse i automasjonssystemer.
Hvilke størrelser er tilgjengelige?
Standardstørrelser inkluderer: φ40, φ50, φ63, φ80, φ100, φ125
Mindre diametre: egnet for presisjons- eller lette deler
Større diametre: sterkere sug for tunge eller store arbeidsstykker
Commaelec-fabrikken har et stabilt lager og støtter tilpassede størrelser for prosjektbaserte behov.
Hvordan er ZP2-kopper sammenlignet med ZP3 eller ZP?
ZP2-serien: balansert design med høyere stivhet og tilpasningsevne for kuleledd, egnet for generell til tung bruk
ZP3-serien: vanligvis optimalisert for lettere, raskere håndtering og mer kompakte oppsett
ZP-serien (standard): grunnleggende applikasjoner med enklere struktur
Sammenlignet med andre gir Compact Vacuum Suction Cups ZP2 bedre stabilitet på ujevne overflater samtidig som fleksibiliteten i installasjon og materialvalg opprettholdes.
Er de egnet for ømfintlige deler?
Ja, med riktig konfigurasjon:
Bruk myke materialer som silikon for skånsom kontakt
Velg belg- eller polstrede typer for å redusere slagkraften
Valgfrie bufferfester bidrar til å beskytte skjøre overflater som glass eller belagte deler
Hvordan bestille
- 8 typer ø6 til ø20 er lagt til.
- C: For arbeidsstykker som lett kan deformeres. Arbeidsstykker kan enkelt fjernes takket være ribbene.
- UT: For adsorpsjon av myke arbeidsstykker som tynne plater eller vinyl. Rynker eller deformasjoner under adsorpsjon reduseres.
- Gjelder for ZP-seriens adapter.
|
③ Putetype
② Paddiameter (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Flat type med ribber | — | — | ● | ● | ● | — | — | — | — |
| UT | Tynn flat type | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Grønt symbol er tilpassede modeller.
| Adaptermonteringsdimensjoner | |
| Hvis en adapter skal lages av kunden, design adapteren med målene vist til høyre. |
|
Dimensjoner (mm)
Grønt symbol er tilpassede modeller.
HT
Tynn flat med ribbetype
| Modell | øA | øB | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Referansemodell: ZP2-B06CGN
HT
Tynn flat med ribbetype
| Modell | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Referansemodell: ZP2-05UTN
Spesifikasjoner
| Låsering/ Pad type | Pads diameter/dimensjoner | Søknad | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Uten låsering | Flat Type (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | For arbeidsstykker med flate og udeformerte overflater |
| Oval type (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | For arbeidsstykker med begrensninger på adsorpsjonsoverflaten | |
| Tynn flat type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | For myke arbeidsstykker som tynne plater eller vinyl. Rynker eller deformasjoner under adsorpsjon kan reduseres. | |
| Tynn flat type med ribbe (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | For myke arbeidsstykker som tynne plater eller vinyl. Arbeidsstykker kan enkelt fjernes takket være ribbene | |
| Type belg (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | For bruk der det ikke er plass til en buffer eller for arbeidsstykker med skrå overflater | |
| Med låsering | Flat Type (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | For arbeidsstykker med flate og udeformerte overflater |
| Flat Type med ribbe (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | For arbeidsstykker som lett deformeres. Arbeidsstykker kan enkelt fjernes takket være ribbene | |
| Type belg (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | For bruk der det ikke er plass til en buffer eller for arbeidsstykker med skrå overflater | |
| Dyp type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | For arbeidsstykker med buede overflater eller for sfæriske arbeidsstykker | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
