Vakuumsug er en kjerneløsning for "fleksibel griping" i industriell automasjon med fire kjernefordeler: ikke-skadelig griping, tilpasningsevne til multimateriale/uregelmessige arbeidsstykker, ren og miljøvern, og fleksibel drift. Den kan tilpasses ulike bransjeegenskaper for arbeidsstykker (tynn/tykk, presisjon/grov, sanitær/standard).
Basic Uten låsering Vakuumsugekopper ZP
Kina-laget Basic uten låsering Vakuumsugekopper ZP har betydelige fordeler og salgsargumenter: For det første tilbyr de høy kostnadseffektivitet. Ved å utnytte et modent produksjonsgrunnlag kontrollerer de effektivt kostnadene samtidig som de sikrer produktytelse, og reduserer dermed innkjøpsutgifter for kundene; For det andre tilbyr de ulike produktkategorier med flere spesifikasjoner og modeller; For det tredje er teknologien deres moden. Ved å bruke førsteklasses materialer som silikon og avansert vakuumtrykkholdende teknologi, sikrer de sterk vedheft og stabilitet, og garanterer sikker materialhåndtering; For det fjerde er forsyningskjeden deres stabil, støttet av en robust innenlandsk industrikjede og sterk produksjonskapasitet for å sikre rettidig levering. Disse fordelene gjør hjemmeproduserte vakuumsugekopper svært konkurransedyktige innen industriell automatisering.
Klikk og start utvalget
》Gå tilbake til produktinformasjon
Basic Uten Lås Ring Pad ZP Tool
ZP Series Pad Unit
ZPT-serien med adapter-vakuumputer
ZPT-serien med buffervakuumputer
ZPR-serien med adapter-vakuumputer
ZPR-serien med buffervakuumputer
ZPY-serien med adapter-vakuumputer
ZPY-serien med buffervakuumputer
Beskrivelse
Hvordan bestille
Spesifikasjoner / Materiale
Søknader
Ressurs
Hva er Basic uten låsering vakuumsugekopper ZP?
Definisjon og funksjon
• Vakuumgripeverktøy:Skaper en tetning med arbeidsstykkets overflate for å muliggjøre løfting og posisjonering
• Fleksibel bruk:Egnet for glatte, flate eller svakt buede overflater
• Automatiseringsstøtte:Brukes i robotarmer, transportører og håndteringssystemer
Strukturelle egenskaper
• Laget av slitesterke elastomerer som silikon eller polyuretan
• Lettvektsdesign for redusert belastning på robotsystemer
• Tilgjengelig i flere diametre og former for ulike bruksområder
Kjernefordeler
Fleksibel og enkel installasjon
• Ingen låseringstruktur forenkler montering og utskifting
• Reduserer installasjonstid og vedlikeholdsarbeid
Pålitelig tetningsytelse
• Sikrer stabilt vakuumgrep på glatte og ikke-porøse overflater
• Opprettholder konsistent sug under høyhastighetsoperasjoner
Kostnadseffektiv løsning
• Enkel struktur reduserer produksjons- og utskiftingskostnadene
• Ideell for bruk i stor skala eller høysyklus
Slitesterk og slitesterk
• Materialer av høy kvalitet gir lang levetid
• Motstandsdyktig mot slitasje og gjentatt bruk
Bred kompatibilitet
• Kompatibel med ulike vakuumgeneratorer og monteringssystemer
• Egnet for flere industrielle miljøer
Tilpasning og produksjonsprosess
Tilpasningsalternativer
For å møte ulike industrielle automasjonskrav, kan Basic Without Lock Ring Vakuumsugkopper ZP tilpasses fullstendig fra materialvalg til strukturell design:
• Materialvalg
o Silikon (SI): Høytemperaturmotstand, ideell for elektronikk og rene miljøer
o Polyuretan (PU): Utmerket slitestyrke for høysyklusoperasjoner
o NBR: Kostnadseffektiv løsning for generelle industrielle applikasjoner
o Valgfrie antistatiske eller matgodkjente materialer for spesialiserte industrier
• Størrelse og geometri
o Bredt utvalg av diametre for å matche forskjellige lastekapasiteter
o Flate eller svake belgkonstruksjoner for ulike overflateforhold
• Hardhet og elastisitet (Shore A)
o Mykere materialer for delikate eller skjøre produkter
o Hardere blandinger for håndtering av tunge eller høye hastigheter
o Optimalisert balanse mellom fleksibilitet og holdbarhet
• Montering og grensesnittkompatibilitet
o Tilpasning til ulike holdere og vakuumsystemer
o Trådstørrelse og tilkoblingstype samsvarer (metrisk, BSP, NPT)
o Integrasjon med forskjellige monteringselementer eller adaptere
• Applikasjonsspesifikk design
o Anti-skli overflatemønstre for bedre grep
o Oljebestandige eller kjemikaliebestandige materialer for tøffe miljøer
o Tilpasning av ytelse ved høy eller lav temperatur

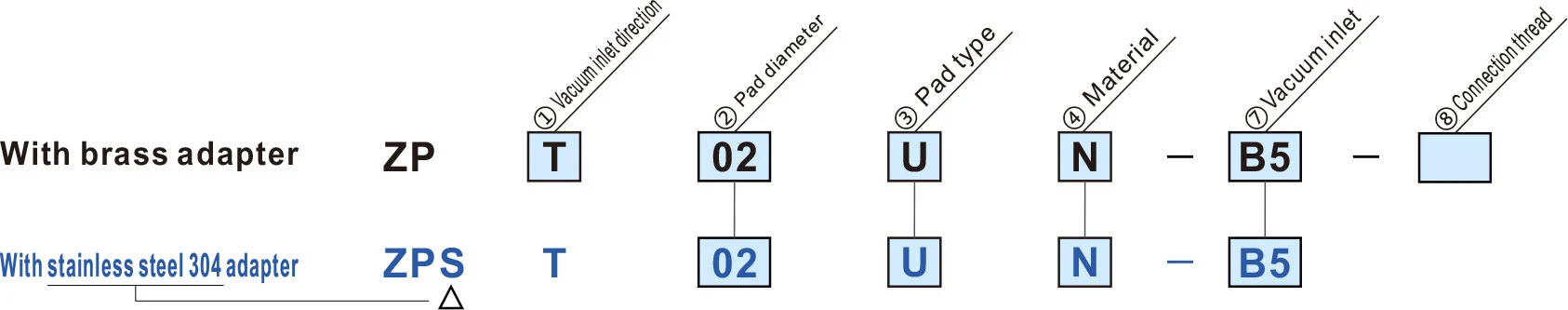

Hvordan bestille
|
③ Putetype
② Paddiameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Flat Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Type belg | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tynn flat type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tynn flat type med ribber | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Blått symbol er tilpassede modeller
| Adaptermonteringsdimensjoner | |
| Hvis en adapter skal lages av kunden, design adapteren med målene vist til høyre. |
|
| ① Vakuuminnløpsretning | ⑦ Vakuuminntak | ⑧ Tilkoblingsgjenger | |||||||
| T | Vertikal |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Type putediameter (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5 x 7 | 4x10 | ||
| U | Flat Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Type belg | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tynn flat type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tynn flat type med ribber | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Blått symbol er tilpassede modeller.
| ⑧ Tilkoblingsgjenger | ||
| Min tråd | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Kvinne tråd | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuuminntak | |||
| Min tråd | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Kvinne tråd | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb-beslag | U4 | For ø4 myk slange | M-5AU-4 |
| N4 | For ø4 nylonrør | M-5AN-4 | |
| U6 | For ø6 myk slange | M-5AU-6 | |
| N6 | For ø6 nylonrør | M-5AN-6 | |
| Ett-trykks tilpasning | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakuuminnløpsretning | ⑦ Vakuuminntak | |||||||||
| T | Vertikal |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

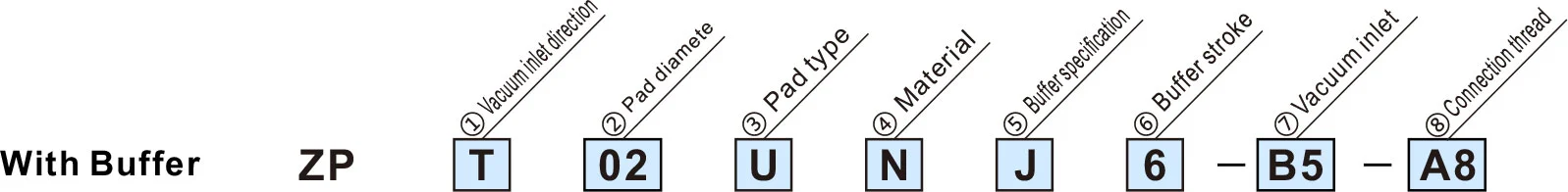

③ Putetype
② Paddiameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Flat Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Type belg | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tynn flat type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tynn flat type med ribber | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Silikongummi |
| U | Uretangummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikongummi |
Blått symbol er tilpassede modeller.
| ⑤ Bufferspesifikasjon | |
| J | Roterende |
| K | Ikke-roterende |
| JN | Roterende (Uten bufferplate) |
| KN | Ikke-roterende (Uten bufferplate) |
| ⑥ Bufferslag | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuuminntak | |||
| Min tråd | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Kvinne tråd | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Mothakefeste | U4 | For ø4 myk slange | M-5AU-4 |
| N4 | For ø4 nylonrør | M-5AN-4 | |
| U6 | For ø6 myk slange | M-5AU-6 | |
| N6 | For ø6 nylonrør | M-5AN-6 | |
| Ett-trykks tilpasning | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Tilkoblingsgjenger | |
| A8 | M8 x 1,0 |
Spesifikasjoner
| Låsering/ Pad type | Pads diameter/dimensjoner | Søknad | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Uten låsering | Flat Type (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | For arbeidsstykker med flate og udeformerte overflater |
| Oval type (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | For arbeidsstykker med begrensninger på adsorpsjonsoverflaten | |
| Tynn flat type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | For myke arbeidsstykker som tynne plater eller vinyl. Rynker eller deformasjoner under adsorpsjon kan reduseres. | |
| Tynn flat type med ribbe (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | For myke arbeidsstykker som tynne plater eller vinyl. Arbeidsstykker kan fjernes enkelt takket være ribbeina |
|
| Type belg (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | For bruk der det ikke er plass til en buffer eller for arbeidsstykker med skrå overflater | |
| Med låsering | Flat Type (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | For arbeidsstykker med flate og udeformerte overflater |
| Flat Type med ribbe (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | For arbeidsstykker som lett deformeres. Arbeidsstykker kan enkelt fjernes takket være ribbene | |
| Type belg (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | For bruk der det ikke er plass til en buffer eller for arbeidsstykker med skrå overflater | |
| Dyp type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | For arbeidsstykker med buede overflater eller for sfæriske arbeidsstykker | |
Putemateriale og egenskaper
⚪: Liten eller ingen påvirkning △: Kan brukes avhengig av forhold X: Ikke egnet
|
Materiale
Kjennetegn
|
Symbol | Durometer HS (±5°) |
Farge av gummi |
Drift temperatur område (°C) |
Olje motstand bensin |
Olje motstand bensol |
Base motstand |
Syre motstand |
Værbarhet | Ozon motstand |
Slitasje motstand |
Vanntett | Løsemiddel motstand (Benzen, toluen) |
Søknad |
| NBR | N | 50 | Svart | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overføring av generelt arbeid, Bølgepapp, Finerplate, Jernplate og andre |
| Silikongummi | S | 45 ~ 50 | Hvit | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, fjerning fra støping, tynt arbeid, matprosessor |
| Uretangummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepapp, Jernplate, Finerplate |
| FKM | F | 60 | Svart | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kjemisk arbeid |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbeid av halvledere (statisk elektrisitetsmotstand) | |
| Ledende silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektrisitet) |
Tabellen ovenfor dekker kun generelle egenskaper for aktuelle gummimaterialer. Blått symbol er tilpassede modeller.
Bruksoversikt av pneumatiske komponenter (vakuumsugekopp) i ulike industrifelt
I. Kjernestyrker
II. Utvinning av applikasjoner etter industri
A. Medisin og medisinsk industri
A.1: Kjernekrav:Ren og forurensningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebygging av krysskontaminering
A.2 Nøkkelscenarier:
1. Farmasøytisk emballasje: medikamentflaske / farmasøytisk plate / infusjonspose pickup (matkvalitets silikonsugekopp, ingen partikkelutskillelse)
2. Montering av medisinsk utstyr: kirurgiske instrumenter/medisinske katetre/protesedeler (justerbart undertrykk, deformasjonsbeskyttelse)
3. Biologisk laboratorium: petriskål/sentrifugerør/reagenskortoverføring (kjemisk motstandsdyktig, sterilt kompatibel)
B. Elektronikk og halvlederindustri
B.1 Kjernekrav:antistatisk (10⁶-10¹¹Ω), presisjonsposisjonering (feil ≤0,01 mm), motstand mot riper
B.2 Nøkkelscenarier:
1. Chip/halvleder: håndtering av wafer, chip-emballasje (porøs keramisk/antistatisk silikonsugekopp, jevnt undertrykk for å forhindre brudd)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 motstander) overflatemontert (tynne silikon/gel/mikro sugekopper for å forhindre rynking/riving)
3. Skjerm: LCD/OLED-panel, berøringsglass (høyt gjennomsiktig materiale, ingen flekker og riper)
C. Bil- og bildelerindustri
C.1 Kjernekrav:stort sug (enkelt sugeskive ≥500N), multispesifikasjonstilpasning (metall/plast/glass), sklisikker
C.2 Nøkkelscenarier:
4. Karosseriproduksjon: stålplate / dørkarmhåndteringssveising (gummi med stor diameter / multi-sugekoppsett, anti-skli tekstur)
5. Glass / Interiør: Montering av frontrute, overføring av skinnseteoverflate (temperaturbestandig silikon / svamp sugekopper, deformasjonsbeskyttelse)
6. Deler: motorsylinderhus / girkassehus (vakuum + mekanisk lås, anti-fall)
D. Mat- og emballasjeindustri
D.1 Kjernekrav:Matkvalitetsmateriale (FDA-sertifisert), lett å rengjøre, knusningsbestandig
D.2 Nøkkelscenarier:
1. Mathåndtering: bakevarer / ferskt kjøtt / fruktsortering (svampsugekopp med lavt sug, luktfri og lett å vaske)
2. Emballasjeautomatisering: åpning av emballasjepose, steril kartongstøping (statisk eliminering/ flerpunktssug, egnet for tynn/hard emballasje)
E. Logistikk og lagerindustri
E.1 Kjernekrav:effektiv tilpasning (flere spesifikasjoner av varer), stabilt trykk, anti-fall
E.2 Nøkkelscenarier:
1. Kartonghåndtering: e-handelskartongsortering (justerbar sugegruppe, vakuumtrykk)
2. Plate/rull: Treplate/plastfilmrulloverføring (lang stripe/ringformet sugekopp, jevn adsorpsjon for å forhindre forskyvning)
F. Ny energi og spesialindustri
F.1 Ny energi (litiumbatteri/pv):
1. Litiumbatteriplate (antistatisk porøs sugekopp, antistøv), fotovoltaisk glass (stor sugekopp i silikon, ingen riper)
F.2 Trykk og papir
1. Oppfanging av papir/trykksaker (absorberende papirmateriale, lett undertrykk for å forhindre riving og blekkforurensning)
III. Oppsummering av kjernetilpasningslogikk
| Arbeidsstykkets egenskaper | Pipettetilpasningsprogram | Tilsvarende industriscenarier |
| Tynn / skjør / presisjon | Silikon/keramisk materiale, mikroundertrykk, mikrosugdyse | Elektroniske halvledere, legemidler |
| Tunge gjenstander / Stor størrelse | Gummimateriale, sugekopp med stor diameter, multi-sugekopparray | Biler, logistikkpaneler |
| Helse/Forebygging av forurensning | Mat/medisinsk silikon, enkel å rengjøre struktur | Medisin, mat |
| Myke / uregelmessige overflater | Svampmateriale, deformerbar sugekopp | Bilinteriør, mat |
| Antistatiske krav | Antistatisk silikon, ionevindassistert | elektronisk halvleder |
Installasjonshåndbok
PDF-nedlasting
Advarsel + Forsiktig （Les før bruk）
PDF-nedlasting
